Empfänger in ein Rack einbauen

In diesem Kapitel wird beschrieben, wie Sie einen einzelnen Empfänger oder zwei Empfänger nebeneinander in ein Rack einbauen.

Sie können den Empfänger auch aufstellen, ohne ihn fest einzubauen. Wie Sie den Empfänger aufstellen, erfahren Sie unter: Empfänger aufstellen.

Einschränkung

Gefahren durch hohe Temperatur, mechanische Belastung oder elektrische Ableitströme

Bei der Rackmontage kann ein Empfänger durch Überhitzung oder zu starke mechanische Belastung beschädigt werden.

Stellen Sie sicher, dass die Temperatur im Rack die in den technischen Daten vorgegebene Höchsttemperatur nicht überschreitet.

Stellen Sie sicher, dass kein Empfänger im Rack mechanisch belastet wird.

Stellen Sie sicher, dass Stromkreise nicht überlastet werden, indem Sie bei Bedarf einen Überstromschutz verwenden.

Stellen Sie sicher, dass die Summe der Ableitströme aller Netzteile die erlaubten Grenzwerte nicht überschreitet, indem Sie das Rack bei Bedarf über einen zusätzlichen Anschluss erden.

Um den Empfänger in ein Rack einzubauen, benötigen Sie das Montagezubehör GA 4, siehe Montagezubehör GA 4.

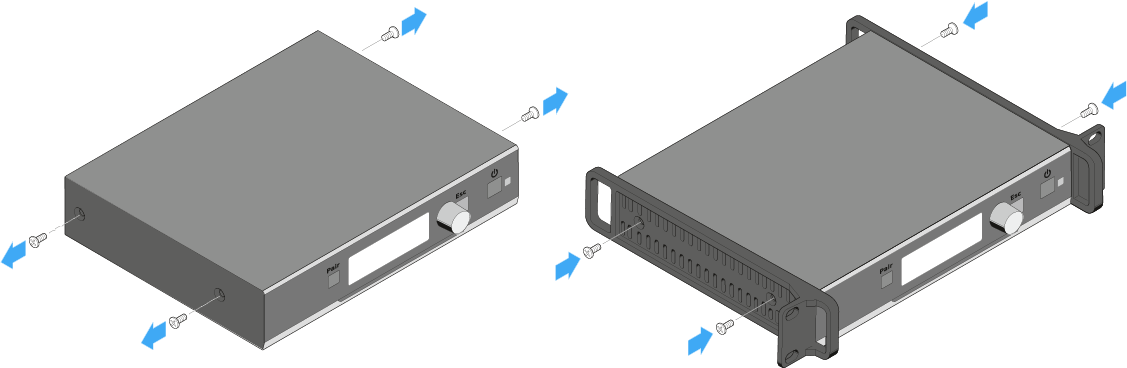

Montagewinkel anbringen (um einen Empfänger einzubauen)

Entfernen Sie jeweils die beiden Kreuzschlitzschrauben an den Seiten des Empfängers.
Schrauben Sie die Montagewinkel mit den zuvor gelösten Kreuzschlitzschrauben an den Seiten des Empfängers fest.
Die abgewinkelten Enden der Montagewinkel müssen nach vorne zeigen.

Den Empfänger in ein Rack einbauen

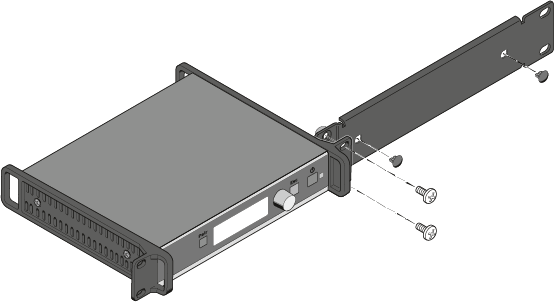

Schrauben Sie die Frontblende des Montagezubehörs GA 4 wie in der Abbildung dargestellt mit den beiden mitgelieferten Kreuzschlitzschrauben an den Montagewinkel des Empfängers.
Achten Sie darauf, die Frontblende am abgewinkelten Ende mit den Rundlöchern festzuschrauben.
Stecken Sie die beiden kleinen Abdeckkappen nur in die Antennendurchführungen, falls Sie die Stabantennen nicht an der Rackvorderseite montieren wollen.
Schrauben Sie die Einheit aus Empfänger und Montagezubehör in ein 19"-Rack.

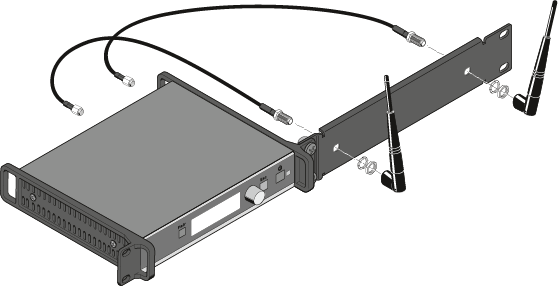

Stabantennen auf der Rackvorderseite montieren

Schließen Sie die mitgelieferten Antennenkabel an den Antennenbuchsen auf der Rückseite des Empfängers an.
Verschrauben Sie die anderen Enden der Antennenkabel in den Antennendurchführungen an der Frontblende wie in der Abbildung dargestellt mit den beiden Stabantennen.

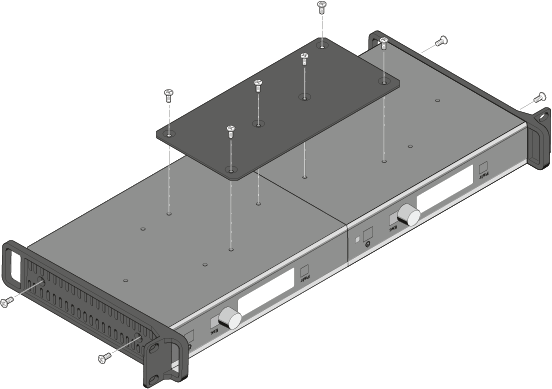

Verbindungsblech montieren und Montagewinkel anbringen (um zwei Empfänger nebeneinander einzubauen)

Entfernen Sie jeweils die beiden Kreuzschlitzschrauben an den außenliegenden Seiten der Empfänger.
Schrauben Sie die Montagewinkel mit den zuvor gelösten Kreuzschlitzschrauben an den außenliegenden Seiten der Empfänger fest.
Legen Sie die beiden Empfänger nebeneinander mit der Unterseite nach oben auf eine ebene Fläche.
Schrauben Sie die beiden Empfänger mit dem Verbindungsblech und den sechs Kreuzschlitzschrauben wie in der Abbildung dargestellt zusammen.

Abgesetzte Antenne AWM 2 / AWM 4 an Empfänger anschließen

Als Alternative zu den mitgelieferten Stabantennen können Sie auch eine abgesetzte Antenne montieren. Hinweise dazu finden Sie unter Abgesetzte Antenne AWM 2 / AWM 4.

Beachten Sie auch die Hinweise zur Antennenmontage unter Empfehlungen für die Antennenmontage.
