Option 2: Mehrere Links auf einen AWM 2/AWM 4 kombinieren

Bei dieser Variante können passive Antennensplitter (SL PASC 2 oder SL PASC 4) zusammen mit dem AWM 2 oder AWM 4 verwendet werden, um die Antennensignale von mehreren Empfängern zu kombinieren. Dadurch wird die Anzahl von zu verlegenden Antennenkabeln auf ein Minimum reduziert.

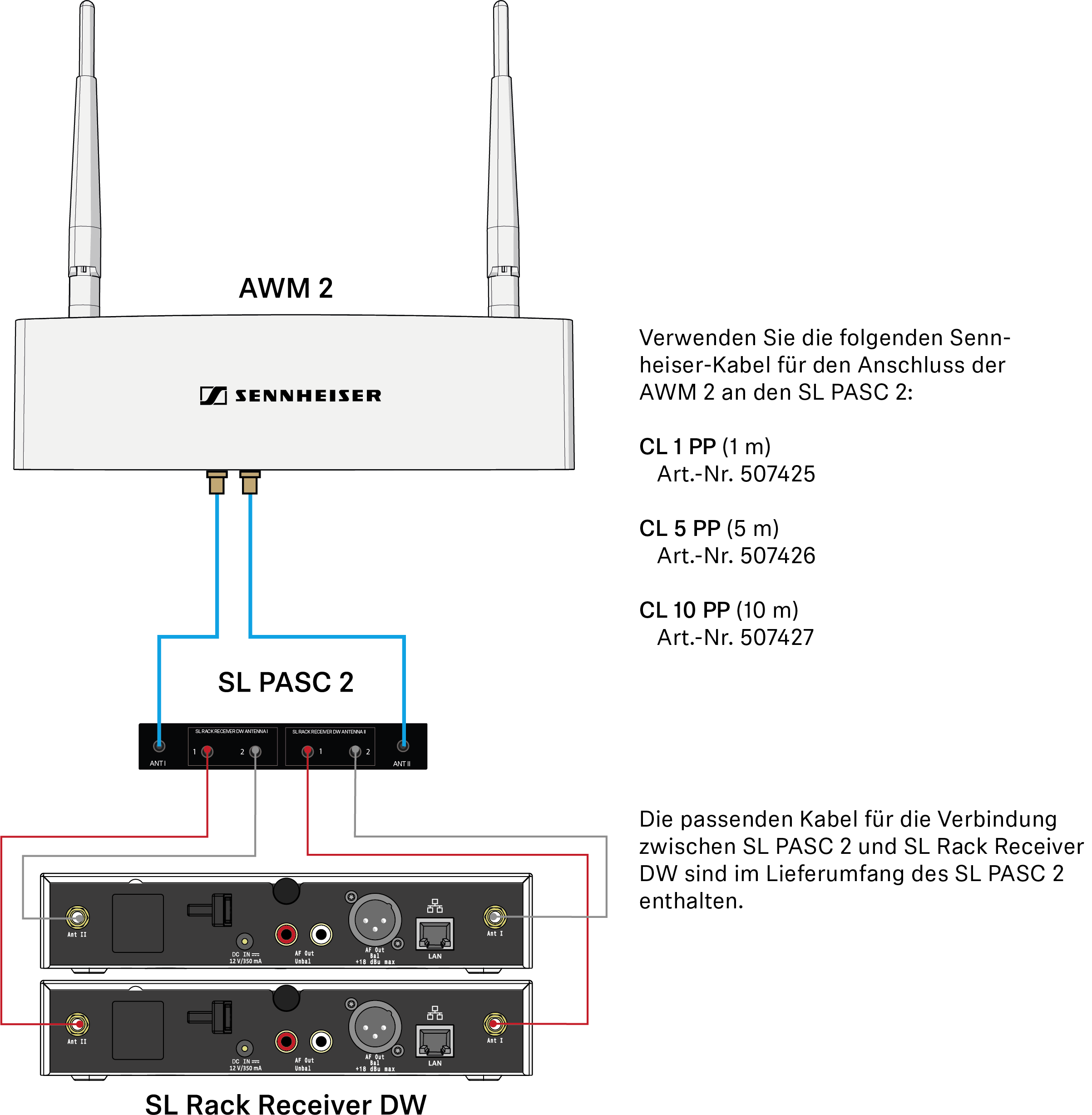

Bis zu 2 Links mithilfe des AWM 2 und des SL PASC 2 kombinieren

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 2 Links mithilfe einer abgesetzten Antenne AWM 2 kombinieren kann. Dadurch wird die Anzahl der zu verlegenden Antennenkabel von 4 auf 2 reduziert.

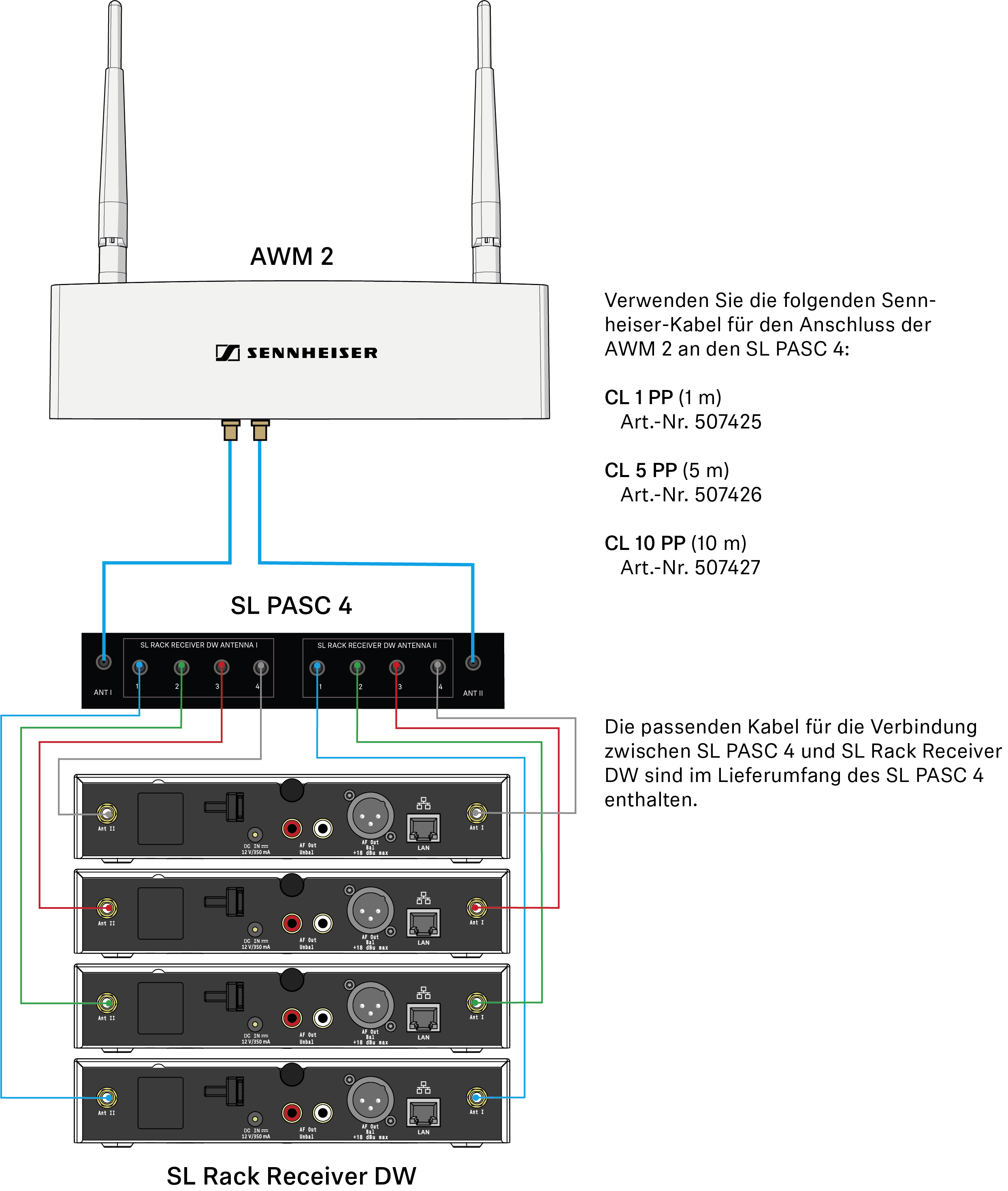

Bis zu 4 Links mithilfe des AWM 2 und des SL PASC 4 kombinieren

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 4 Links mithilfe einer abgesetzten Antenne AWM 2 kombinieren kann. Dadurch wird die Anzahl der zu verlegenden Antennenkabel von 8 auf 2 reduziert.



Kombinieren Sie immer alle Antennenbuchsen ANT I aller Empfänger und alle Antennenbuchsen ANT II aller Empfänger entsprechend auf eine der beiden Antennen des AWM 2. Wenn Sie nur 3 der 4 Anschlüsse des Antennensplitters verwenden, sollten Sie den ungenutzten Anschluss mit einem Abschlusswiderstand (50 Ω) verschließen, um Störsignale zu minimieren und die Funkleistung zu maximieren.

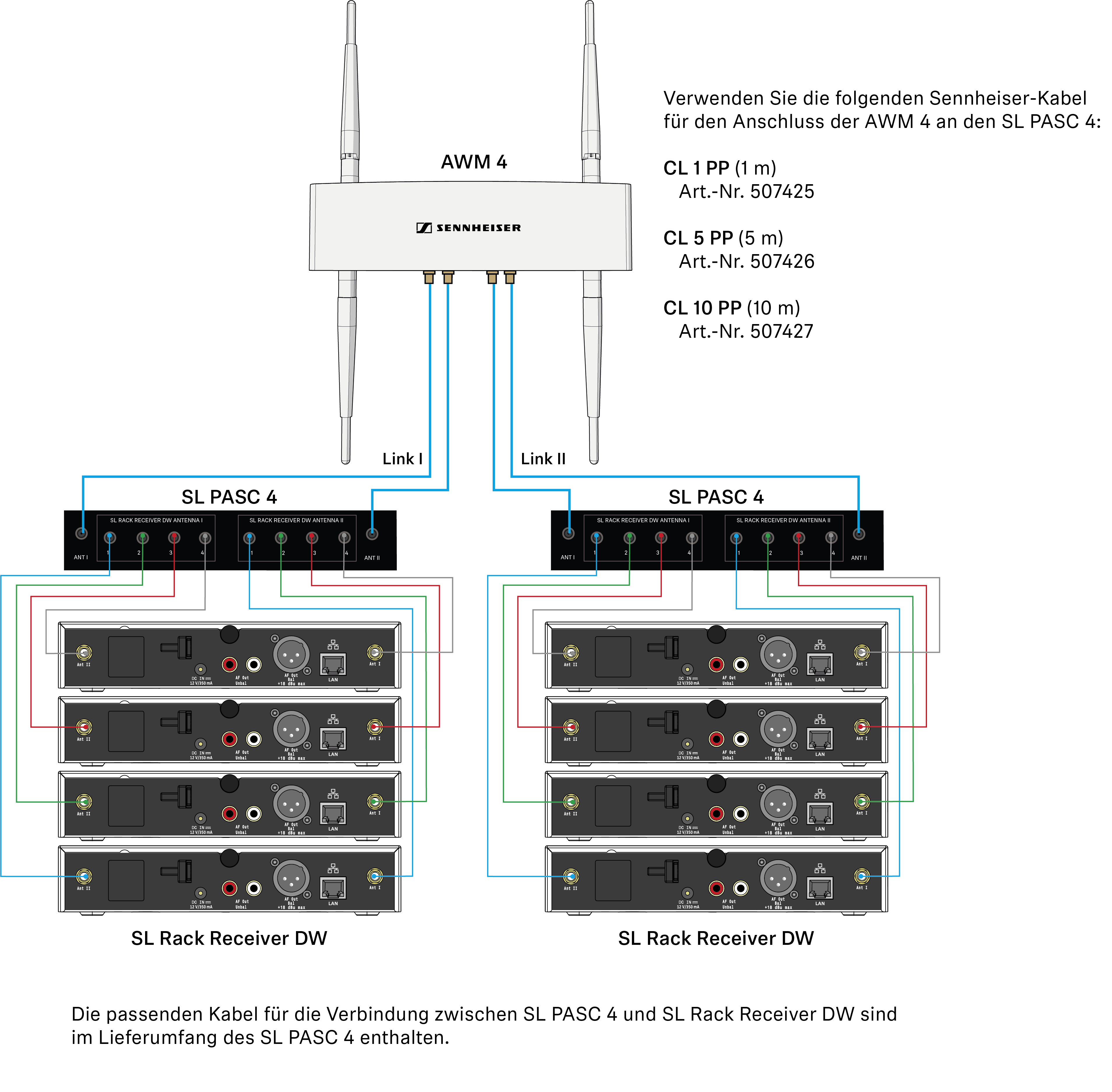

Bis zu 8 Links mithilfe des AWM 4 und zwei SL PASC 4 kombinieren

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 8 Links mithilfe einer abgesetzten Antenne AWM 4 kombinieren kann. Dadurch wird die Anzahl der zu verlegenden Antennenkabel von 16 auf 4 reduziert.



Kombinieren Sie immer alle Antennenbuchsen ANT I von bis zu vier Empfängern und alle Antennenbuchsen ANT II von bis zu vier Empfängern entsprechend auf die beiden Anschlüsse eines Links des AWM 4. Wenn Sie nicht alle Anschlüsse der Antennensplitter verwenden, sollten Sie die ungenutzten Anschlüsse mit einem Abschlusswiderstand (50 Ω) verschließen, um Störsignale zu minimieren und die Funkleistung zu maximieren.

Signalverluste durch Verlängerungskabel und Antennensplitter

In diesem Szenario kann es durch die Verwendung von Verlängerungskabeln und Antennensplittern bei der abgesetzten Antennenmontage je nach Kabellänge zu Verlusten der Sendeleistung kommen.

Diese Verluste können Sie durch eine entsprechende Anpassung der Sendeleistung des Empfängers kompensieren. Beachten Sie die folgenden Mindeststufen der Sendeleistung (SL Rack Receiver DW: Menü System Settings -> RF Power) für die jeweiligen Kabellängen. Der Antennensplitter erzeugt ungefähr so viel Signalverlust wie eine Kabellänge von 15 m. Diese Verluste müssen bei der Berechnung der Sendeleistungsstufe mit einbezogen werden.

Wir empfehlen die folgenden Kabellängen in Kombination mit dem Antennensplitter:

  • Empfänger zu Splitter: 1 m -> Splitter zu AWM 2/4: 1 m
  • Empfänger zu Splitter: 1 m -> Splitter zu AWM 2/4: 5 m
  • Empfänger zu Splitter: 1 m -> Splitter zu AWM 2/4: 10 m
  • Empfänger zu Splitter: 5 m -> Splitter zu AWM 2/4: 1 m
  • Empfänger zu Splitter: 5 m -> Splitter zu AWM 2/4: 5 m
  • Empfänger zu Splitter: 10 m -> Splitter zu AWM 2/4: 1 m
Kabel, die länger als 10 m sind, werden für diese Variante nicht empfohlen.

Dadurch ergeben sich die folgenden Sendeleistungsstufen, die im Menü des Empfängers oder gleichzeitig für mehrere Empfänger in der Software Sennheiser Control Cockpit eingestellt werden sollten:

  • 5 m Kabellänge plus Splitter -> mindestens Stufe 2
  • 10 m Kabellänge plus Splitter -> mindestens Stufe 3

Direkte Sichtverbindung

  • Platzieren Sie die Antennen nach Möglichkeit so, dass eine direkte Sichtverbindung ohne Hindernisse zwischen Sendern und Antennen besteht.
