Option 1: Abgesetzte Antennen AWM 2 oder AWM 4 direkt an den oder die Empfänger anschließen

Signalverluste durch Verlängerungskabel

In diesem Szenario kann es durch die Verwendung von Verlängerungskabeln bei der abgesetzten Antennenmontage je nach Kabellänge zu Verlusten der Sendeleistung kommen.

Diese Verluste können Sie durch eine entsprechende Anpassung der Sendeleistung des Empfängers kompensieren.

Beachten Sie die folgenden Mindeststufen der Sendeleistung (SL Rack Receiver DW: Menü System Settings -> RF Power) für die jeweiligen Kabellängen:

• 5 m Kabellänge -> mindestens Stufe 1
• 10 m Kabellänge -> gewählte Stufe +1, mindestens Stufe 2
• 20 m Kabellänge -> gewählte Stufe +1, mindestens Stufe 3
• ab 25 m Kabellänge -> gewählte Stufe +2, mindestens Stufe 4

Abstände zwischen Antennen und direkte Sichtverbindung

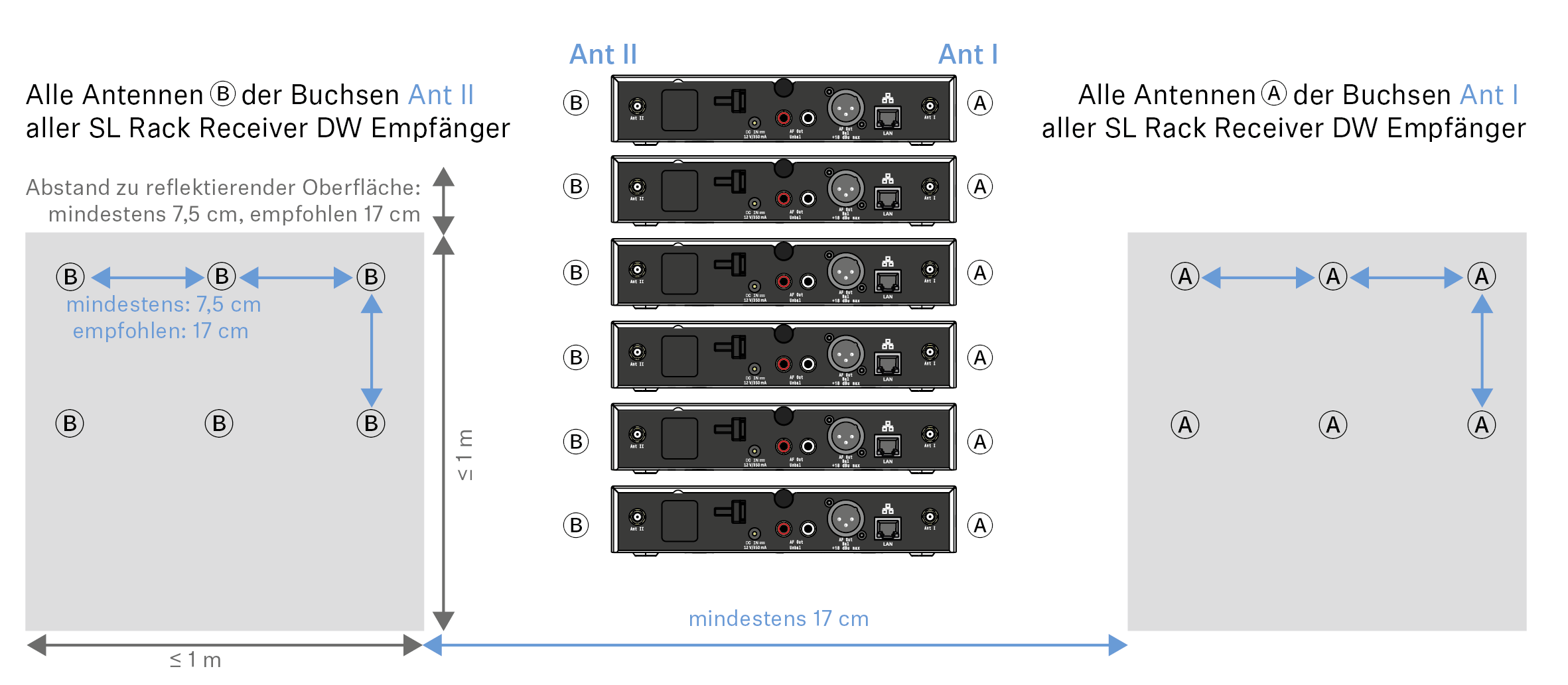

Wenn Sie in einem Raum mehrere abgesetzte Antennen (AWM 2/AWM 4) verwenden möchten oder eine individuelle Montage der Antennen gewünscht ist, beachten Sie bitte die folgenden Aspekte:

• Positionieren Sie alle Antennen dicht beieinander.
• Achten Sie darauf, dass die Abstände zwischen allen Antennen gleich sind und genauso groß wie auf der Rückseite des Empfängers oder an der abgesetzten Antenne AWM 2/AWM 4.

Wenn möglich, gruppieren Sie die Antennen folgendermaßen:

• Alle Antennen A der Buchsen ANT I der Empfänger in einer Gruppe entsprechend der vorherigen Angaben
• Alle Antennen B der Buchsen ANT II der Empfänger in einer Gruppe entsprechend der vorherigen Angaben

• Achten Sie bei der Verwendung von mehreren abgesetzten Antennen AWM 2/AWM 4 darauf, dass die Abstände zwischen allen Antennen gleich sind:

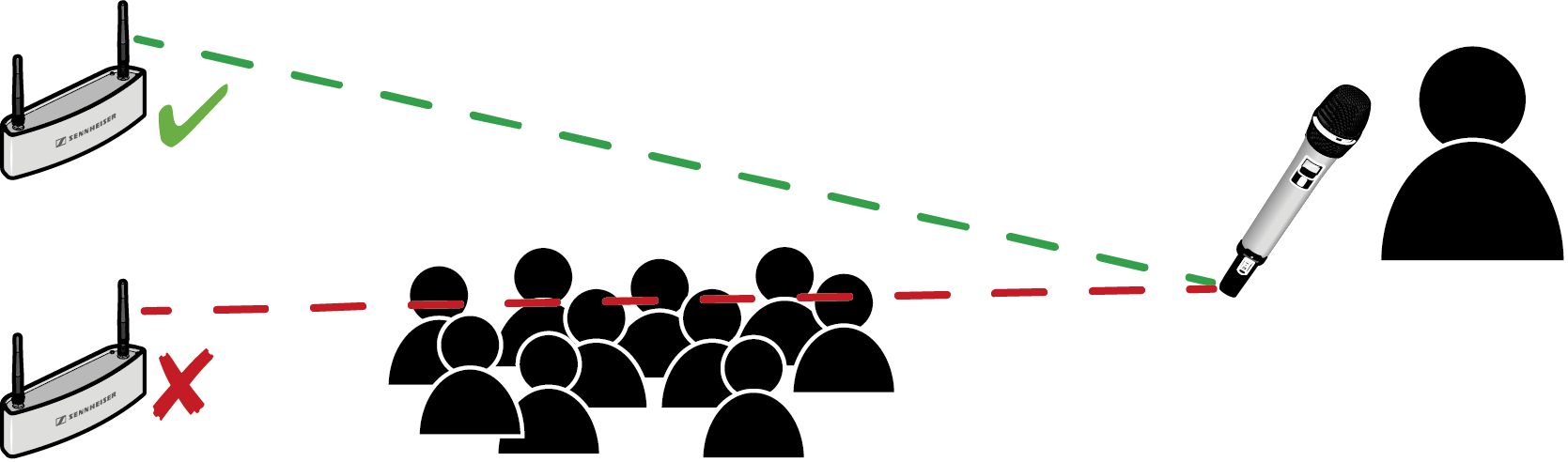

• Platzieren Sie die Antennen nach Möglichkeit so, dass eine direkte Sichtverbindung ohne Hindernisse zwischen Sendern und Antennen besteht.
