Empfänger aufstellen

In diesem Kapitel wird beschrieben, wie Sie den Empfänger aufstellen.

Sie können den Empfänger auch fest einbauen, z. B. in ein 19"-Rack. Wie Sie den Empfänger fest einbauen, erfahren Sie unter: Empfänger in ein Rack einbauen.

Gerätefüße aufkleben
Kleben Sie die Gerätefüße nur auf, wenn Sie den Empfänger nicht in ein Rack einbauen, sondern ihn aufstellen möchten. Bei einer Montage im Rack stören die Gerätefüße.
  1. Reinigen Sie die Mulden an der Unterseite des Empfängers, die für die Gerätefüße vorgesehen sind.
  2. Kleben Sie die vier Gerätefüße in die Mulden.
  3. Platzieren Sie den Empfänger auf einer ebenen, waagerechten Fläche.
    Die Gerätefüße haften erst nach einiger Zeit mit voller Stärke. Verschieben Sie den Empfänger während dieser Zeit nicht.
Montagewinkel anbringen
Die Montagewinkel sind so konstruiert, dass sie die Bedienelemente schützen, wenn z. B. der Empfänger herunterfällt. Wir empfehlen daher, die Montagewinkel auch dann zu befestigen, wenn Sie den Empfänger nicht in ein Rack einbauen möchten.
  1. Entfernen Sie jeweils die beiden Kreuzschlitzschrauben an den Seiten des Empfängers.
  2. Schrauben Sie die Montagewinkel mit den zuvor gelösten Kreuzschlitzschrauben an den Seiten des Empfängers fest.
    Die abgewinkelten Enden der Montagewinkel müssen nach vorne zeigen.

Stabantennen an den Empfänger anschließen

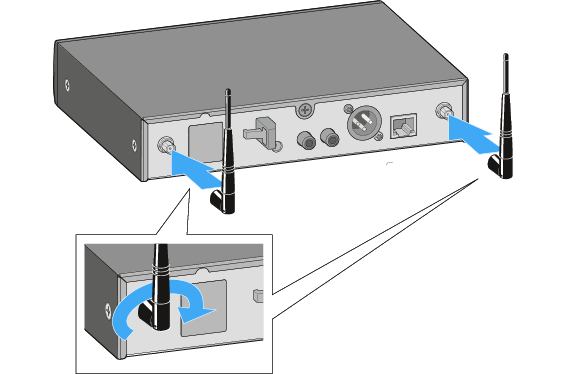

  1. Schrauben Sie die beiden Stabantennen wie in der Abbildung dargestellt auf die beiden Antennenbuchsen ANT I und ANT II des Empfängers.
  2. Richten Sie die Stabantennen gerade nach oben aus.

Abgesetzte Antenne AWM 2 / AWM 4 an Empfänger anschließen
Als Alternative zu den mitgelieferten Stabantennen können Sie auch eine abgesetzte Antenne montieren. Hinweise dazu finden Sie unter Abgesetzte Antenne AWM 2 / AWM 4.
  1. Beachten Sie auch die Hinweise zur Antennenmontage unter Empfehlungen für die Antennenmontage.
