Bedeutung der LEDs am Transmitter

HINWEIS:

Es ist möglich, die Transmitter-LEDs einzeln auszuschalten, während sie mit dem Revceiver verbunden sind. Dadurch kann unerwünschtes Blinken im Video vermieden werden.

Rufen Sie einfach eines der Transmitter-Menüs auf, navigieren zu „LED Lights“ und bestätigen die Auswahl durch Tippen. Tippen Sie anschließend auf „On“ oder „Off“, um diese Funktion für den jeweiligen Transmitter zu aktivieren/deaktivieren. (siehe Transmitter-Menü aufrufen, durch die Menüpunkte navigieren und Einstellungen vornehmen)

Die Transmitter-LEDs schalten sich automatisch wieder ein, wenn die Verbindung zum Receiver oder die Stromversorgung unterbrochen wurde. Dadurch wird sichergestellt, dass der Gerätestatus erkennbar ist.

1 Ladestatus LED
2 Verbindungsstatus LED
3 Recording LED

Ladestatus LED

Die Ladestatus LED zeigt an, wie hoch der Ladestand des Transmitters ist.

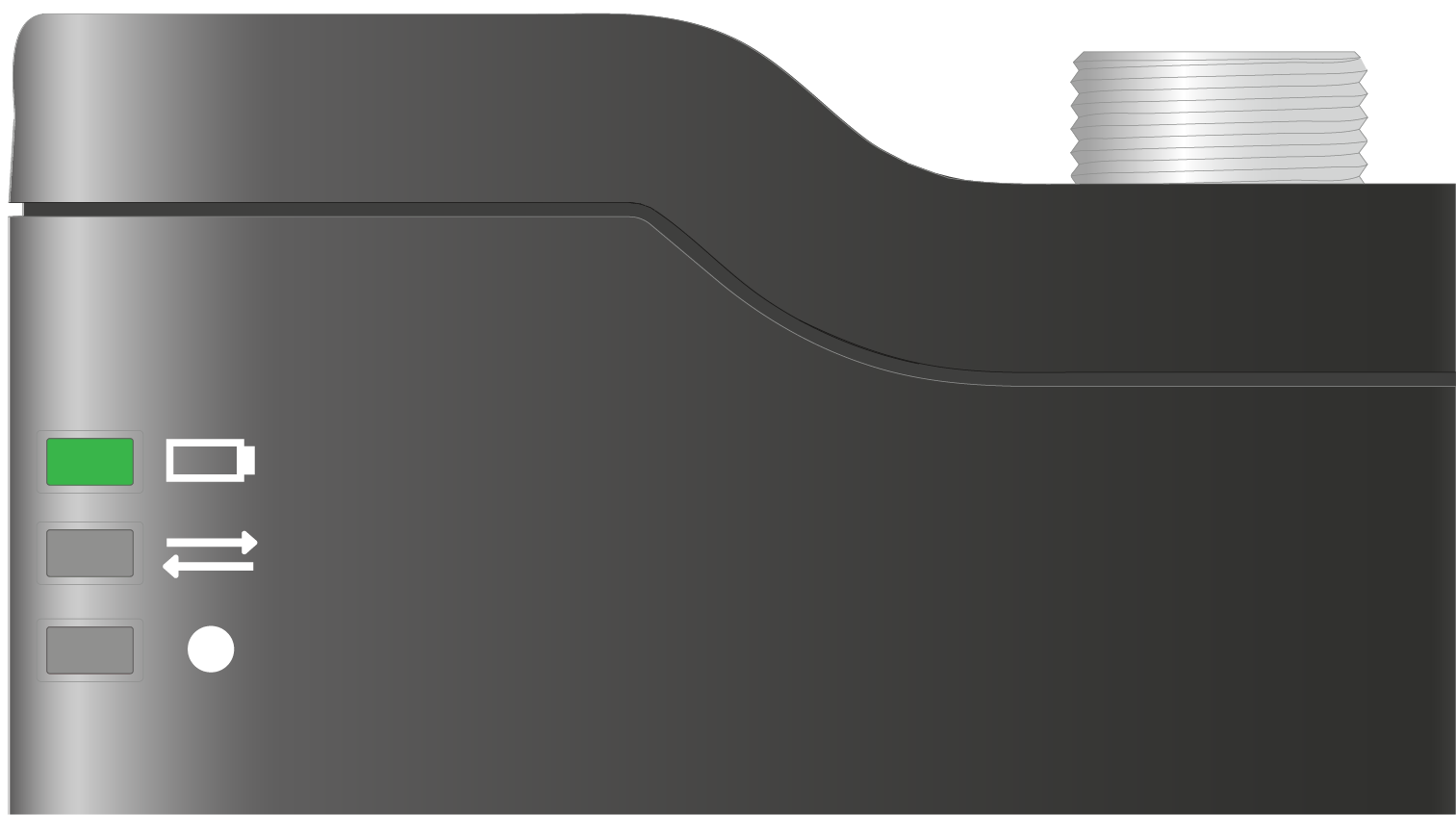

Die LED leuchtet grün:	Der Ladestand des Akkus liegt zwischen 100 und 51 %.
Die LED leuchtet gelb:	Der Ladestand liegt zwischen 50 und 11 %.

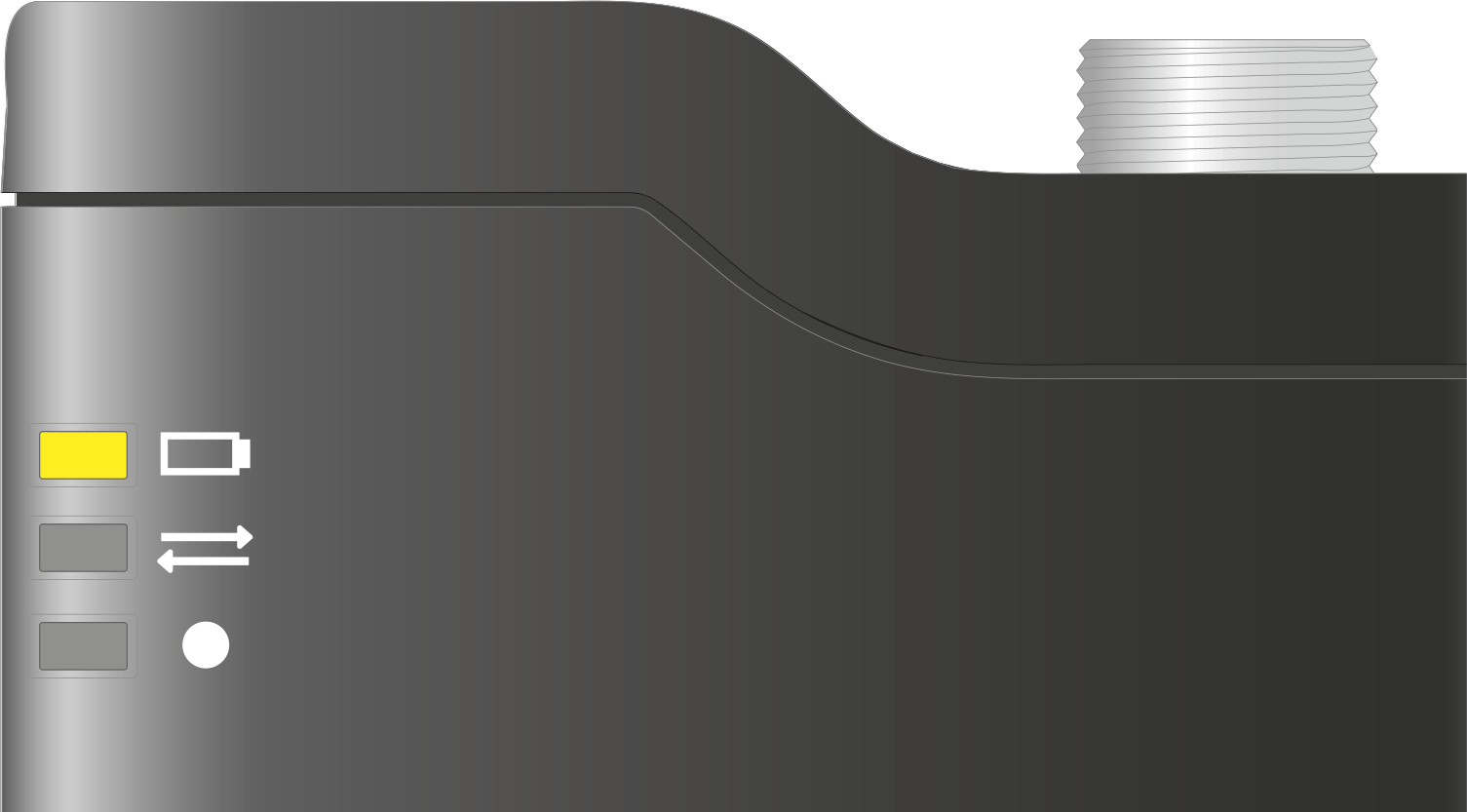

Die LED blinkt gelb:	Der Akku wird geladen.
Die LED blinkt rot:	Der Ladestand liegt zwischen 10 und 1 %.

Verbindungsstatus LED

Die Verbindungsstatus LED zeigt Informationen zum Pairing des Transmitters mit dem Receiver.


Die LED leuchtet grün:	Der Transmitter ist mit dem Receiver verbunden.
Die LED leuchtet rot:	Der Transmitter ist nicht mit dem Receiver verbunden.
Die LED blinkt rot:	Die Verbindung ist schwach aber noch da. Es sind Aussetzer zu erwarten.
Die LED leuchtet blau:	Der Bluetooth^®-Modus ist aktiv, aber es ist kein Gerät verbunden.
Die LED blinkt blau:	Kopplungsmodus aktiv.

Recording LED

Die Recording LED zeigt Informationen zum Status einer aktiven Aufnahme oder des Speichers (siehe Aufnahmen starten / stoppen / stummschalten).


Die LED leuchtet gelb:	Der Transmitter ist stummgeschaltet.

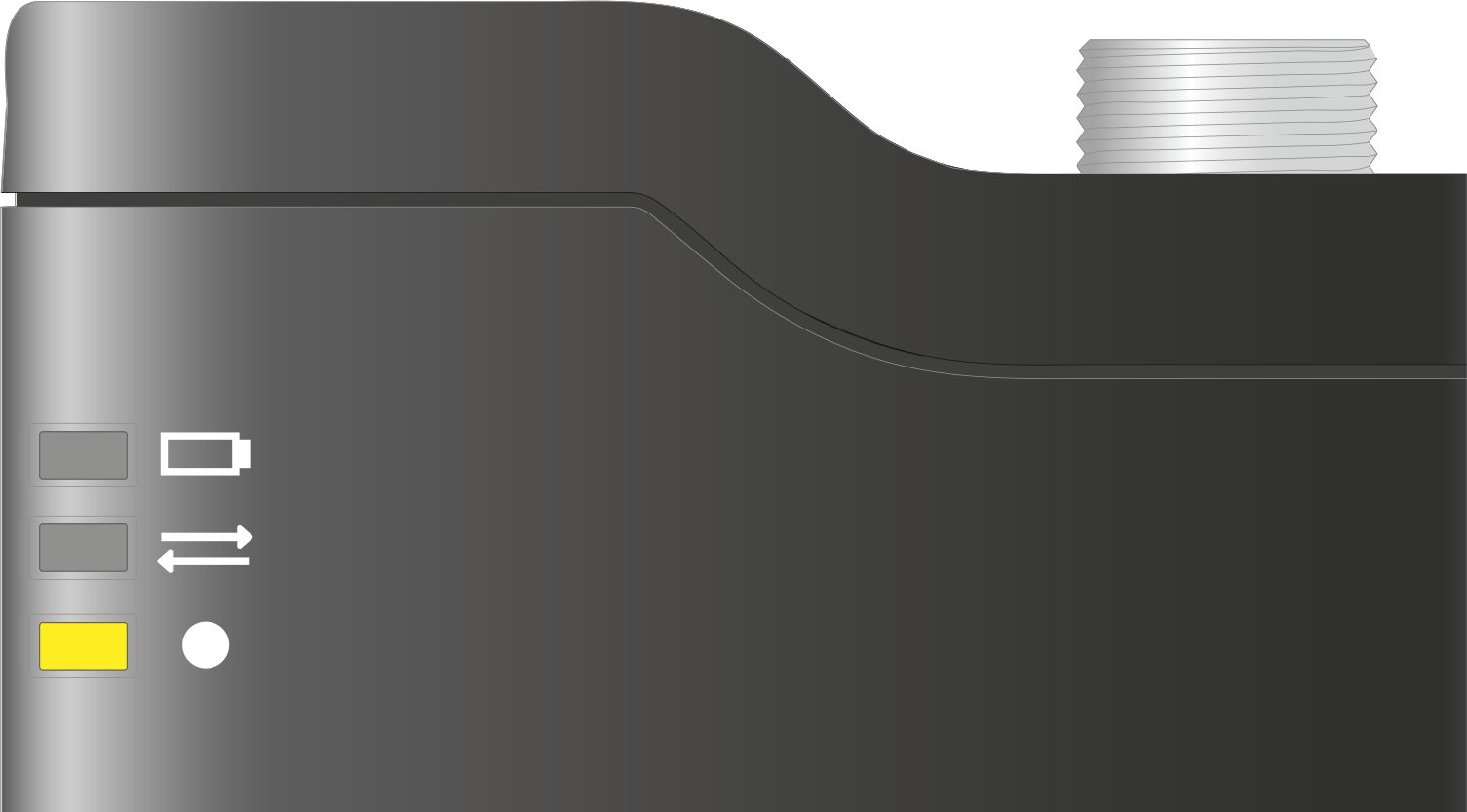

Die LED blinkt gelb:	Clipping-Warnung / zu hohe Lautstärke.
Die LED leuchtet rot:	Der Transmitter zeichnet auf / aktive Aufnahme.
Die LED blinkt rot:	Speicher ist voll.

Gain Einstellungen


Die Ladestatus-LED blinkt grün:	Gain Level Status + 6 dB

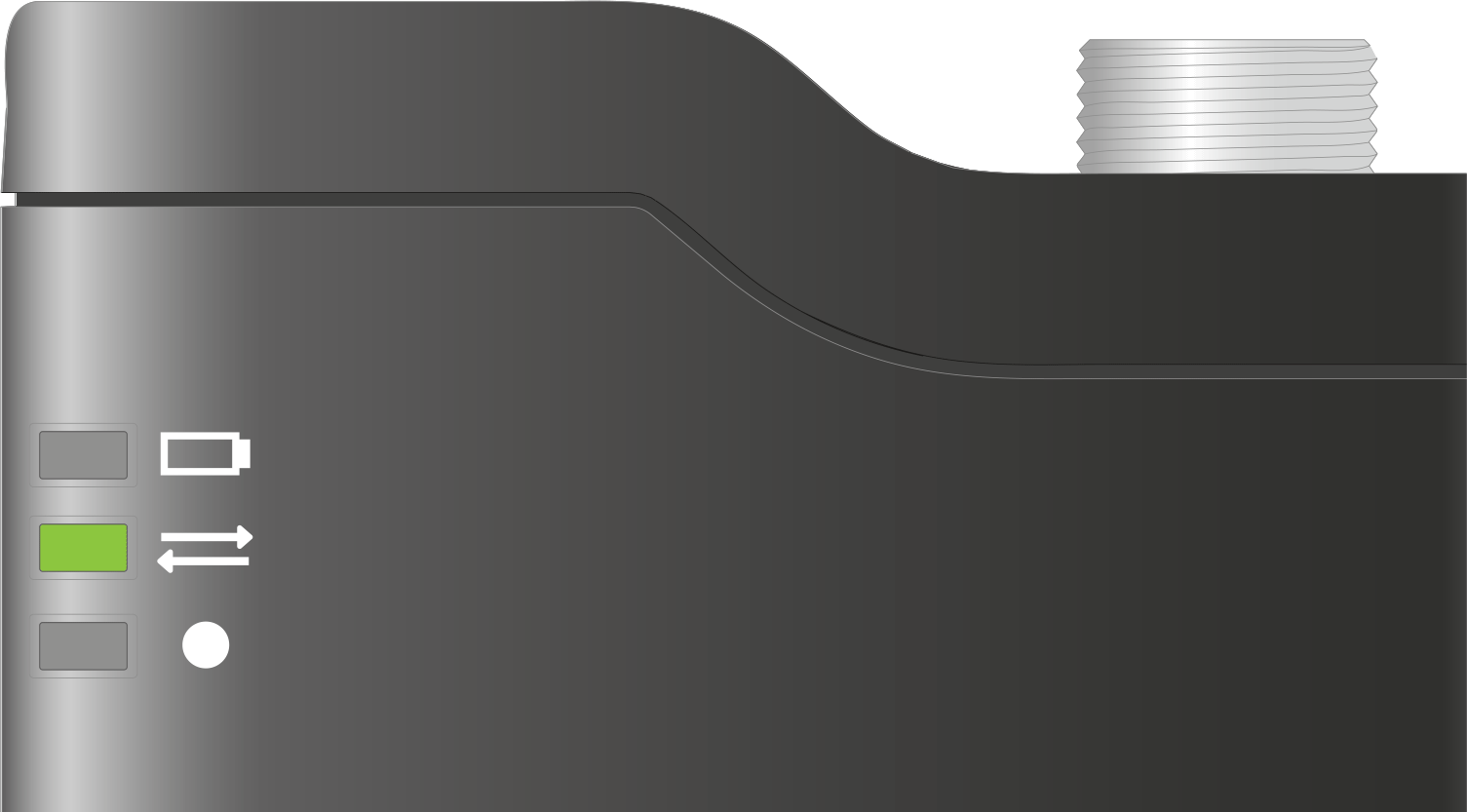

Die Verbindungs-LED blinkt grün:	Gain Level Status 0 dB
Die Recording-LED blinkt grün:	Gain Level Status -6 dB

Weitere LED Anzeigen


Alle LEDs blinken zeitgleich gelb:	Ein Reset oder Update wird durchgeführt.
