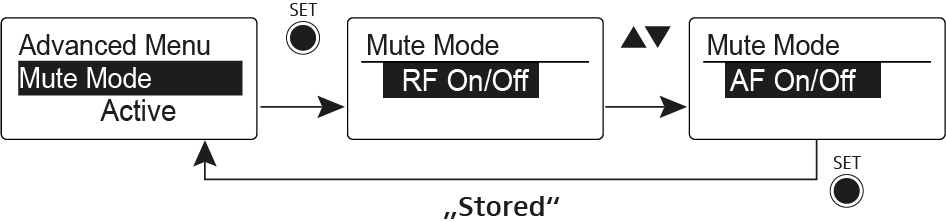

Menüpunkt Advanced -> Mute Mode

Funktion des Stummschalters und externen Mute-Tasters RMS 1 einstellen

Die Menüpunkte Push to mute und Push to talk sind nur in Verbindung mit dem externen Mute-Taster RMS 1 nutzbar.

Funktionen des Stummschalters MUTE

Modus AF On/Off

In der Schalterstellung MUTE wird kein Audiosignal übertragen.

Modus RF On/Off

In der Schalterstellung MUTE wird das Funksignal deaktiviert.

Modus Disabled

Keine Funktion.

Funktionen des externen Mute-Tasters RMS 1

Modus AF On/Off

Mute-Taster RMS 1 drücken: Audiosignal wird stummgeschaltet.
Mute-Taster RMS 1 erneut drücken: Stummschaltung wird aufgehoben.

Modus RF On/Off

Mute-Taster RMS 1 drücken: Funksignal wird deaktiviert.
Mute-Taster RMS 1 erneut drücken: Funksignal wird wieder aktiviert.

Modus Push To Mute

Audiosignal wird so lange deaktiviert, wie der externe Mute-Taster RMS 1 gedrückt wird.

Modus Push To Talk

Audiosignal wird so lange aktiviert, wie der externe Mute-Taster RMS 1 gedrückt wird.
Der Taschensender wird stummgeschaltet, wenn Sie die Funktion Push To Talk einstellen.

Modus Disabled

Keine Funktion.

Wenn Sie den externen Mute-Taster RMS 1 anschließen, können Sie die Stummschaltung nur über diesen einstellen. Die Funktion des Stummschalters MUTE wird während dieser Zeit deaktiviert.
