Menüpunkt Advanced -> MIC LED

LED STATUS des externen Mute-Tasters RMS 1 einstellen

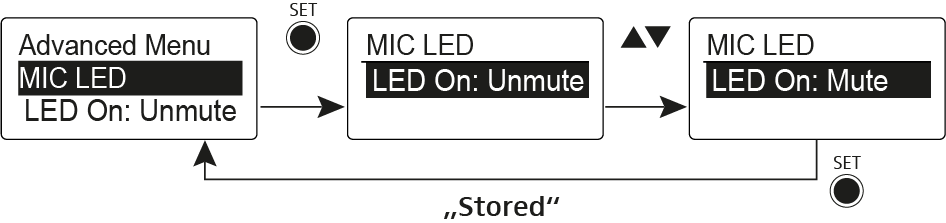

Im Menüpunkt MIC LED können Sie die LED STATUS (siehe Mute-Taster RMS 1 an den Taschensender anschließen) des externen Mute-Tasters RMS 1 abhängig von der Einstellung des Menüpunkt Advanced -> Mute Mode und dem Status des Funksignals einstellen und deaktivieren.

Einstellung LED On: Unmute

Die LED STATUS leuchtet, wenn der Taschensender ein Funksignal sendet oder nicht stummgeschaltet ist.

Einstellung LED On: Mute

Die LED STATUS leuchtet, wenn der Taschensender kein Funksignal sendet oder stummgeschaltet ist.

Einstellung Disable LED

Die LED STATUS ist deaktiviert.
