Steckerbelegung
3,5 mm Stereo-Klinkenstecker
Stecker von Kopfhörer- und Ohrhörerkabeln, z. B. IE 4.
Anschluss an:
- EK IEM G4
- EK 500 G4
3,5 mm Klinkenstecker Mic
Stecker von Lavalier- und Headset-Mikrofonen, z. B. ME 2
Anschluss an:
- SK 100 G4
- SK 300 G4-RC
- SK 500 G4
3,5 mm Klinkenstecker Line
Stecker von Line- und Instrumentenkabeln, z. B. Ci 1-N
Anschluss an:
- SK 100 G4
- SK 300 G4-RC
- SK 500 G4
6,3 mm Stereo-Klinkenstecker, symmetrisch (Audio In/Loop Out)
Anschluss an:
- SR IEM G4 Audio In
- SR IEM G4 Loop Out

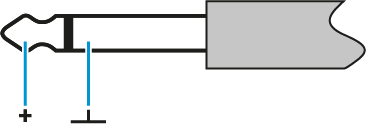

6,3 mm Mono-Klinkenstecker, unsymmetrisch
Anschluss an:
- EM 100 G4 Audio Out
- EM 300-500 G4 Audio Out
6,3 mm Stereo-Klinkenstecker für Kopfhöreranschluss
Anschluss an
- EM 100 G4 Kopfhörereingang
- EM 300-500 G4 Kopfhörereingang
- SR IEM G4 Kopfhörereingang
XLR-3 Stecker, symmetrisch
Hohlklinkenstecker zur Stromversorgung
