Antennen-Splitter ASA 214
| Antennen Splitter ASA 214 | 2 x 1:4 oder 1 X 1:8, aktiv |
| Anschlusskabel | 8 Stück, 50 cm, BNC |
| Frequenzbereich | ASA 214-UHF: 470 - 870 MHz bei -3 dB ASA 214-1G8: 1785 - 1805 MHz bei -3 dB |
| Verstärkung | In A – Out A: 0 ± 1 dB
In A – Out A1 ... A4: 0 ± 1 dB In B – Out B1 ... B4: 0 ± 1 dB |
| IIP3 | 20 dBm min. 23 dBm typ. |
| Impedanz | 50 Ω |
| Reflexionsverlust | 10 dB (alle HF Ausgänge) |
| Betriebsspannung | 13,8 V DC (mit Netzteil NT 1-1) |
| Stromaufnahme | ASA 214: 245 mA ASA 214-1G8: 350 mA |
| Gesamtstromaufnahme | max. 2,0 A mit 4 Empfängern und 2 x 2 Antennenverstärkern je Antenneneingang |
| Antennenverstärker-Versorgung an ANT RF IN A und ANT RF IN B | 12 V, 130 mA |
| Empfänger-Versorgung an A1 bis A4 | 12 V (geschützt gegen rückwärtige Speisung), 350 mA |
| Relative Luftfeuchte | 5 bis 95 % |
| Temperaturbereich | Betrieb: -10 °C bis +55 °C Lagerung: -20 °C bis +70 °C |
| Abmessungen | ca. 212 x 168 x 43 mm |
| Gewicht | ca. 1090 g |

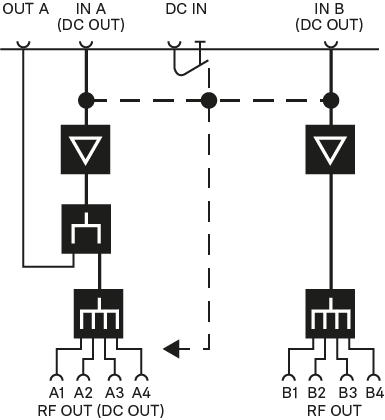

Blockschaltdiagramm
