Menüpunkt Easy Setup

Im Menüpunkt Easy Setup können Sie einen Scan nach freien Frequenzen durchführen.

Schalten Sie alle Sender aus, bevor Sie den Scan durchführen. Wenn noch Sender eingeschaltet sind, werden diese als nicht freie Frequenzen erkannt und die eigentlich verfügbaren Frequenzen können dann nicht genutzt werden.

Um den Menüpunkt Easy Setup zu öffnen:

Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen.
Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Easy Setup im Auswahlrahmen erscheint.
Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.

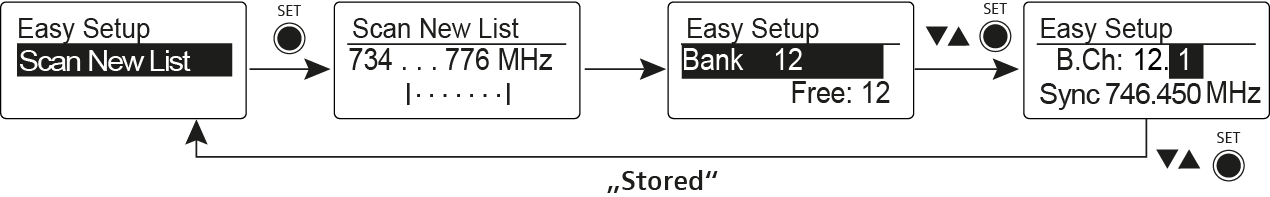

- Scan New List: automatische Suche nach nicht belegten Empfangsfrequenzen (Frequenz-Preset-Scan):

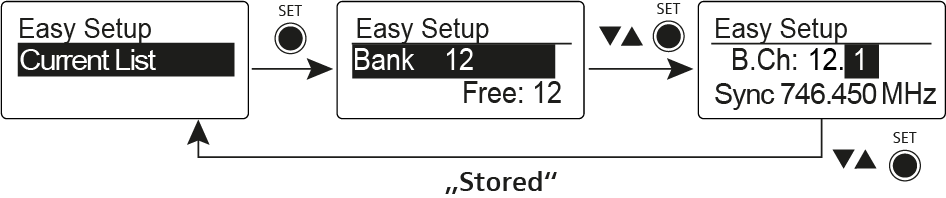

- Current List: Auswahl eines freien Frequenz-Presets:

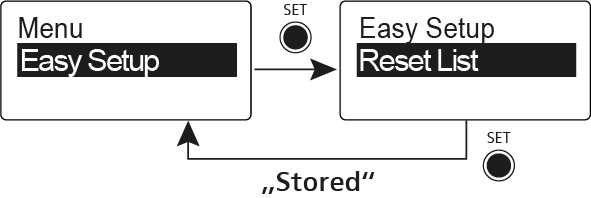

- Reset List: Freigeben aller belegten Frequenz-Presets und Auswahl eines freien Frequenz-Presets:
Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
