Diversity Empfänger an einer Kamera befestigen

Mit dem mitgelieferten Kamerakit CA 2 befestigen Sie den Diversity Empfänger am Blitzschuh der Kamera.

Um den Diversity-Empfänger an einer Kamera zu befestigen:

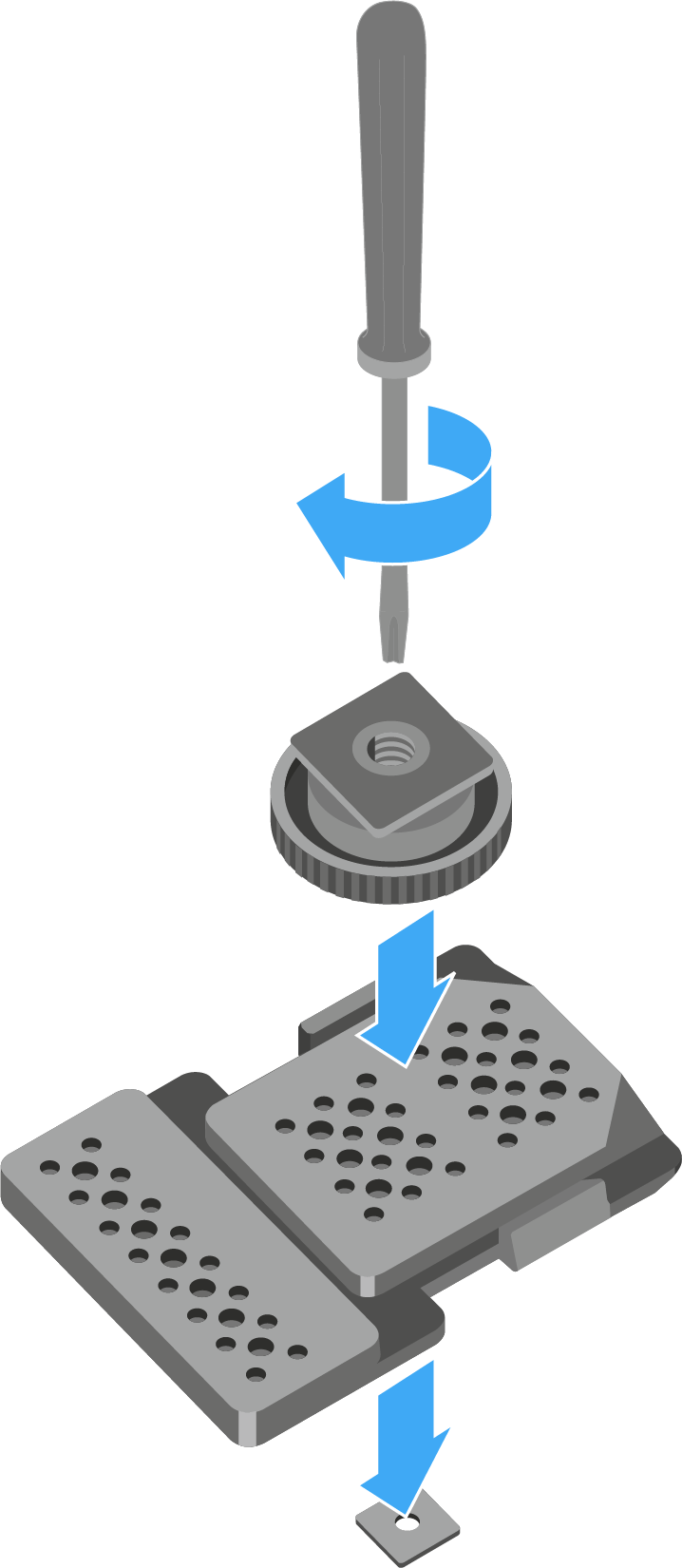

  1. Stellen Sie fest, an welcher Postion der Lochplatte Sie den Blitzschuh-Adapter befestigen müssen, damit der Diversity-Empfänger optimal an der Kamera befestigt werden kann.
  2. Legen Sie an dieser Stelle eine Vierkantmutter unter die Lochplatte.
  3. Befestigen Sie den Blitzschuh-Adapter mit der Vierkantmutter an der Lochplatte.

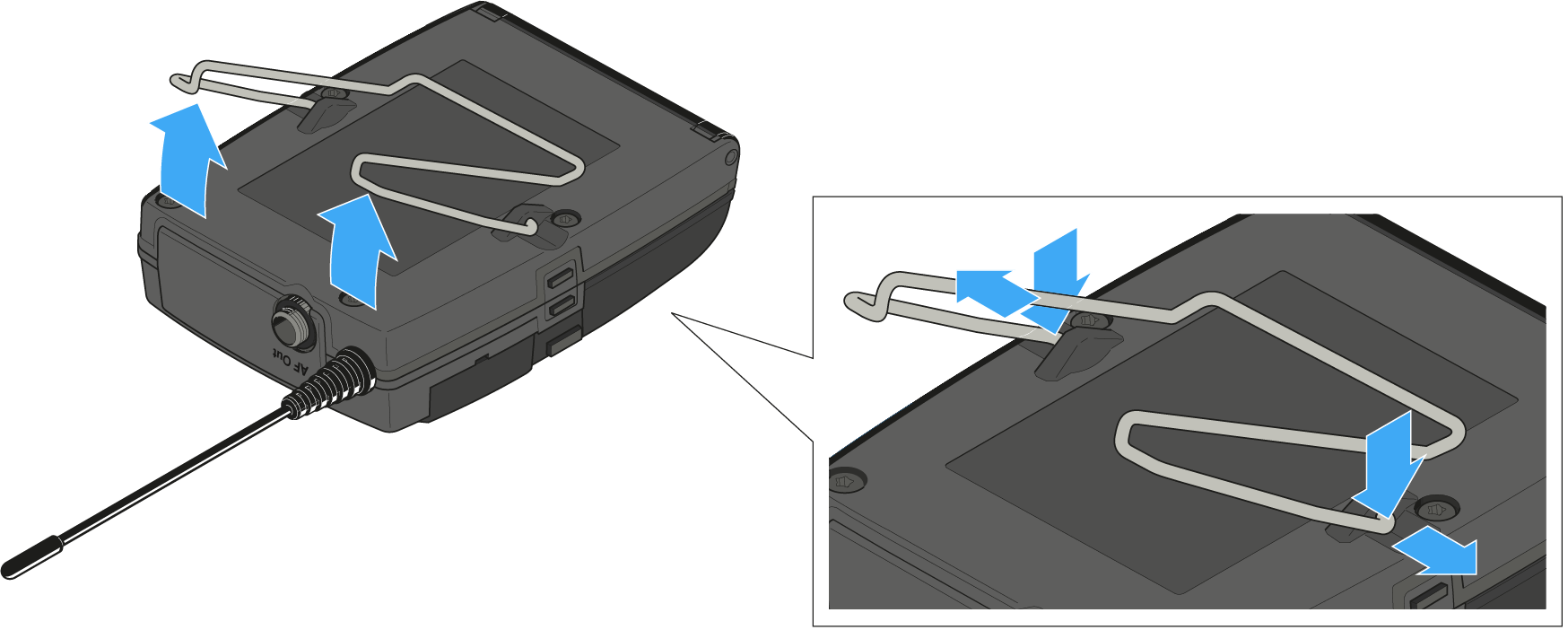

  4. Heben Sie den Gürtelclip an.
  5. Drücken Sie zunächst eine Seite des Clips an der Verankerung nach unten und ziehen Sie ihn aus dem Gehäuse.
  6. Verfahren Sie für die andere Seite in der gleichen Weise.

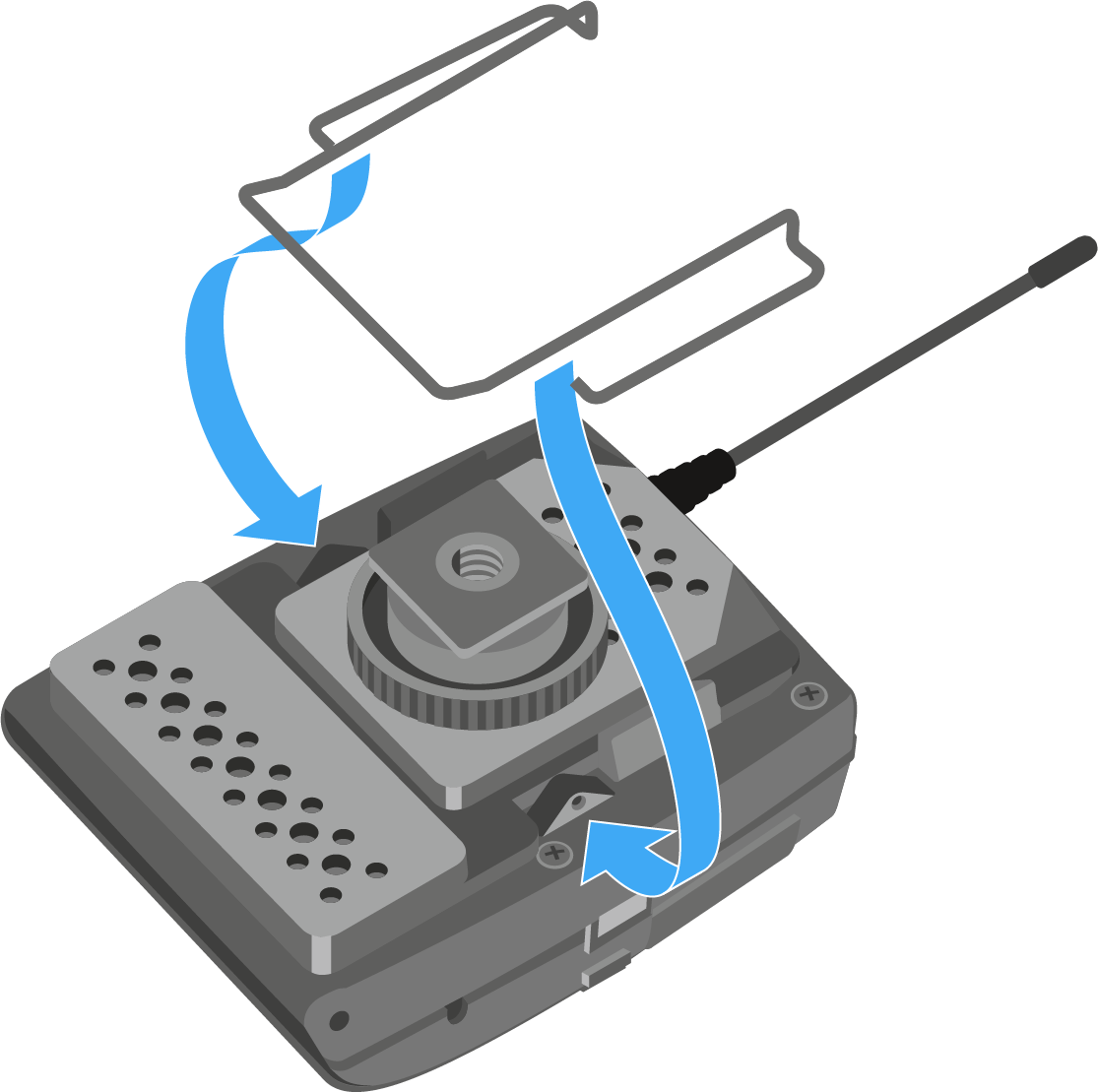

  7. Legen Sie die Lochplatte auf die Rückseite des Diversity-Empfängers.
  8. Setzen Sie den Clip wieder ein.

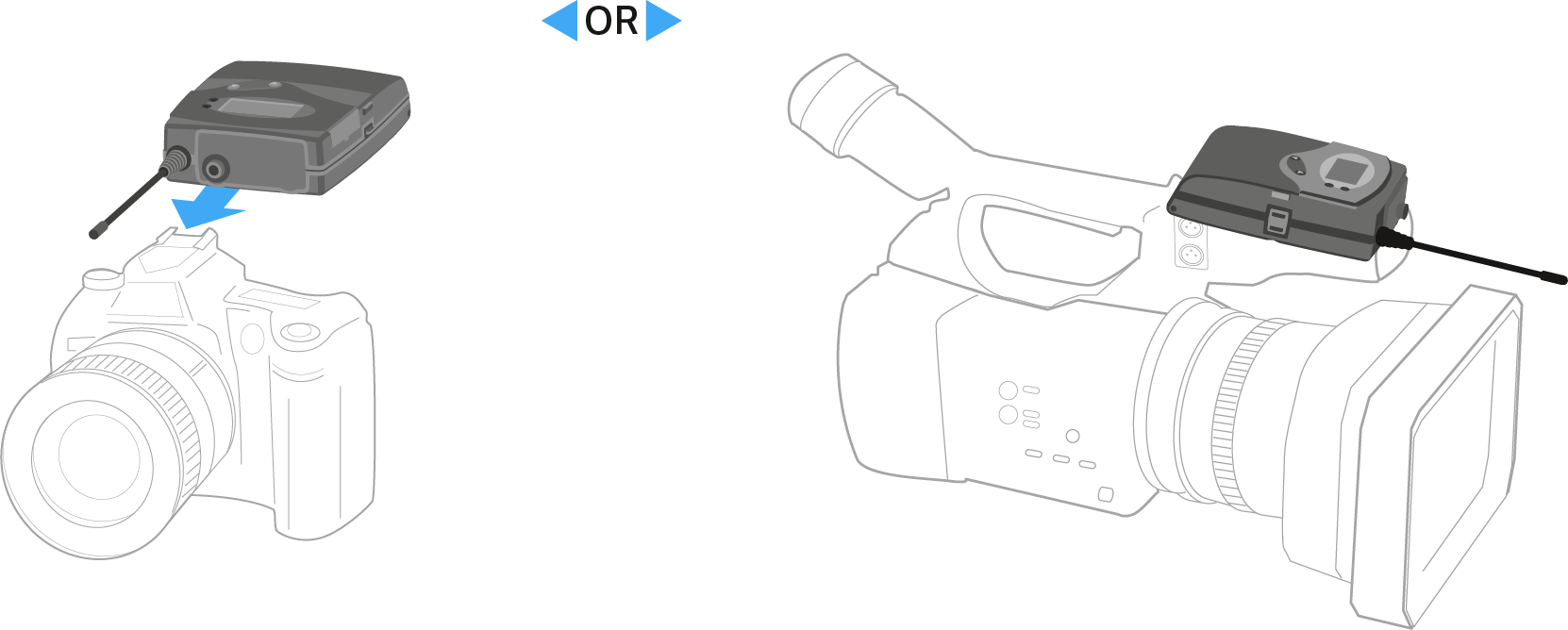

  9. Schieben Sie den Empfänger auf eine Kamera.
