Produktübersicht

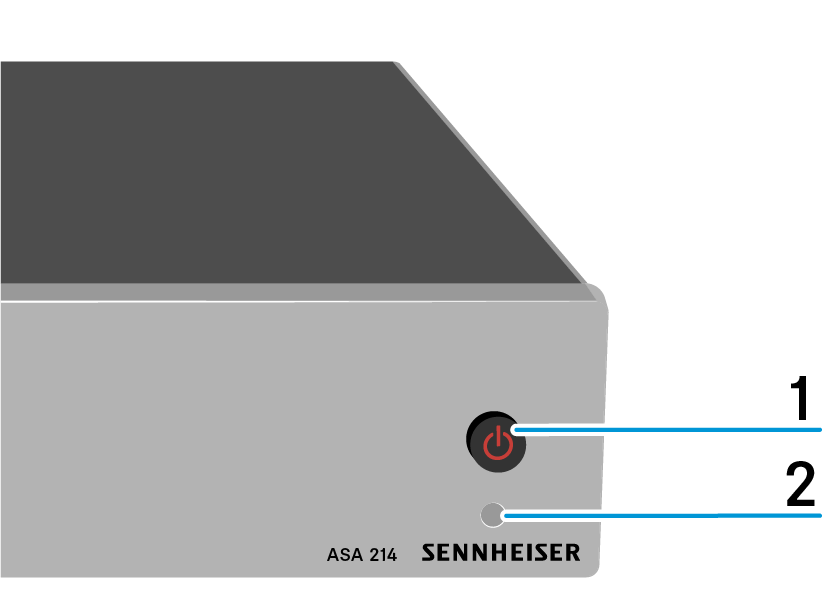

Vorderseite

1	Taste STANDBY siehe Splitter ein- und ausschalten
2	LED Betriebsanzeige

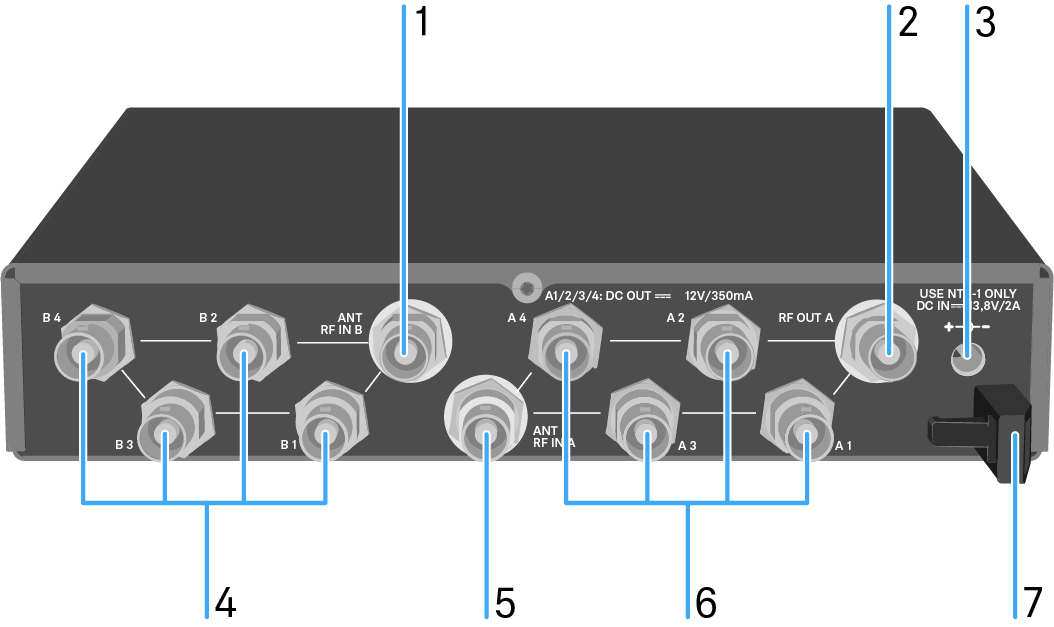

Rückseite

1	BNC Buchse ANT RF IN B Antenneneingang des Diversity-Zweigs B siehe Antennen anschließen
2	BNC Buchse RF OUT A HF-Ausgang nur zum Anschluss eines weiteren ASA 214 zum Aufbau einer 8-Kanal-Diversity-Anlage siehe Multikanalanlagen einrichten
3	Buchse DC IN zum Anschluss des Netzteils NT 1-1 siehe Splitter mit dem Stromnetz verbinden/vom Stromnetz trennen
4	4x BNC Buchsen B1 bis B4 HF-Ausgänge des Diversity-Zweigs B zum Anschluss der Empfänger siehe Empfänger anschließen
5	BNC Buchse ANT RF IN A Antenneneingang des Diversity-Zweigs A siehe Antennen anschließen
6	4x BNC Buchsen A1 bis A4 HF-Ausgänge des Diversity-Zweigs A zum Anschluss der Empfänger Jeder dieser HF-Ausgänge kann außerdem einen Empfänger mit Spannung versorgen siehe Empfänger anschließen
7	Zugentlastung für das Anschlusskabel des Netzteils siehe Splitter mit dem Stromnetz verbinden/vom Stromnetz trennen
