Splitter in ein Rack einbauen
| ACHTUNG | |
|---|---|
Gefahren bei der Rack-Montage!
Beim Einbau des Geräts in ein geschlossenes 19"-Rack oder zusammen mit mehreren Geräten in ein Mehrfach-Rack können sich die Umgebungstemperatur, die mechanische Belastung und die elektrischen Potenziale anders verhalten als bei Geräten, die einzeln stehen.
Stellen Sie sicher, dass die Umgebungstemperatur im Rack die in den technischen Daten vorgegebene Höchsttemperatur nicht überschreitet. Siehe Technische Daten.
Sorgen Sie für eine ausreichende, ggf. für zusätzliche Belüftung.
Achten Sie beim Einbau in ein Rack auf gleichmäßige mechanische Belastung.
Beachten Sie beim Anschluss an das Stromnetz die Angaben auf dem Typenschild. Vermeiden Sie eine Überlastung der Stromkreise. Sehen Sie bei Bedarf einen Überstromschutz vor.
Beim Einbau in ein Rack können sich unbedenkliche Ableitströme einzelner Netzteile addieren und somit die erlaubten Grenzwerte überschreiten. Als Abhilfe erden Sie das Rack über einen zusätzlichen Anschluss.
| |
Um den Antennen-Splitter in ein Rack zu montieren, benötigen Sie das Rackmontage-Set GA 3 (optionales Zubehör).
Einen einzelnen Antennen-Splitter in ein Rack einbauen
-

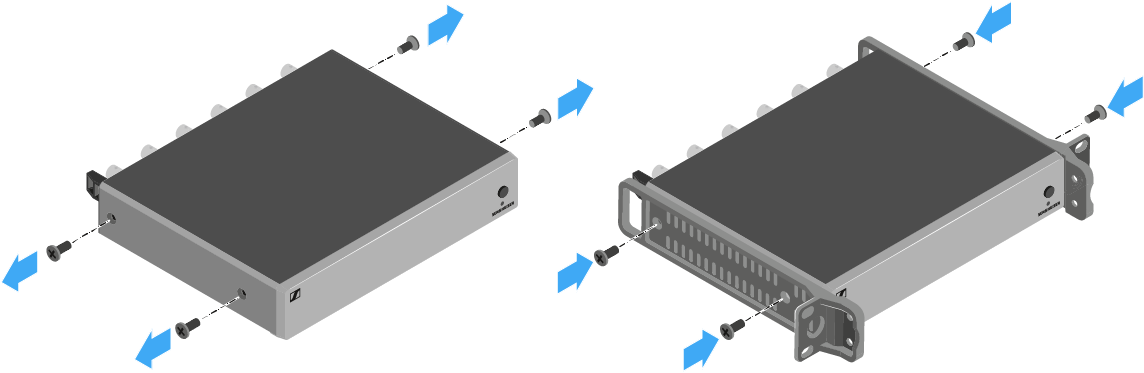

Schrauben Sie die beiden Montagewinkel mit den zuvor gelösten Kreuzschlitzschrauben an den Seiten des Antennen Splitters fest.
-

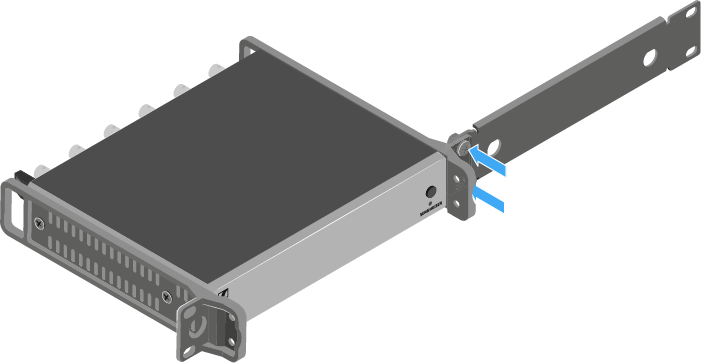

Schrauben Sie die Verbindungsschiene an einem der beiden Montagewinkel mit 2 Kreuzschlitzschrauben (M6x10) fest.
-

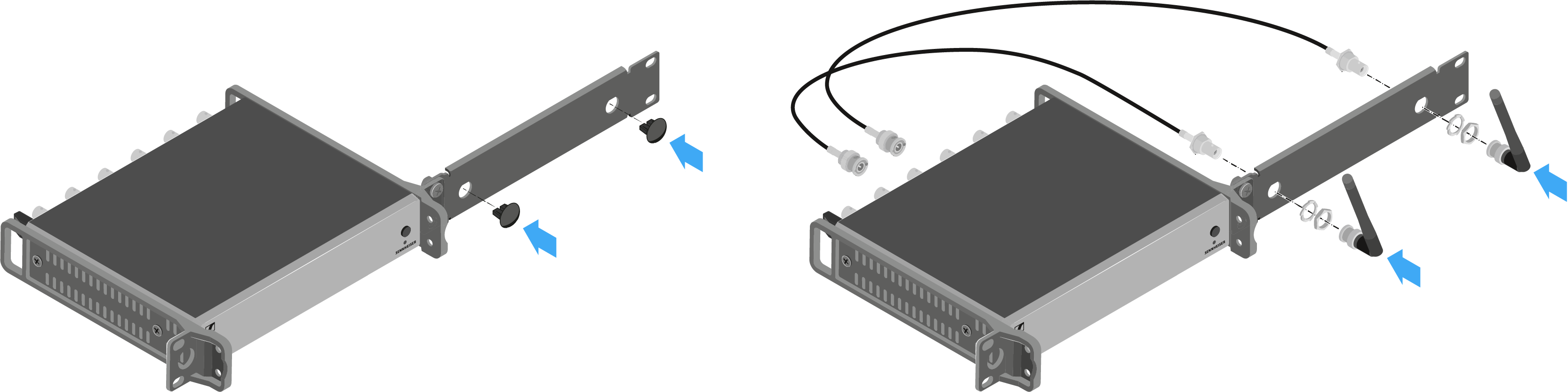

Schließen Sie die Antennen an. Sie haben folgende Möglichkeiten:
- Schließen Sie die mitgelieferten Stabantennen auf der Rückseite des Antennen Splitters an. Verschließen Sie in diesem Fall die Antennendurchführungen mit den beiden Abdeckungen (linke Abbildung).
- Bringen Sie das Antennen-Frontmontageset AM 2 (optionales Zubehör) an und montieren Sie die Stabantennen an der Verbindungsschiene (rechte Abbildung).

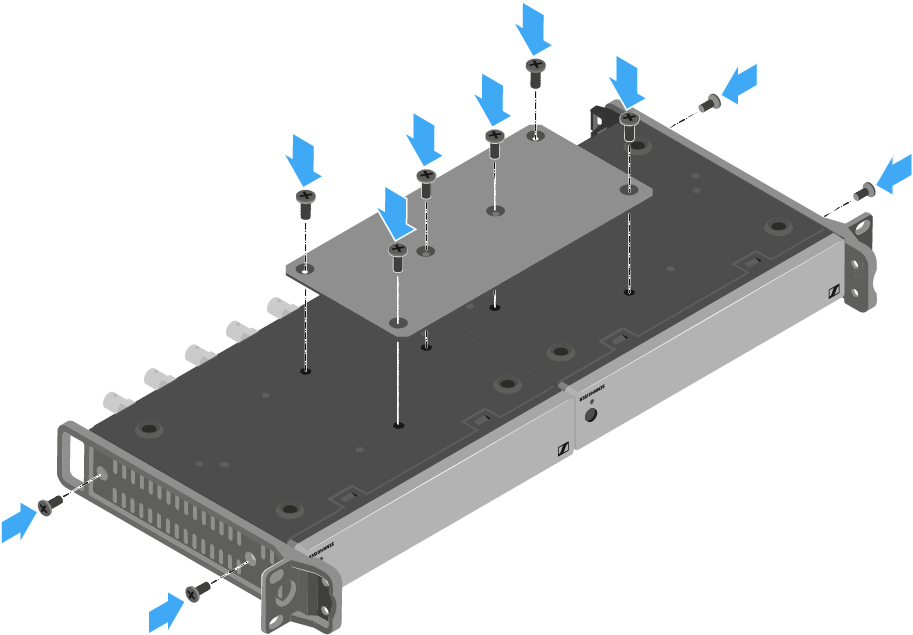

Zwei Antennen-Splitter nebeneinander in ein Rack einbauen
-
Befestigen Sie die Montagewinkel.
