Menüpunkt Ch 1 / Ch 2 -> Sync Parameters

Im Menüpunkt Sync Parameters können Sie festlegen, welche Einstellungen für den Sener bei der Synchronisation vom Empfänger auf den Sender übertragen werden sollen.

Alle Einstellungen können separat auch auf dem Sender im Menü eingestellt werden. Bei der Synchronisation werden die im Sender eingestellten Werte von den im Empfänger eingestellten Werten überschrieben.

Die folgenden Parameter können für die Übertragung aktiviert oder deaktiviert werden.

Name
Frequency
Trim
Low Cut
Cable Emul.
Mute Mode
Auto Lock
LED

Um den Menüpunkt Sync Settings zu öffnen:

Navigieren Sie im Menü zum Menüpunkt Sync Settings des gewünschten Kanals.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

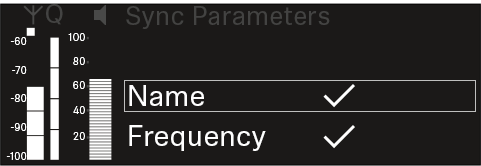

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um zwischen den Optionen zu wählen.
Drücken Sie das Jog-Dial, um die gewünschte Option aufzurufen.

Wählen Sie für die jeweilige Option, ob sie synchronisiert werden soll oder nicht.


	Der für diese Funktion eingestellte Wert wird beim Synchronisieren übertragen.
	Der für diese Funktion eingestellte Wert wird beim Synchronisieren nicht übertragen.

Drücken Sie das Jog-Dial, um die Einstellung zu speichern.
