Menüpunkt Ch 1 / Ch 2 -> Scan / Auto Setup

Der Empfänger bietet die Möglichkeit, das Frequenzspektrum zu scannen und alle im gewählten Frequenzbereich freien Frequenzen anzuzeigen. Durch das automatische Frequenzsetup können die freien Frequenzen automatisch an alle im Netzwerk vorhandenen EW-DX EM 2 verteilt werden.

Schalten Sie alle Sender aus, bevor Sie den Scan durchführen.
Wenn noch Sender eingeschaltet sind, werden diese als nicht freie Frequenzen erkannt und die eigentlich verfügbaren Frequenzen können dann nicht genutzt werden.

Um das automatische Frequenzsetup für alle im Netzwerk eingebundenen Geräte durchführen zu können, muss die Funktion Auto Setup im Systemmenü des Empfängers aktiviert sein: Menüpunkt System -> Auto Setup
Ein EM, der eine der folgenden Aktionen durchführt, nimmt nicht am Frequenzsetup eines anderen EMs teil:
- Remote (full) scan
- Scan Me / Scan Network -> Autosetup
- Bonding
- TX Sync
- TX Update
- Device Update (wenn in Durchführung)

Um den Menüpunkt Scan / Auto Setup zu öffnen:

Navigieren Sie im Menü zum Menüpunkt Scan / Auto Setup des gewünschten Kanals.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um zwischen den Optionen Scan Me und Scan Network zu wählen.
- Scan Me: Der Frequenzscan und das Frequenzsetup werden nur für den gewählten Empfangskanal durchgeführt.
- Scan Network: Der Frequenzscan und das Frequenzsetup werden für beide Kanäle des Empfängers sowie für alle weiteren im Netzwerk verfügbaren Empfänger durchgeführt.
Drücken Sie das Jog-Dial, um die gewünschte Option aufzurufen.
Wählen Sie eine Frequenz als Startfrequenz für den Scan aus.

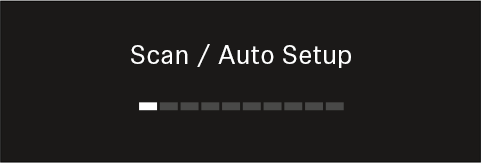

Drücken Sie das Jog-Dial, um den Scan zu starten.
Das Spektrum wird oberhalb der ausgewählten Frequenz nach freien Frequenzen gescannt.

Nach dem Scan werden freie Frequenzen angezeigt, die den Kanälen zugewiesen werden können.
Drücken Sie das Jog-Dial, um den Empfangskanälen die freien Frequenzen zuzuweisen.
Oder
Drücken Sie die Taste ESC, um den Vorgang abzubrechen und keine neuen Frequenzen zuzuweisen.
Synchronisieren Sie anschließend die Empfangskanäle mit den zugehörigen Sendern, um die Funkverbindung auf den neu eingestellten Frequenzen herzustellen (Empfänger und Sender synchronisieren).
