将 TC Bar 安装到 VESA 支架上

通过随附的安装套件，可以将 TC Bar 安装到 VESA 支架上。

VESA 支架不包含在交货范围内，并且可以作为配件选购。

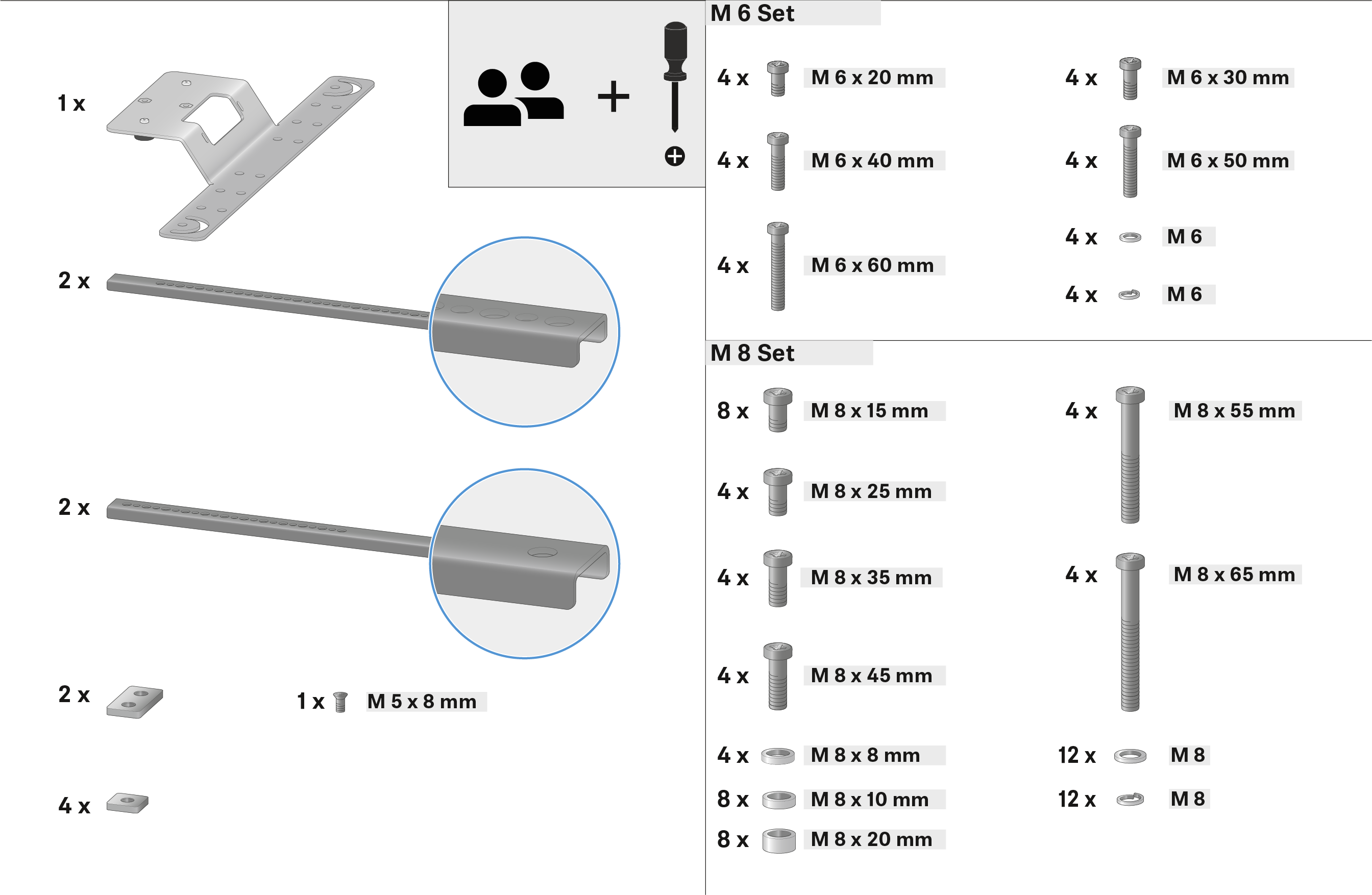

供货范围



此处示出的安装涉及的是定位在屏幕上方的变型。对于屏幕下方的安装，留意对应步骤中的提示。

预装 VESA 支架
必须由专业人员进行安装。
  1. 将屏幕置于一个柔软的底面上，并且在背面测量装螺纹套之间的距离。
  2. 从安装套件中取用合适的螺栓。
    确保螺栓具有相同的螺纹并且长度足够。根据屏幕尺寸和型号，无论是距离还是螺纹直径均可能有所不同。
  3. 如图所示用连接支柱预装 VESA 支架。
    如果倾斜地定位屏幕，则可以相应调整支柱的角度。
    VESA 支架已预装完毕，并且准备就绪，可以安装到屏幕上。
将 VESA 支架安装到屏幕的背面

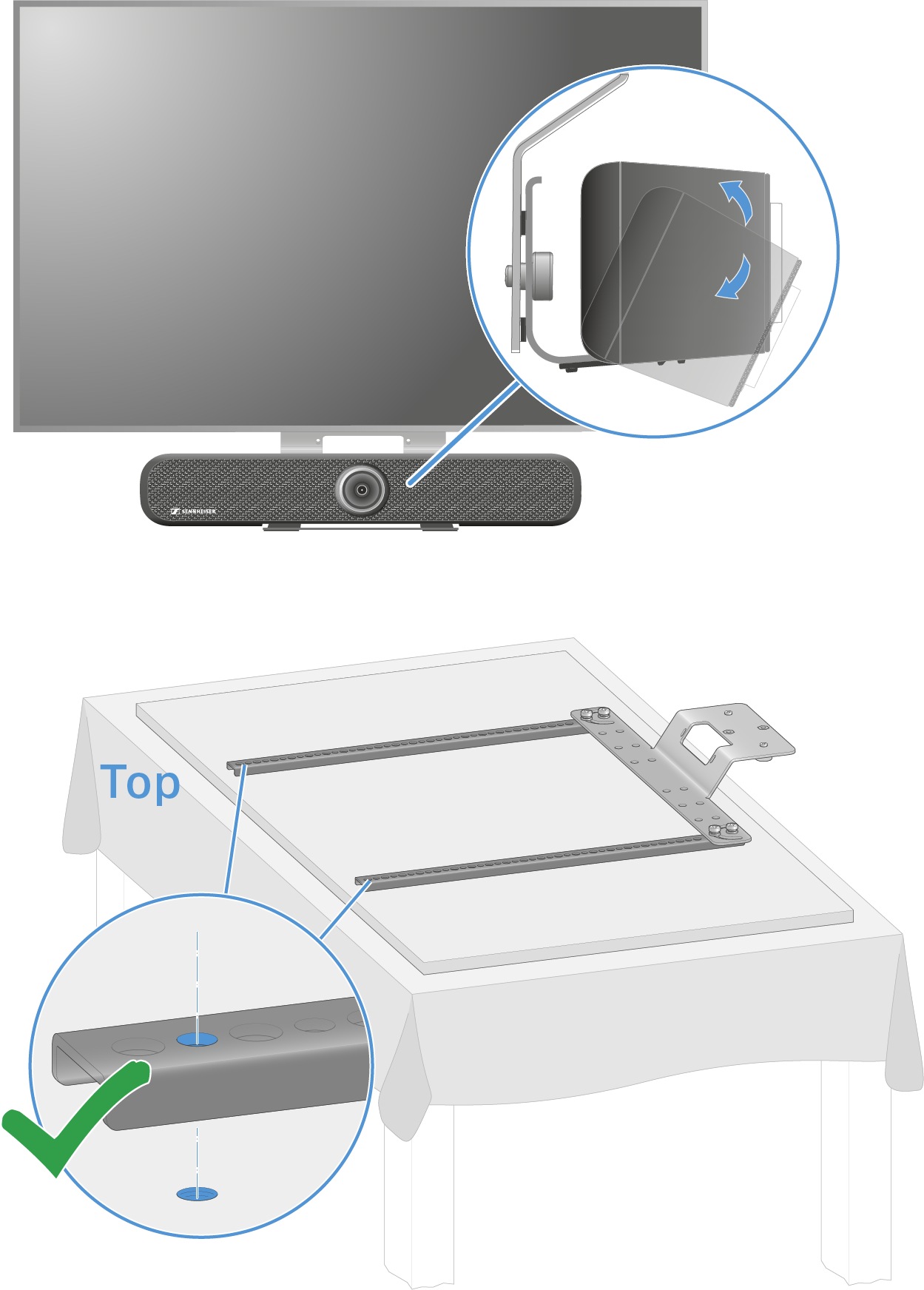

请注意，如果将 TC Bar 安装在屏幕下方，则 VESA 支架必须向下定位。在本说明书显示的安装涉及的是定位在屏幕上方的版本。

  1. 用金属支柱将预制的支架安装到屏幕的背面，并且确认对于固定而言长度是否足够：
    • A：金属支柱的长度足够。金属支柱中设置的孔与屏幕的螺纹孔相互匹配。
    • B：金属支柱的长度不足够。可以借助加长件增加长度。
  2. 如图所示紧固带金属支柱的预制支架：
    • 变型 A：

    • 变型 B：

    VESA 支架已安装到屏幕的背面。
用支架将 TC Bar 安装到 VESA 支架上
对于这一步骤，首先将支架安装到 TC Bar 上（参见 将 TC Bar 安装到墙上）。

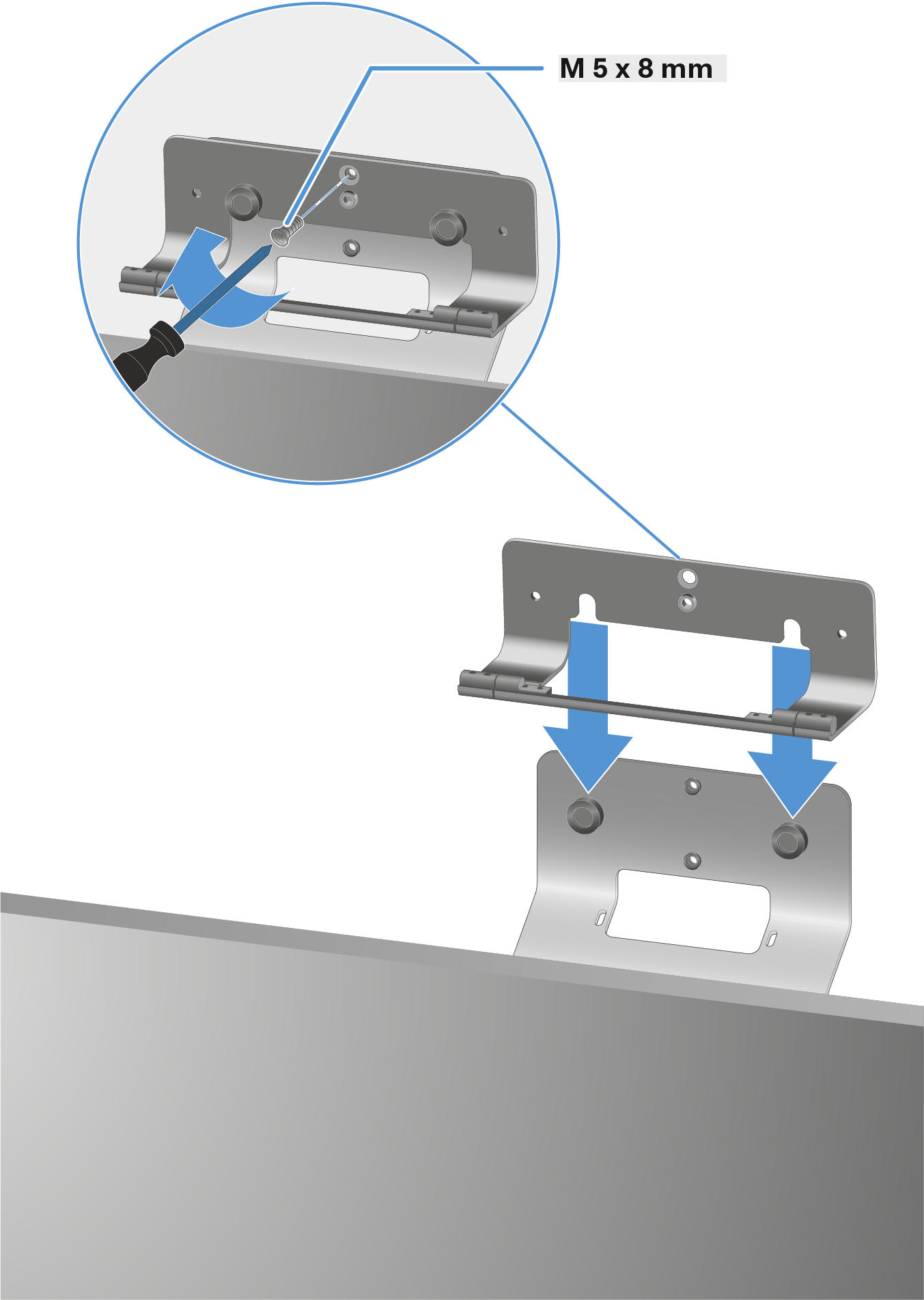

  1. 将安装的支架连同 TC Bar 一起插到 VESA 支架的悬挂装置上：
    • A：屏幕上方

    • B：屏幕下方

  2. 将 TC Bar 稍稍向下倾斜，并且用一个 M 5 x 8 mm 螺栓将支架固定在 VESA 支架上。
  3. 重新设置 TC Bar 并根据需要调整合适的角度。
TC Bar 已成功安装到 VESA 支架上。
