将电缆连接至天线

连接天线的注意事项：

  • 请注意推荐的电缆长度，参见推荐的电缆长度。
  • 电缆直径必须<6 mm才能适合电缆布线。
  • 注意天线内电缆的长度，参见电缆布线选项。
  • 可以选择直流接口，作为通过BNC电缆提供直流电源的替代方案。
    • EW-DX EM 4 Dante和EW-D ASA设备通过BNC电缆向天线供电，因此无需额外的直流电源。
    • EW-D EM、EW-DX EM 2和EW-DX EM 2 Dante设备需要通过直流接口供电。
天线通过射频或直流电缆供电。一旦建立电源，天线就会自动接通。没有单独的开关。
要将电缆连接到天线：
  1. 如有必要，将直流电缆连接至DC in插口。
    我们建议使用EW-D Power Supply电源适配器（货号509454）。
  2. 将电缆引出到一侧。
  3. 将射频电缆连接至RF in插口。
  4. 将电缆引出至同一侧。
    或者，您也可以通过墙上的开口连接电缆。

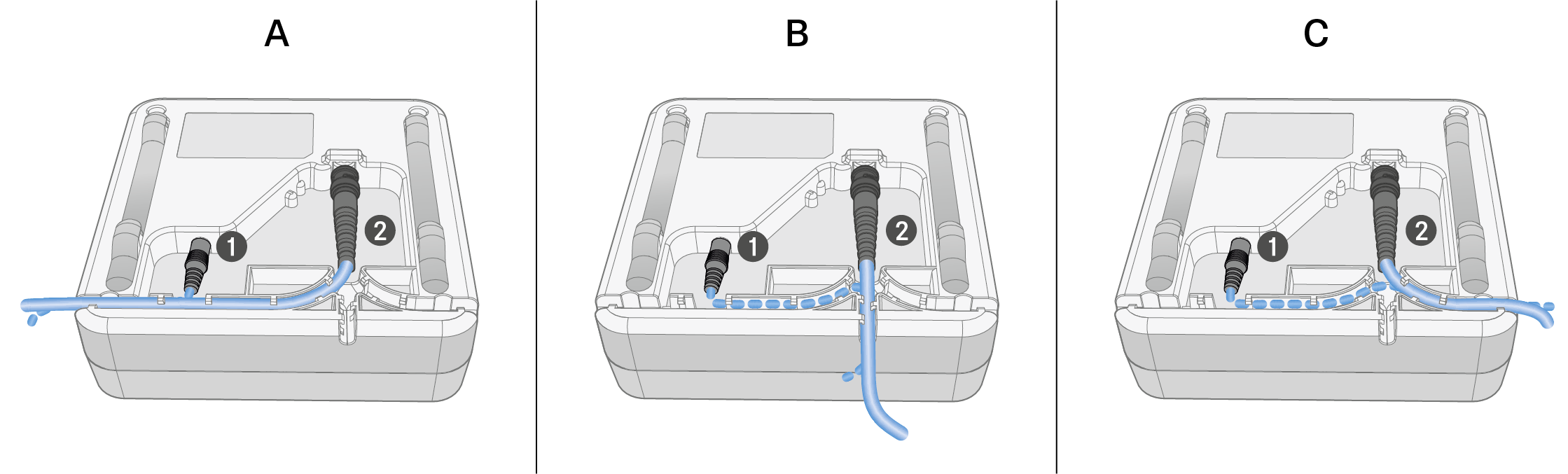

电缆布线的选项：

电缆布线提供了最佳的天线性能，并同时提供了使用塑料电缆槽将电缆优雅地覆盖到天线外壳的可能性。

  • A 天线中的射频电缆长度>205 mm
  • B 天线中的射频电缆长度>110 mm
  • C 天线中的射频电缆长度>140 mm
