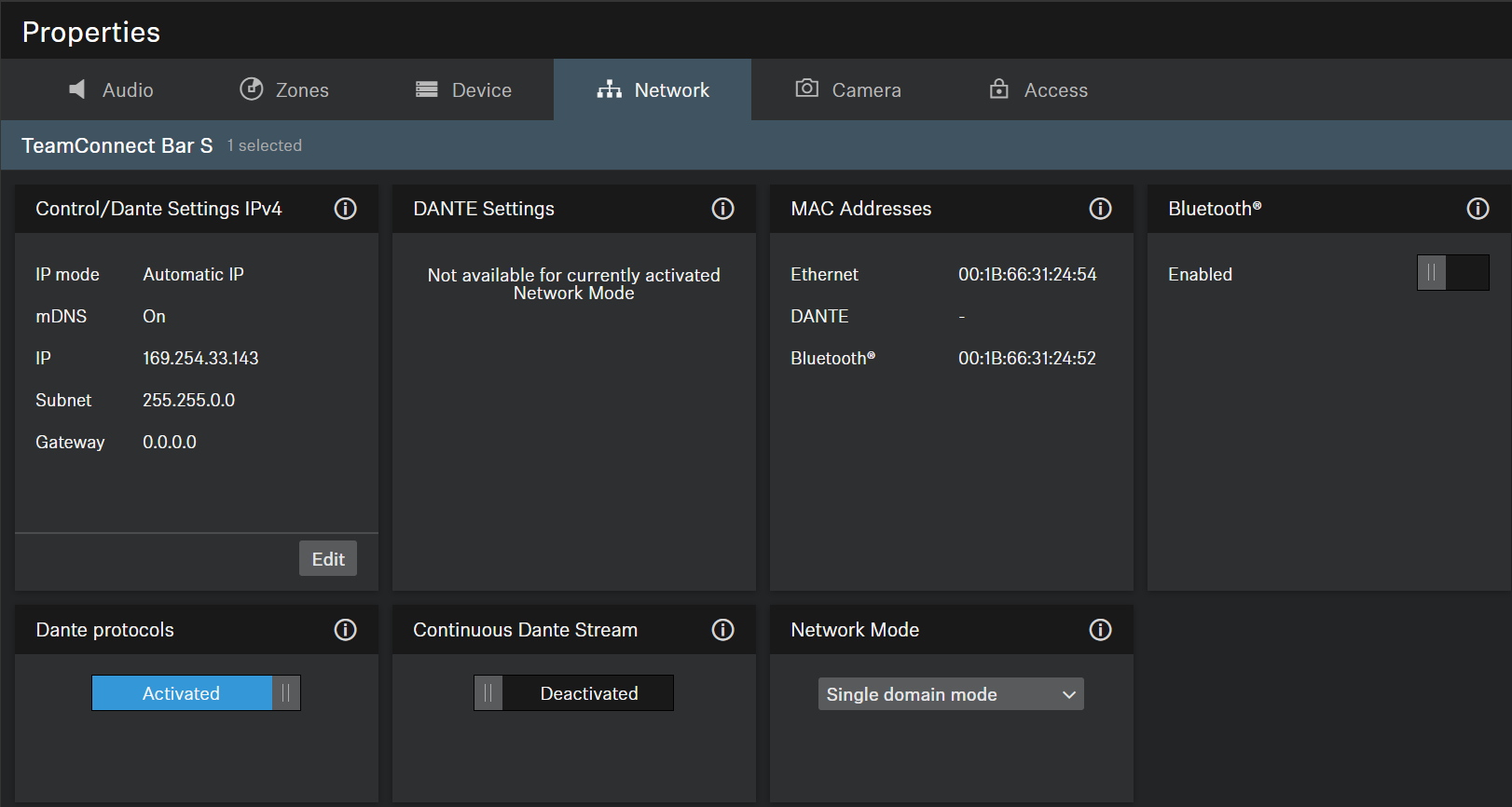

네트워크 설정

TC Bar에서 사용할 수 있는 네트워크 설정입니다.

Control/Dante 설정 IPv4

IP 모드

자동: DHCP를 사용하여 IP 주소가 자동으로 할당됩니다. DHCP 서버를 사용할 수 없는 경우 IP 주소는 SL Rack Receiver DW 자체에서 할당합니다.
고정 IP: IP 주소를 수동으로 입력해야 합니다.

mDNS

끔: 네트워크를 통해 전송되는 데이터 양을 줄이기 위해 mDNS를 비활성화합니다. 이 옵션은 규모가 큰 시스템에 권장됩니다.
켬: 자동 장치 검색을 위해 mDNS를 활성화합니다. 이 옵션은 최대 30개의 장치로 구성된 소규모 시스템에 권장됩니다.

고정 IP 모드에서 IP 주소를 입력합니다.

서브넷

고정 IP 모드에서 서브넷 마스크를 입력합니다.

게이트웨이

고정 IP 모드에서 게이트웨이를 입력합니다.

Dante 설정

Automatic: IP 주소가 DHCP 또는 Zero Configuration을 사용하여 자동으로 할당됩니다. DHCP 서버를 사용할 수 없는 경우 IP 주소는 TeamConnect Bar 자체에서 할당합니다.
Fixed IP: IP 주소를 수동으로 입력해야 합니다.
IP: 고정 IP 모드에서 IP 주소를 입력합니다.
Subnet: 고정 IP 모드에서 서브넷 마스크를 입력합니다.
Gateway: 고정 IP 모드에서 게이트웨이를 입력합니다.
VLAN ID: 올바른 네트워크로 라우팅하기 위한 VLAN ID 필드입니다 (기본값 = 100).

VLAN은 하나의 물리적 네트워크를 여러 개의 논리적 서브네트워크로 분리합니다. 이를 통해 하나의 물리적 스위치 포트에서 여러 개의 가상 네트워크를 생성할 수 있습니다. Dual Domain Mode를 사용할 때 Dante®와 Control Cockpit을 분리하여 사용할 수 있습니다. Dante® 네트워크의 경우, 하나의 네트워크 연결만 사용하여 VLAN을 통해 논리적으로 분리하고 독립적으로 운용할 수 있습니다. 프레임에는 VLAN ID를 포함하는 태그가 지정됩니다. 이를 통해 스위치 포트는 프레임이 어떤 Dante® VLAN에 속하는지에 대한 정보를 얻습니다.

MAC 주소

연결된 포트에 따라 장치의 고유한 MAC 주소를 표시합니다.

Bluetooth®

Bluetooth®는 기본적으로 비활성화되어 있습니다. Bluetooth®를 활성화하고 TC Bar를 Bluetooth® 지원 장치와 연결하려면 다음 단계를 수행합니다.

활성화됨을 클릭하여 Bluetooth® 기능을 활성화한 다음, 장치에서 초기 활성화가 완료될 때까지 약 10초 동안 기다립니다.
시작을 클릭하여 페어링 프로세스를 시작합니다.
사용 중인 장치에서 TC Bar의 이름을 검색한 후 연결을 클릭합니다. TC Bar가 목록에 표시되지 않으면 페어링 프로세스를 다시 시작합니다.

이미 페어링된 장치는 알려진 장치에 표시됩니다.

DANTE 프로토콜

Dante Controller 소프트웨어를 사용하여 Dante 호환 장치의 라우팅 및 동기화를 위한 Ethernet 기반 디지털 오디오 네트워크 프로토콜을 활성화합니다.

지속적인 Dante® 스트림

Dante®를 통해 마이크 스트림을 지속적으로 전송할 수 있습니다.

오디오 데이터는 Dante®를 통해 지속적으로 스트리밍됩니다. 이로 인해 전력 소비가 증가할 수 있습니다. 기능을 활성화하기 전에 Dante®를 통한 지속적인 오디오 전송이 해당 지역의 보안 및 규제 요구 사항을 준수하는지 확인하십시오.

주의

암호화되지 않은 오디오 통신의 위험

Dante®를 통한 통신은 기본적으로 암호화되지 않으며 제3자에 의해 도청되거나 악용될 수 있습니다.

민감한 내용이 전송되지 않을 때에만 Dante®를 통한 연속 전송을 활성화하십시오.

민감한 콘텐츠의 통신은 Dante Media Encryption 기능을 사용하여 Dante Director에서 암호화하십시오.

네트워크 모드

선택한 장치에서 DANTE 네트워크의 포트 구성을 표시합니다.

단일 도메인 모드(TC Bar 및 TC Bar M의 기본 모드)
이중 도메인 모드(TC Bar S 및 TC Bar M용)
스플릿 모드(TC Bar M 전용)

단일 도메인 모드:

이 모드는 일반적으로 컨트롤러(Sennheiser 또는 3rd Party)와 Dante를 동일한 물리 포트에서 하나의 IP만 사용해 동일 네트워크에서 운영하려는 경우에 사용합니다. 두 구성을 모두 설정하려면 제어 네트워크용 Sennheiser Control Cockpit과 다른 라우팅된 Sennheiser 장치용 Dante Controller가 필요합니다.

이중 도메인 모드:

이 모드는 일반적으로 두 개의 분리된 네트워크에서 하나의 네트워크 링크로 결합된 데이터 스트림을 수신한 후, 이를 두 개의 서로 다른 IP 및 MAC 주소로 다시 분리하려는 경우에 사용합니다. 이를 통해 하나의 스위치에서 Dante 네트워크와 제어 네트워크를 서로 독립적으로 운영할 수 있습니다.
출력되는 Dante® 데이터 패킷은 802.1Q 표준에 따라 VLAN(Virtual Local Area Network)으로 태깅됩니다. 입력되는 데이터 패킷도 내부적으로 올바르게 할당되도록 외부 네트워크에서 태깅되어야 합니다. 장치에 따라, 관리형 스위치를 사용해 출력되는 802.1Q 표준을 802.3으로 변환해야 할 수 있습니다.

스플릿 모드:

이 모드는 일반적으로 두 개의 분리된 네트워크에서 하나의 네트워크 링크로 결합된 신호를 수신한 후, 이를 두 개의 서로 다른 IP 주소로 다시 분리하려는 경우에 사용합니다. 이를 통해 각 네트워크마다 별도의 스위치를 사용하여 Dante 네트워크와 제어 네트워크를 서로 독립적으로 운영할 수 있습니다.
