Dual Domain Mode

이 모드에서는 제어 소프트웨어와 Dante Controller가 서로 다른 네트워크에 있으며 각각 다른 IP 주소를 가집니다. 송신되는 데이터 패킷은 VLAN (Virtual Local Area Network)으로 태그됩니다.

이 모드는 일반적으로 단일 네트워크 회선을 통해 두 개의 개별 네트워크에서 결합된 데이터 흐름을 수신하고 이 결합된 데이터 흐름을 다시 두 개의 다른 IP 및 MAC 주소로 해결하려는 경우에 사용됩니다. 이렇게 하면 동일한 스위치를 통해 Dante® 네트워크와 제어 네트워크를 서로 독립적으로 운영할 수 있습니다.

나가는 Dante® 데이터 패킷은 802.1q(Virtual Local Area Network) 표준에 따라 VLAN으로 태그가 지정됩니다. 들어오는 데이터 패킷 역시 내부 사용을 위해 올바르게 할당할 수 있도록 연결된 네트워크에서 태그를 지정해야 합니다. 장치에 따라 데이터 패킷은 Managed Switch를 통해 나가는 802.1q 표준에서 802.3으로 변환되어야 합니다.

Sennheiser Control Cockpit에서 VLAN Tagging을 활성화해야 합니다(Tagged VLAN 활성화(Dante® 네트워크) 참조).
다음의 경우 이 모드를 사용하십시오:

  • 스위치를 통해 Dante®와 제어 네트워크를 모두 구성하려는 경우

  • 두 개의 서로 다른 IP를 사용하여 제어 네트워크와 Dante® 네트워크를 개별적으로 주소 지정하려는 경우

  • TC Bar의 단일 네트워크 연결을 통해 두 네트워크를 모두 제어하려는 경우

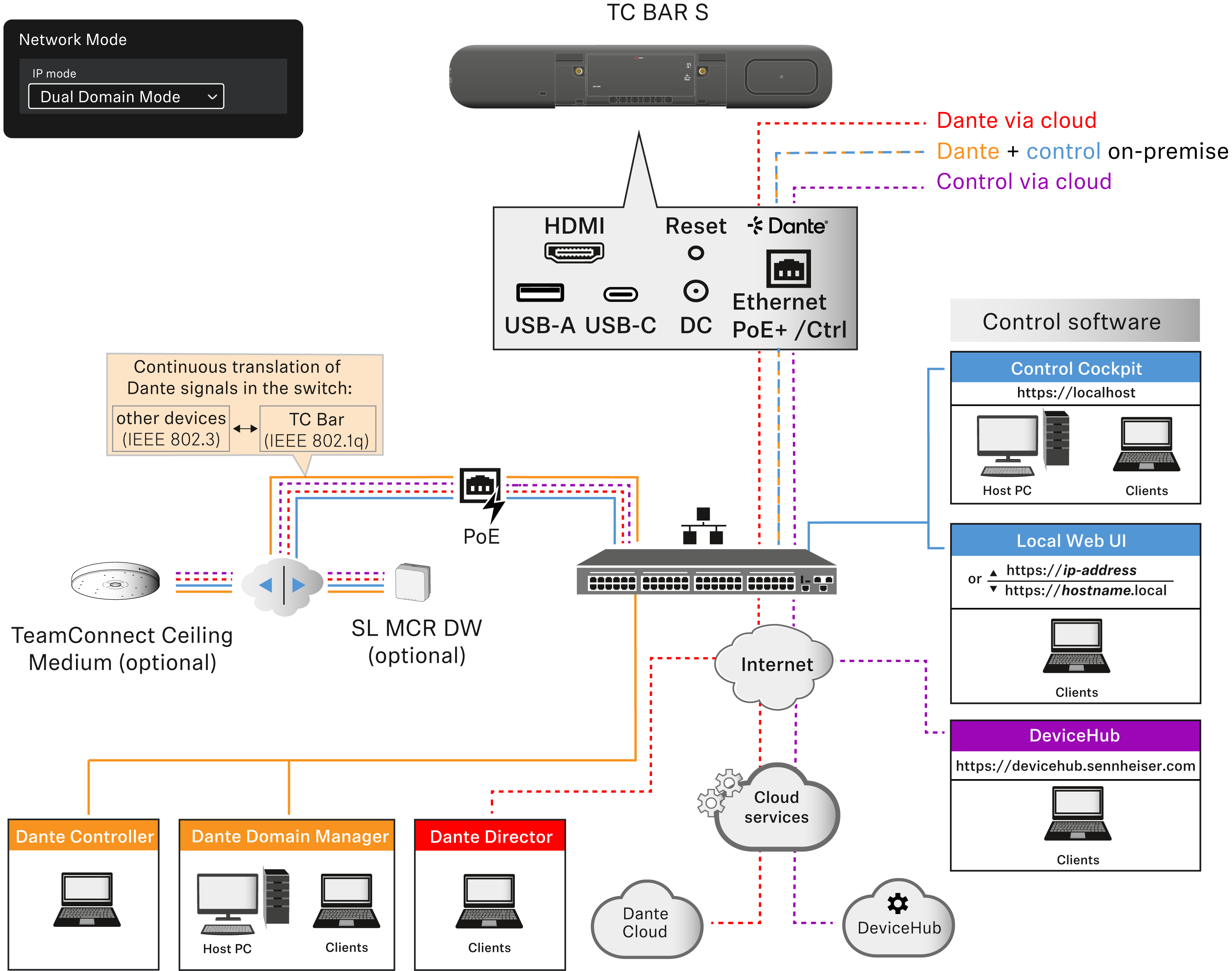

TC Bar S의 간소화된 네트워크 다이어그램:

  • TC Bar S는 이 모드에서 두 개의 서로 다른 IP 주소를 수신합니다.
  • 한 IP는 Control Cockpit을 통해 TC Bar에 주소를 지정하는 데 사용됩니다.
  • 다른 IP는 Dante Controller를 통해 TC Bar에 주소를 지정하는 데 사용됩니다.

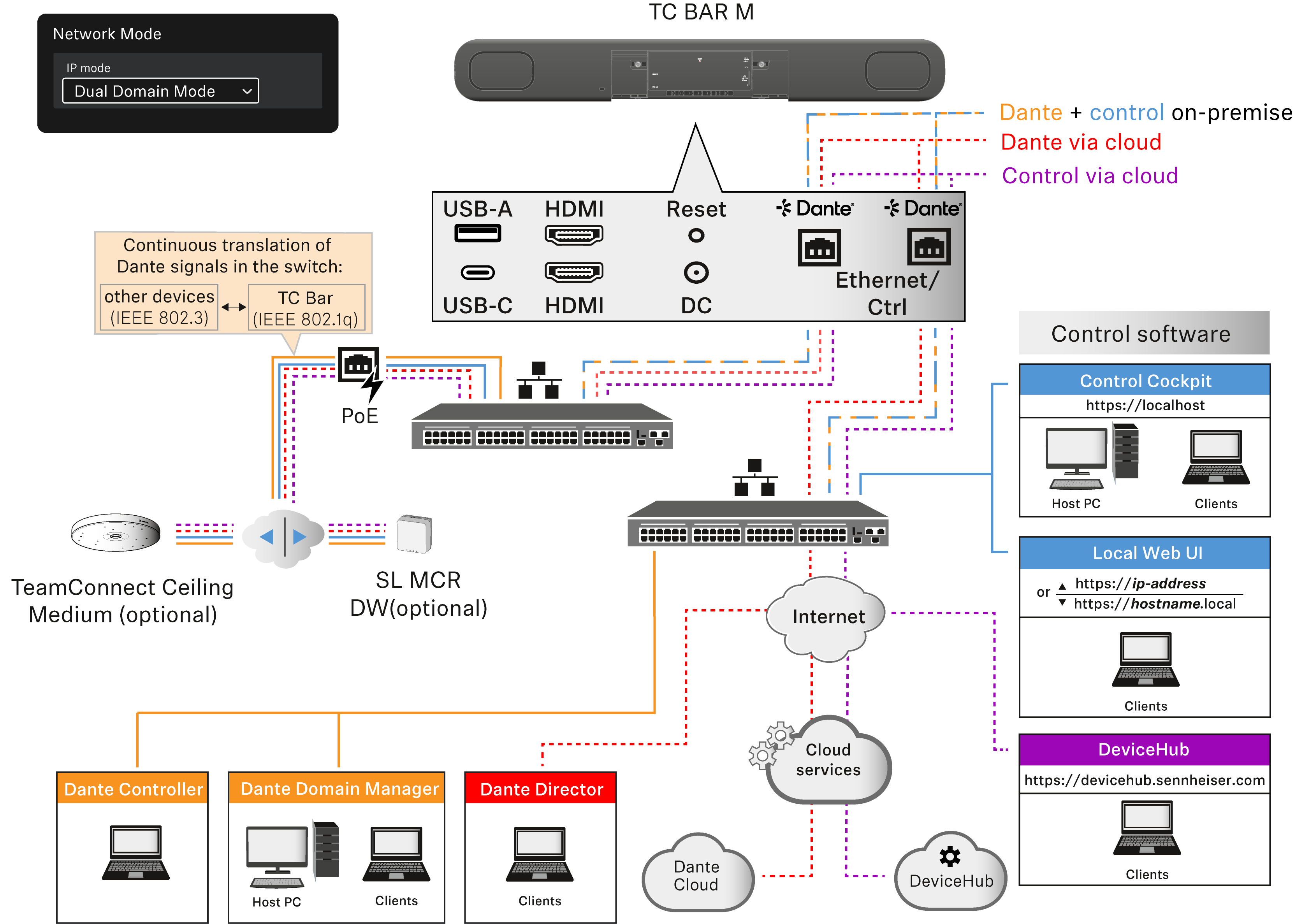

TC Bar M의 간소화된 네트워크 다이어그램:

  • TC Bar M은 이 모드에서 두 개의 서로 다른 IP 주소를 수신합니다.
  • 두 이더넷 포트는 Control Cockpit과 Dante Controller를 통해 TC Bar에 주소를 지정하는 데 모두 사용할 수 있습니다. 이 경우 한 IP는 Dante에, 한 IP는 Cocopit에 사용할 수 있습니다.
  • 연결된 모든 확장 장치는 Bar M이 통합 스위치를 통해 신호를 전달하기 때문에 Dante Controller와 Control Cockpit을 통해 모두 관리할 수 있습니다.
  • Dante Controller를 사용하는 경우 데이터 패킷에도 VLAN 태그가 지정됩니다(Tagged VLAN 활성화(Dante® 네트워크) 참조).
항상 공통 스위치를 통해 실행되지 않는 두 개의 다른 네트워크에 TC Bar M을 연결해야 합니다. 그렇지 않은 경우 네트워크 루프가 발생할 위험이 있습니다(네트워크 루프(Network Loops)의 위험 참조).

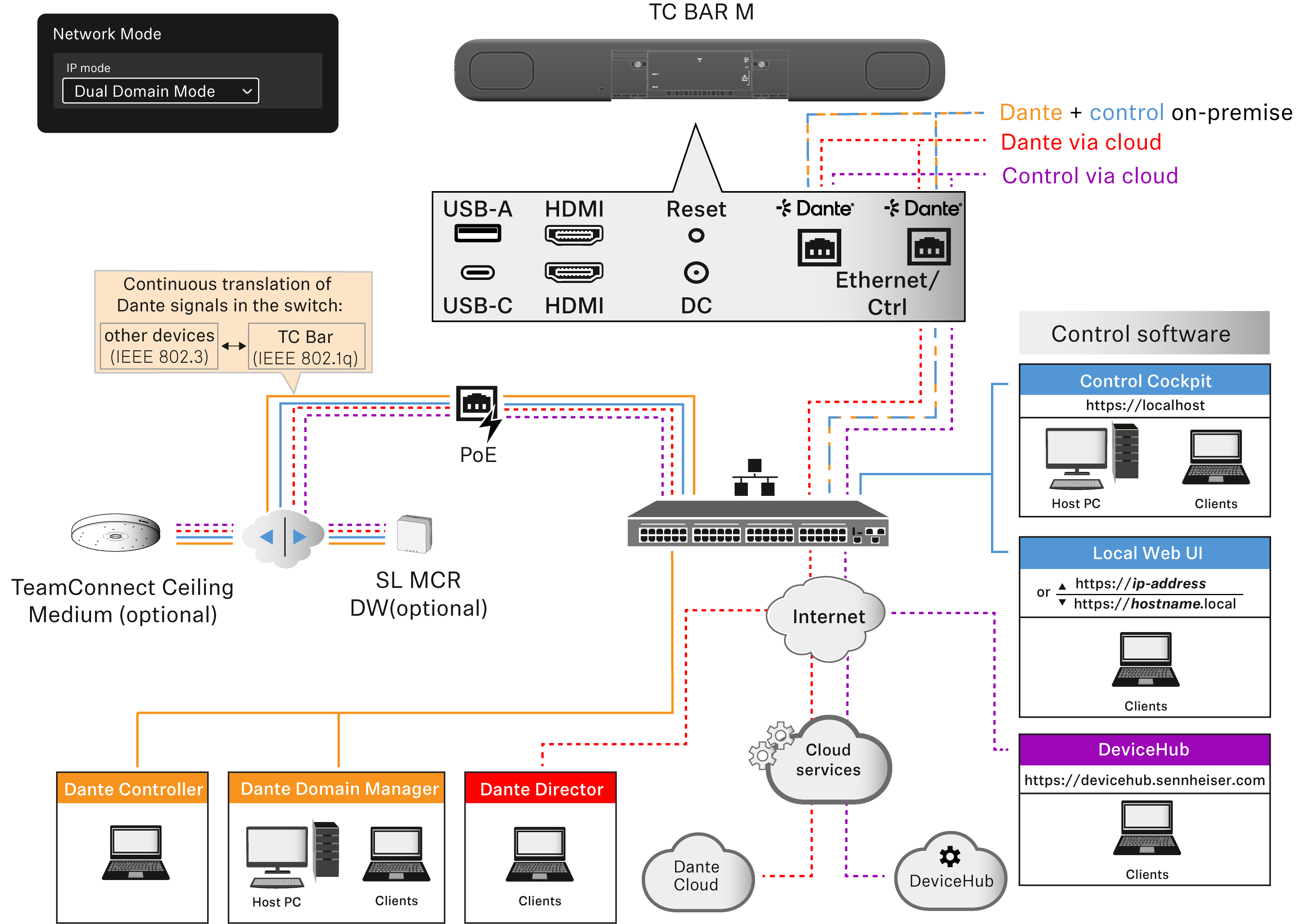

대체 연결 옵션:

확장 장치(예: TCC M 또는 MCR)는 두 번째 이더넷 포트를 통해 연결되지 않고 개별 케이블을 사용하여 외부 스위치를 통해 연결됩니다.
