Analyser le spectre de fréquences
-
Changez à l’onglet « Fréquences/Bandes » et cliquez sur « Analyse spectrale ».

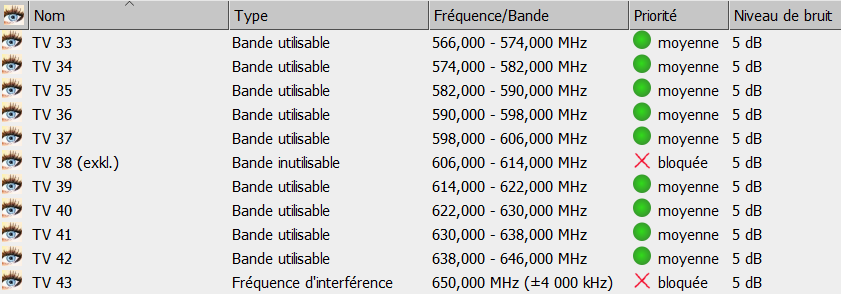

Le résultat de l’analyse spectrale est affiché sous forme de liste dans la partie supérieure de la fenêtre et visuellement sur le graphique.

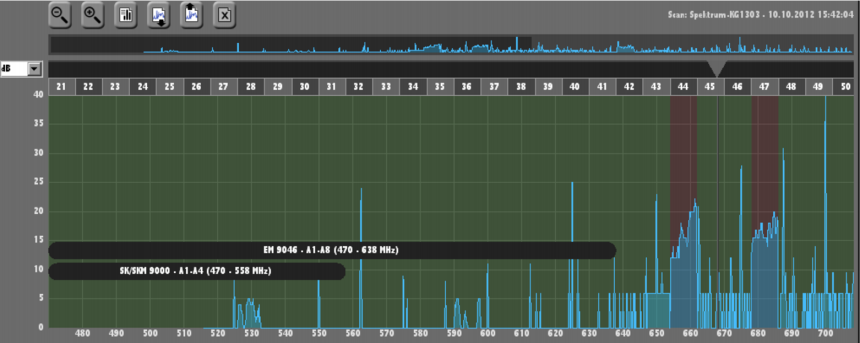

Les bandes de fréquences utilisables sont affichées en vert transparent (peuvent être affichées/masquées via la case à cocher « Bandes utilisables » dans la zone « Filtres de fréq./bandes »).
Les bandes de fréquences inutilisables sont affichées en rouge transparent (peuvent être affichées/masquées via la case à cocher « Bandes inutilisables » dans la zone « Filtres de fréq./bandes »).

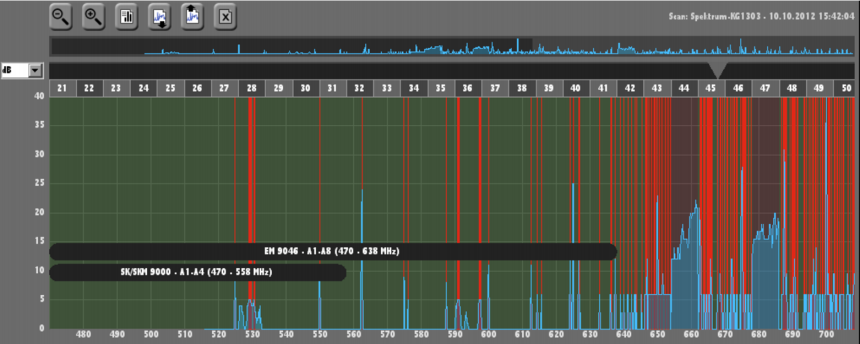

Les fréquences d’interférence sont représentées par des lignes oranges verticales (peuvent être affichées/masquées via la case à cocher « Fréquences d’interférence » dans la zone « Filtres de fréq./bandes ») :
Les fréquences d’interférence ne sont pas prises en compte lors du calcul des produits d’intermodulation et sont omises lors du placement de nouvelles fréquences.

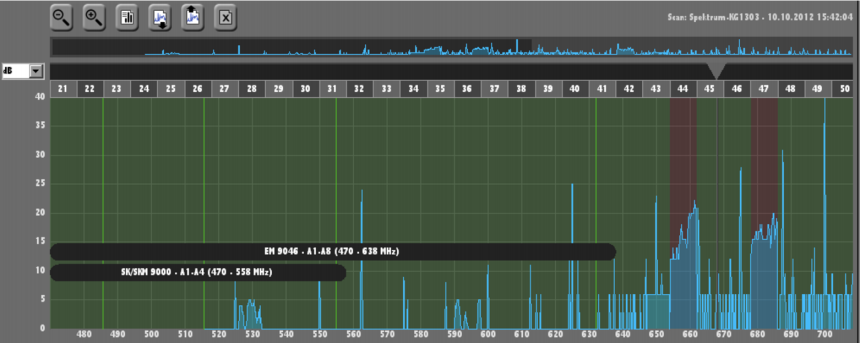

Les fréquences discrètes sont représentées par des lignes vertes verticales (peuvent être affichées/masquées via la case à cocher « Fréquences discrètes » dans la zone « Filtres de fréq./bandes ») :
En accordant ces fréquences une priorité plus haute, elles peuvent être priorisées par rapport à des bandes utilisables chevauchantes ou des bandes indéfinies lors de la coordination.
