L’outil « Enregistreur de niveau RF »

L‘outil « Enregistreur de niveau HF » vous permet de contrôler la qualité de réception de votre système microphonique sans fil. Vous relevez de plus l‘intensité de champ de chaque émetteur partout sur la scène et optimisez les positions d'antenne à l‘aide de la représentation graphique détaillée.

Consultation de « Enregistreur de niveau RF »

  • Commutez vers l’onglet « Outils » dans la fenêtre système.
  • Double-cliquez sur l’icone « Enregistreur de niveau RF ».

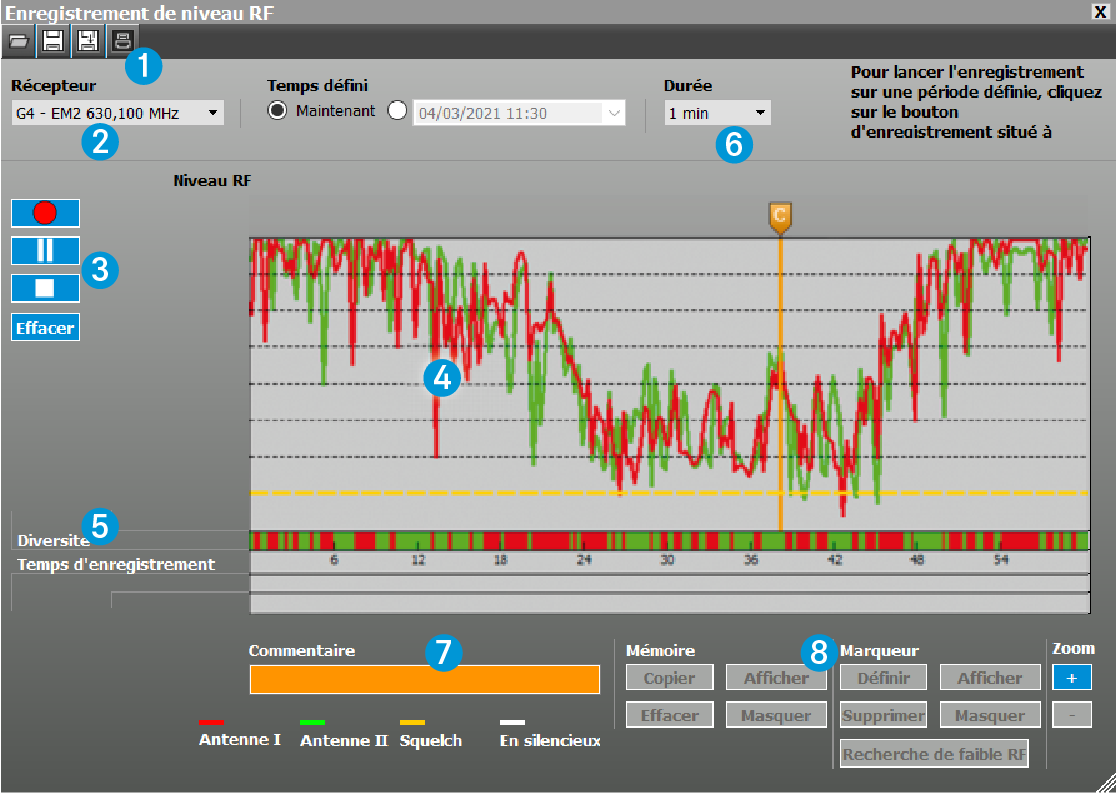

La fenêtre « Enregistreur de niveau RF »

1 En-tête

2 Zone de préréglages

Cette zone vous permet

3 Barre de relevé

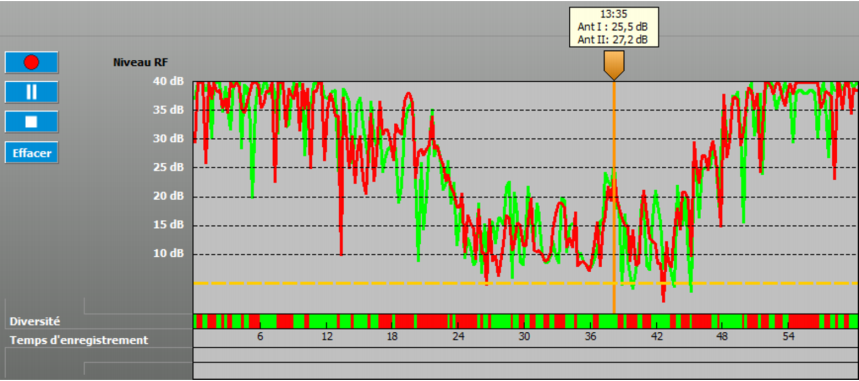

4 Diagramme du relevé « Niveau HF »

Le diagramme montre l’intensité de champ mesurée des deux canaux du récepteur sur une période définie.

Les valeurs mesurées de l’intensité de champ « Niveau HF » sont indiquées pendant la période de mesure sous forme de barres de couleur. La valeur d‘affichage maximum du niveau d‘intensité de champ est de 40 dB.

  • rouge: Canal Diversité Antenna I/Antenna A
  • vert: Canal Diversité Antenna II/Antenna B
  • jaune: Valeur limite du niveau de squelch
  • blanc: En silencieux

5 Affichages « Mémoire », « Diversité » et « Temps d’enregistrement »

Affichage « Mémoire »

L’affichage « Mémoire » apparaît uniquement en cas d’affichage d’un relevé de la mémoire temporaire (voir Enregistrement temporaire et comparaison du relevé).

Affichage « Temps d’enregistrement »

La durée de la mesure est reproduite sur l’axe x avec l’indication du temps sur la ligne « Temps d’enregistrement ». Le temps de mesure dépend des préréglages effectués sous « Durée » (voir Préréglage des valeurs limites et gammes de fréquences – uniquement « Analyseur de spectre HF »).

Affichage « Diversité »

Les barres de l’affichage « Diversité » indiquent la branche de récepteurs active.

  • rouge: l’intensité de champ mesurée de l’« Antenne I » / « Antenne A » est plus forte que celle de l’« Antenne II » / « Antenne B »
  • vert: l’intensité de champ mesurée de l’« Antenne II » / « Antenne B » est plus forte que celle de l’« Antenne I » / « Antenne A »
  • blanc: l’intensité de champ mesurée des deux antennes se situe sous la valeur limite du niveau de squelch. Le récepteur est mis en sourdine

Exemple :

A 15h00, la barre est verte : l’antenne I/A est donc active. A 16h00, l’intensité de champ de l’antenne II/B est plus forte. L’antenne II/B est activée : la surface sur la ligne « Diversité » devient rouge.

6 Affichage de la date, de l’heure et de la durée définie pour le relevé

La date et l’heure actuelles, de même que la durée réglée du relevé sont indiquées à côté du diagramme. La date et l’heure sont reprises du système d’exploitation. La durée du relevé est définie dans les préréglages de « Durée » (voir Préréglage des valeurs limites et gammes de fréquences – uniquement « Analyseur de spectre HF »).

7 Champ de saisie « Commentaire »

Il est possible de marquer et de commenter les événements importants. Les marqueurs sont affichés sous forme de lignes bleues verticales. Un petit drapeau bleu apparaît au-dessus.

La ligne et le drapeau virent à l’orange lorsque vous cliquez sur un marqueur. Une case contenant l’heure et l’intensité de champ mesurée des deux antennes apparaît en cas de contact de votre souris avec un marqueur.

Vous pouvez saisir un commentaire dans le champ « Commentaire » lorsque vous cliquez sur un marqueur. Un « C » apparaît dans le drapeau du marqueur. Le commentaire apparaît à nouveau lorsque vous cliquez sur le marqueur (voir Marquage et commentaire des valeurs mesurées).

8 Groupes « Mémoire », « Marqueur » et « Zoom »
