L’outil « Analyseur de spectre HF »
Informez-vous précisément de l‘affectation du spectre des fréquences. L‘outil « Analyseur de spectre HF » vous offre le niveau de sécurité requis en matière de conception de votre système sans fil : une technologie de dernière génération, plus fiable que n‘importe quelle liste.
Vous devrez régler à nouveau la fréquence du récepteur à la fin de la procédure de mesure à l’aide de « Analyseur de spectre HF ».
Consultation de « Analyseur de spectre HF »
- Commutez vers l’onglet « Outils » dans la fenêtre système.
- Double-cliquez sur l’icone « Analyseur de spectre HF ».

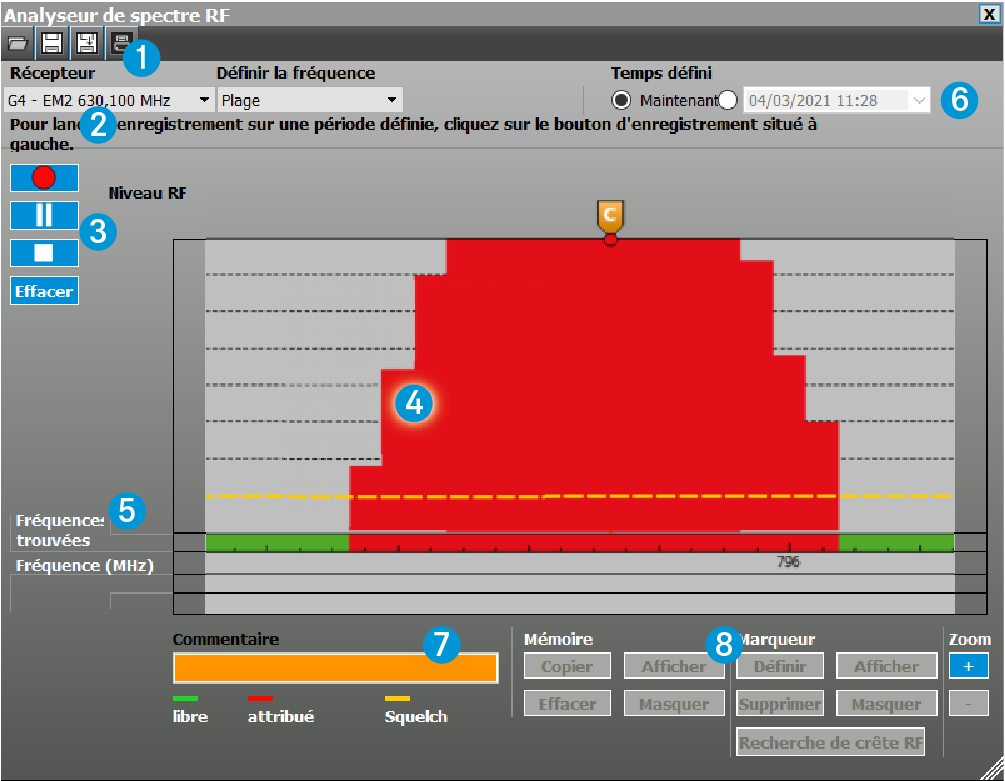

1 En-tête
2 Zone de préréglages
Cette zone vous permet :
- de sélectionner un récepteur stationnaire (voir Sélection de récepteurs stationnaires pour le relevé),
- d‘adapter la plage de fréquence pour le relevé (voir Saisie des valeurs limites pour les fréquences inférieure et supérieure) et
- de définir le moment du relevé (voir Préréglage de l’heure de démarrage).
3 Barre de relevé

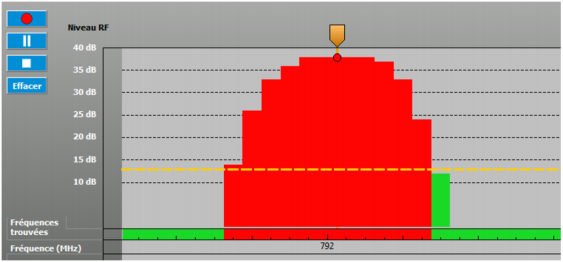

4 Diagramme du relevé « Niveau HF »
Le diagramme indique l‘intensité de champ mesurée des différentes fréquences de la plage du récepteur sous forme d‘une barre verticale en dB (valeur max. : 40 dB).
Le réglage du niveau de squelch fait office de référence. Le niveau de squelch est affiché sous forme d’une ligne horizontale pointillée en jaune.
- vert : « libre » : l‘intensité de champ est inférieure à la valeur limite du niveau de squelch et est affichée comme fréquence libre
- rouge : « attribué » : l‘intensité de champ est supérieure à la valeur limite du niveau de squelch et est affichée comme fréquence assignée
- jaune : « Squelch » : valeur limite de niveau de squelch
Vous pouvez ajuster la valeur limite du niveau de squelch dans la fenêtre « Paramètres » (voir Réglage des paramètres dans la fenêtre « Caractéristiques »).
5 Vous pouvez ajuster la valeur limite du niveau de squelch dans la fenêtre « Paramètres »
Affichage « Fréquences trouvées »
La ligne « Fréquences trouvées » affiche les fréquences occupées détectées pendant le relevé sous forme d’une case rouge.
Affichage « Fréquence (MHz) »
Les fréquences sont reproduites sur l‘axe x dans la ligne « Fréquence (MHz) ». La plage de fréquence dépend du récepteur sélectionné et des préréglages effectués sous « Définir les fréquences ».
Affichage « Mémoire »
L’affichage « Mémoire » apparaît uniquement en cas d’affichage d’un relevé de la mémoire temporaire (voir Enregistrement temporaire et comparaison du relevé).
6 Affichage de la date et de l’heure
La date et l’heure actuelles apparaissent à côté du diagramme. La date et l’heure sont reprises du système d’exploitation.
7 Champ de saisie « Commentaire »
Il est possible de marquer et de commenter les événements importants. Les marqueurs sont affichés sous forme de lignes bleues verticales. Un petit drapeau bleu apparaît au-dessus.
La ligne et le drapeau virent à l’orange lorsque vous cliquez sur un marqueur. Une case contenant l’heure et l’intensité de champ mesurée des deux antennes apparaît en cas de contact de votre souris avec un marqueur.
Vous pouvez saisir un commentaire dans le champ « Commentaire » lorsque vous cliquez sur un marqueur. Un « C » apparaît dans le drapeau du marqueur. Le commentaire apparaît à nouveau lorsque vous cliquez sur le marqueurn (voir Marquage et commentaire des valeurs mesurées).
