Définition du mode de commande

Vous pouvez définir le mode de commande pour le bouton COM.

Les réglages des canaux de sortie audio sélectionnés peuvent varier selon que le mode de commande est actif ou inactif.

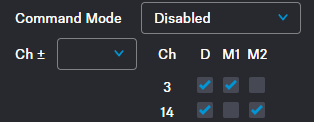

Mode de commande désactivé :
Mode de commande activé :

Cette option est uniquement disponible si Mic est sélectionné comme entrée audio.

Les options suivantes sont disponibles séparément pour chaque canal de sortie audio sélectionné de la Base Station :

Désactivé – l’audio est soit activé soit désactivé
Momentané – maintenez le bouton COM enfoncé
Verrouillage – appuyez sur le bouton COM pour changer l’état

Pour définir un mode de commande :

Dans la barre supérieure, accédez à Configuration > Mobile Devices > Mic Settings.
Sélectionnez la valeur Mic dans la liste des entrées audio.
Sélectionnez le mode audio dans la liste déroulante Link Mode.
Sélectionnez un canal audio dans la liste déroulante Ch ±.
Sélectionnez le mode dans la liste déroulante Command Mode.

Si vous avez sélectionné Momentary :

Définissez les options pour le canal audio en cliquant dans les cases.

Signification des lettres et des couleurs :
T = talk

M = mute

rouge = audio inactif

bleu = audio actif
Maintenez le bouton COM enfoncé.
L’icône change en .
La transmission audio change :

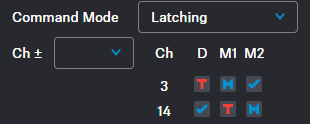

Si vous avez sélectionné Latching :

Définissez les options pour le canal audio en cliquant dans les cases.

Signification des lettres et des couleurs :
T = talk

M = mute

rouge = audio inactif

bleu = audio actif
Appuyez sur le bouton COM.
L’icône change en .
La transmission audio change :

Le mode de commande est défini.

Si l’appareil mobile est éteint ou si l’antenne est en sourdine, la couleur des réglages devient bleue.
