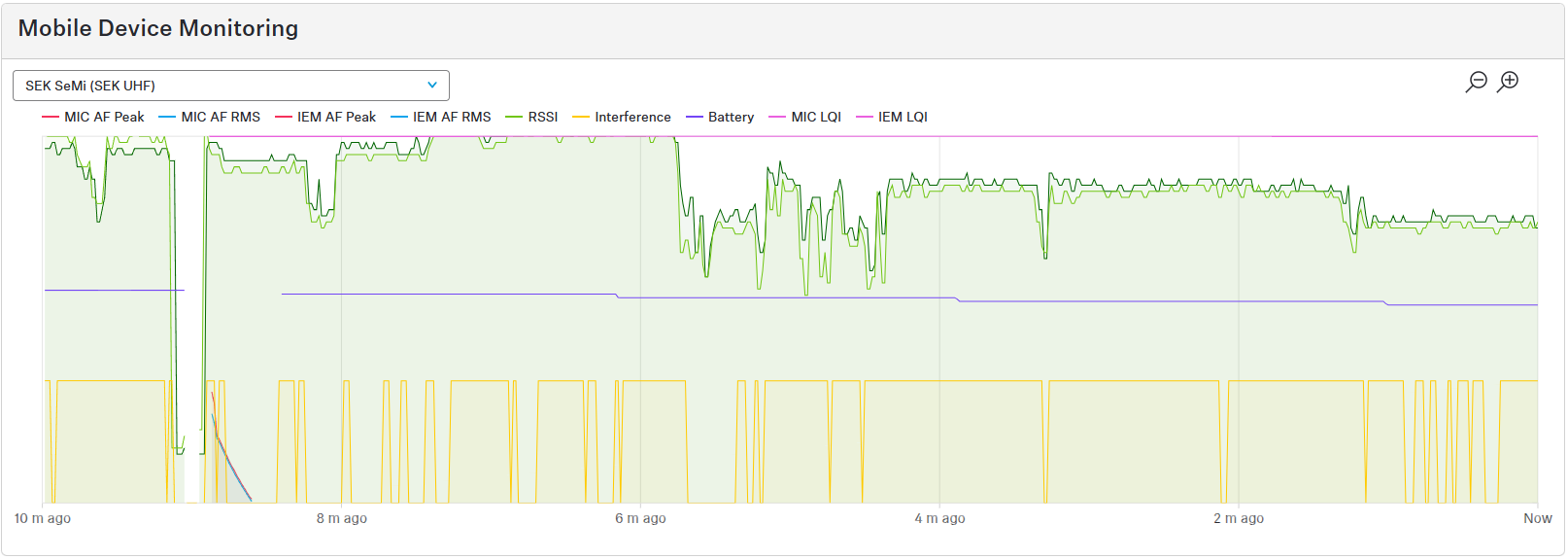

Mobile Device Monitoring

Vous pouvez surveiller ici les données en direct des appareils mobiles sous forme de graphiques.

Les données sont uniquement en direct, ne peuvent pas être agrandies à un moment précis et ne peuvent pas être enregistrées.

Pour afficher les données, cliquez sur la barre de menu grise Mobile Device Monitoring.

Les données sont identiques à celles affichées dans la section des appareils mobiles ci-dessous.

Basculer entre les appareils mobiles.
Sélectionnez les données souhaitées en cliquant sur les valeurs ou double-cliquez pour isoler/afficher tout.
Zoomez ou dézoomez de 10 h en arrière jusqu’à maintenant.

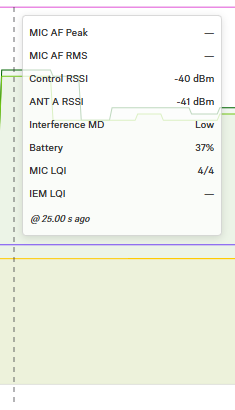

Survolez les graphiques pour afficher les détails.

Le graphique RSSI affiche différents paramètres

canal de contrôle et
signal reçu depuis jusqu’à quatre antennes.

Les interférences sont indiquées en quatre niveaux.

Aucun
Faible
Moyen
Élevé
