Balayage de la fréquence HF

Vous pouvez effectuer un balayage de fréquence pour vérifier l’état actuel de la fréquence dans votre zone environnante.

Le balayage de fréquence fournit un aperçu de l’état de la fréquence à l’endroit où vous vous trouvez. Vous pouvez enregistrer la configuration de l’antenne sous la forme d’un fichier d’informations au format .csv. Ce fichier peut être utilisé en tant que fichier de sauvegarde pour récapituler vos réglages ou en tant que fichier d’informations sur les fréquences locales propres à votre environnement spécifique. Vous pouvez analyser les fréquences de toutes les antennes connectées à la Base Station.
Le balayage peut être lancé :
  • à partir de l’onglet Configuration HF pour obtenir un petit extrait sans aucun détail, ou
  • à partir de l’onglet Balayage de fréquence pour obtenir un aperçu détaillé de l’état de la fréquence.

Les résultats du balayage seront affichés à l’aide de deux courbes différentes :

  • Crête (rouge) = valeur maximale

  • RMS (bleu) = puissance ou intensité moyenne

Veuillez noter que l’antenne ne doit pas être affectée à un canal HF avant le balayage (voir Affectation d’une antenne au canal HF).
Pour balayer la fréquence HF à partir de l’onglet Configuration HF :
  1. Dans la barre de navigation supérieure, accédez à Configuration > Configuration HF.

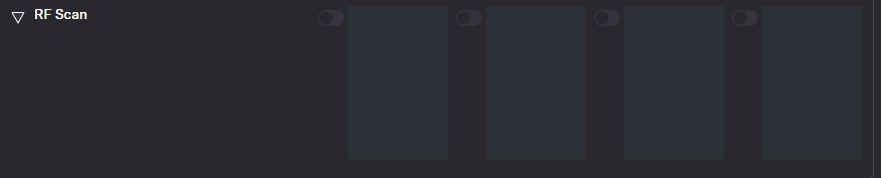

    Le menu déroulant Balayage HF contient quatre interrupteurs à bascule qui permettent d’activer et de désactiver la fonction de balayage pour chaque antenne connectée.

  2. Cliquez sur l’interrupteur à bascule de l’antenne à balayer pour lancer immédiatement un balayage.

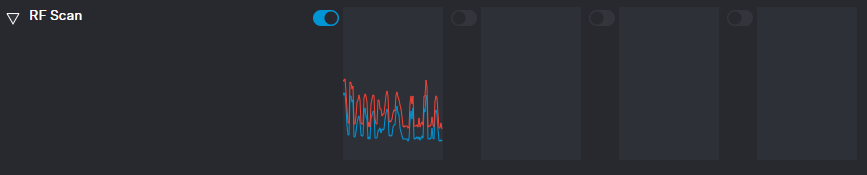

    Un point bleu apparaît dans le carré et le résultat du balayage est représenté sous la forme d’une petite courbe de fréquence après environ 5 secondes.

  3. Pour consulter les résultats,
    • cliquez sur le petit symbole de fréquence ou
    • accédez à Balayage de fréquence dans la barre supérieure.

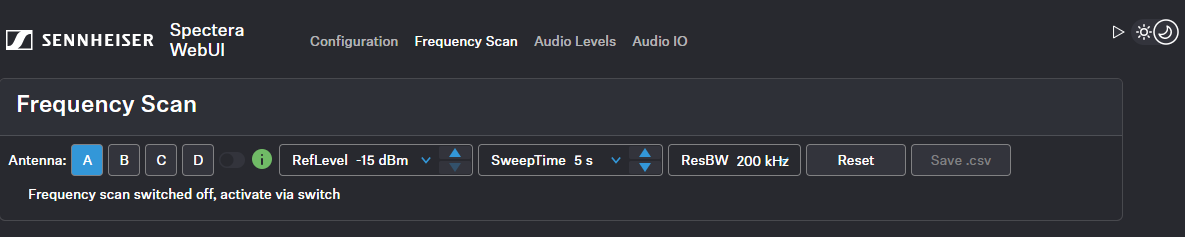

Pour balayer la fréquence HF à partir de l’onglet Balayage de fréquence :
  1. Dans la barre supérieure, accédez à l’onglet Balayage de fréquence.
  2. Sélectionnez l’antenne à balayer et ajustez les réglages de votre choix.
  3. Activez l’interrupteur à bascule pour lancer le balayage.
    Le balayage de fréquence démarre et le résultat est affiché dans un diagramme de fréquence détaillé. Les plages de fréquences prises en charge apparaissent en vert et les plages non prises en charge en gris.

Pour réinitialiser un balayage :
  1. Cliquez sur Réinitialiser.
    Le balayage actuel est réinitialisé.
Pour enregistrer les résultats du balayage sous la forme d’un fichier .csv :
  1. Cliquez sur Enregistrer au format .csv.
    La configuration de l’antenne a été téléchargée localement sur votre ordinateur sous la forme d’un fichier .csv.
La fréquence de votre antenne connectée a été balayée.
