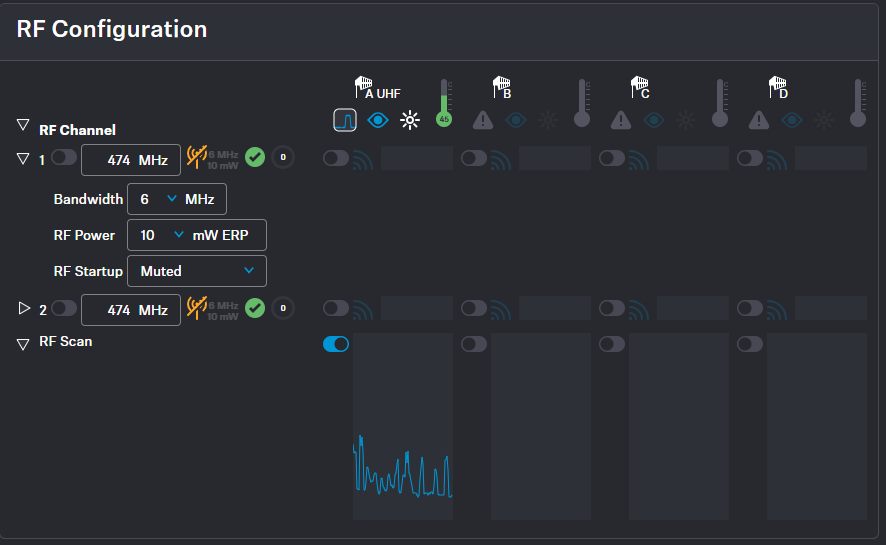

Configuration HF

Vous pouvez configurer ici votre canal HF et vérifier l’état des autorisations locales, de l’antenne connectée et des éventuelles interférences de fréquence dans la zone environnante.

Canal HF

  • Affichage de deux canaux HF configurables possibles RfC 1 et RfC 2
  • Affichage de l’antenne (A‑D) affectée au canal HF

Fréquence

  • Réglages de la fréquence du canal HF
  • La saisie est validée à l’aide de la touche ENTER
    La saisie ne peut pas être validée en changeant de champ avec TAB.
  • Indication de l’état du canal HF avec les réglages actuels
  • Indication de l’autorisation pour le pays local en fonction des réglages du canal HF
    • Propriétés valides conformément à la licence et aux réglementations locales
    • Propriétés non valides conformément à la licence et aux réglementations locales
      La fréquence et la largeur de bande doivent être conformes aux réglementations locales.
  • Taux d’utilisation de la largeur de bande HF totale en %

Largeur de bande

  • Réglages de la largeur de bande du canal HF
    La saisie ne peut pas être validée en changeant de champ avec TAB.
    La fréquence et la largeur de bande doivent être conformes aux réglementations locales. L’autorisation est affichée au moyen des icônes (valide) et (non valide).

Puissance HF

  • Réglage de la puissance d’émission de l’émetteur
    La fréquence et la largeur de bande doivent être conformes aux réglementations locales. L’autorisation est affichée au moyen des icônes (valide) et (non valide).

Démarrage HF

  • Réglages pour le premier démarrage HF après l’arrêt de l’appareil ou lors de la sortie de veille de l’appareil.

Antenne

  • Affichage des antennes disponibles (A‑D)
  • Indication de l’état de disponibilité du canal HF
  • Bouton d’identification pour l’antenne configurée (clignote en blanc 3×)
  • Luminosité de la LED de l’antenne (off, dim, standard, bright)
  • Température actuelle de l’antenne
  • Indication de HF active
  • Indication de fréquence sans aucune interférence
  • Indication de fréquence avec interférences dans la zone environnante
