Plusieurs pièces – Installation et mise en service (SL Rack Receiver DW et SL Multi-Channel Receiver DW)

Lors d'une installation de SpeechLine Digital Wireless dans plusieurs pièces, il est important que vous exécutiez les étapes suivantes l'une après l'autre et de pièce en pièce. Lors de l'installation dans une pièce, tous les autres appareils installés dans toutes les autres pièces doivent être éteints.

  1. Installez tous les récepteurs multicanaux SL Multi-Channel Receiver DW au mur ou au plafond de sorte que les faces avant des récepteurs soient orientées en direction de la pièce.

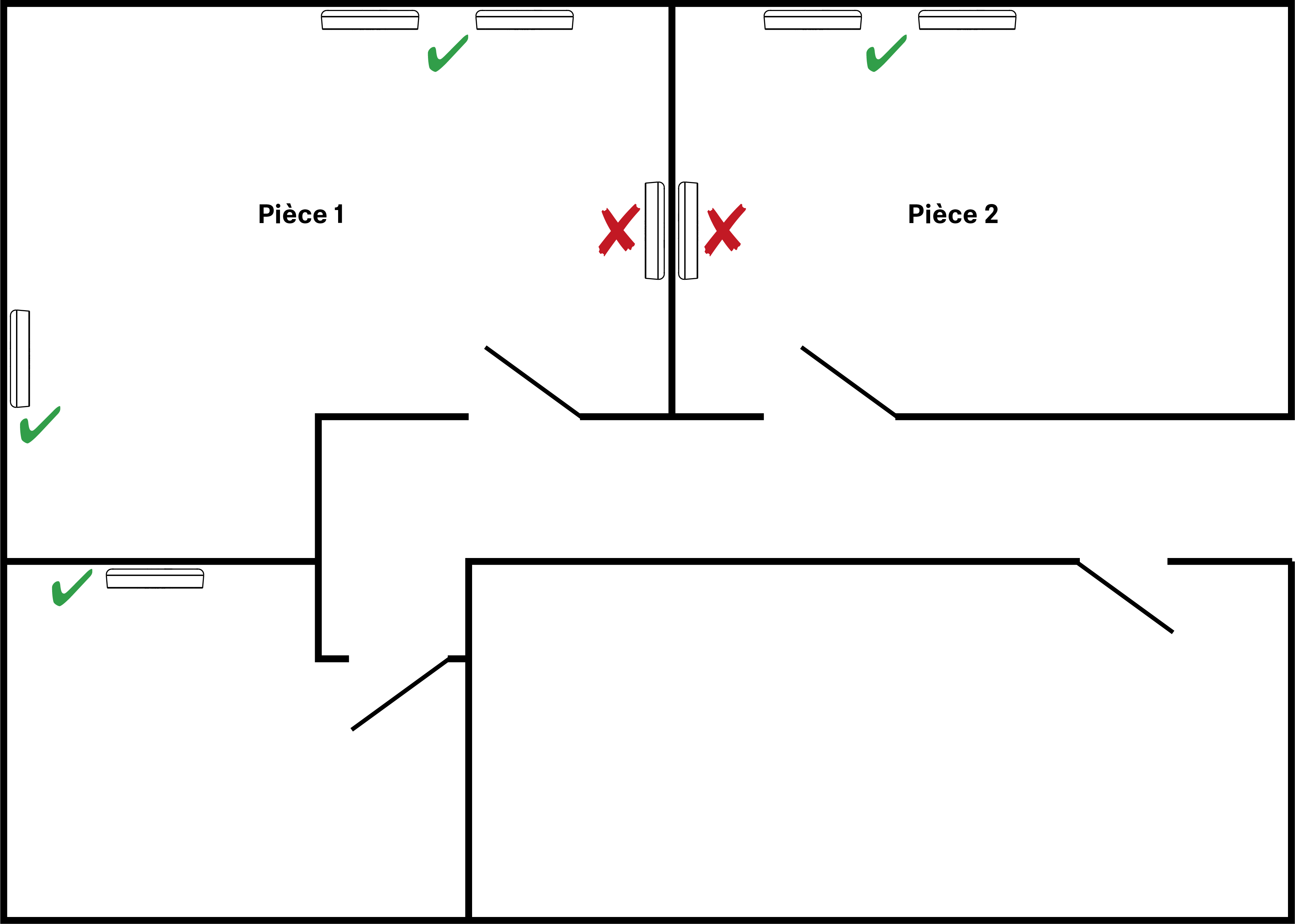

    Remarque : afin de garantir la fonctionnalité maître / esclave, les récepteurs doivent être montés les uns à côté des autres, et non dos à dos, comme indiqué dans l'illustration suivante.

  2. Installez tous les récepteurs SL Rack Receiver DW d'une pièce dans un rack et câblez-les (alimentation électrique, audio et LAN) (voir Monter le(s) récepteur(s) dans un rack et Raccorder les câbles au récepteur).
  3. Montez pour les récepteurs en rack toutes les antennes comme recommandé (voir Recommandations pour le montage des antennes).
  4. Raccordez un câble LAN, lequel fournit une alimentation par PoE, à la prise RJ-45 Dante I / PoE / Ctrl du premier récepteur multicanal SL Multi-Channel Receiver DW (voir Raccorder les câbles au récepteur).
    Ce récepteur devient le récepteur maître.
  5. Appairez tous les émetteurs.
  6. Réglez la puissance d'émission du récepteur sur la valeur souhaitée conformément aux indications spécifiées dans le logiciel Sennheiser Control Cockpit.
  7. Vérifiez la qualité de réception/la puissance d'émission en effectuant la fonction Walk Test.
  8. Si nécessaire, ajustez la puissance d'émission et vérifiez de nouveau la qualité de réception (Walk Test).
  9. Raccordez un câble LAN, lequel fournit une alimentation par PoE, à la prise RJ-45 Dante I / PoE / Ctrl de tous les autres récepteurs multicanaux SL Multi-Channel Receiver DW (voir Raccorder les câbles au récepteur).
    Ces récepteurs se synchronisent avec le récepteur maître.
  10. Réglez pour tous les récepteurs multicanaux la même puissance d'émission que celle réglée sur le récepteur maître.
  11. Allumez maintenant tous les récepteurs en rack.
    Ces récepteurs se synchronisent avec le récepteur maître.
  12. Éteignez et rallumez tous les récepteurs sauf le récepteur maître. Le récepteur maître doit rester allumé pendant tout ce temps.
  13. Éteignez tous les appareils dans cette pièce et répétez ces étapes pour configurer la pièce suivante.
