Monter le(s) récepteur(s) dans un rack
Ce chapitre décrit comment placer un récepteur individuel ou deux récepteurs côte à côte dans un rack.
Vous pouvez également poser le récepteur, sans le monter de manière fixe. Vous apprendrez comment placer le récepteur sous : Placement du récepteur.
| ATTENTION | |
|---|---|
Risques dus à une température trop élevée, une charge mécanique ou aux courants de décharge
Lors du montage dans un rack, un récepteur peut être endommagé par surchauffe ou par une surcharge mécanique.
Veillez à ce que la température dans le rack ne dépasse pas la température maximale indiquée dans les caractéristiques techniques.
Veillez à ce qu'aucun récepteur dans le rack ne soit soumis à une charge mécanique.
Veillez à ne pas surcharger les circuits électriques en utilisant, si nécessaire, une protection contre les surintensités.
Veillez à ce que les courants de décharge de tous les blocs secteurs ne dépassent pas les valeurs limites autorisées en mettant, si nécessaire, le rack à la terre au moyen d'une connexion supplémentaire.
| |
Pour monter le récepteur dans un rack, il vous faut l'accessoire de montage GA 4, voir Kit de montage en rack GA 4.
Poser des équerres de montage (pour placer un seul récepteur)
-
Vissez les équerres de montage sur les côtés du récepteur en utilisant les vis cruciformes précédemment enlevées.
Veillez à ce que les extrémités coudées des équerres de montage pointent vers l‘avant.

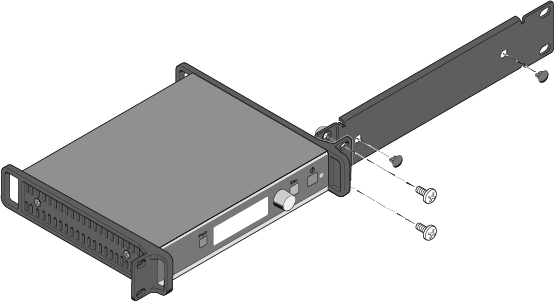

Monter le récepteur dans un rack
-
Utilisez les deux vis cruciformes fournies pour visser le rail de jonction de l'accessoire de montage GA 4 à l’une des deux équerres de montage du récepteur.
Veillez à visser l’extrémité coudée du rail de jonction munie de trous ronds.

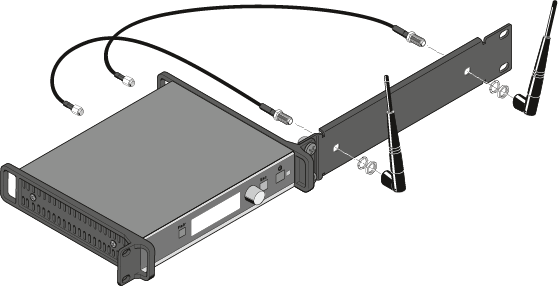

Monter les antennes bâtons à l'avant du rack
-
Passez les autres extrémités des câbles d'antenne par les passages pour les antennes du rail de jonction et vissez-les sur les antennes bâtons comme indiqué sur l'illustration.

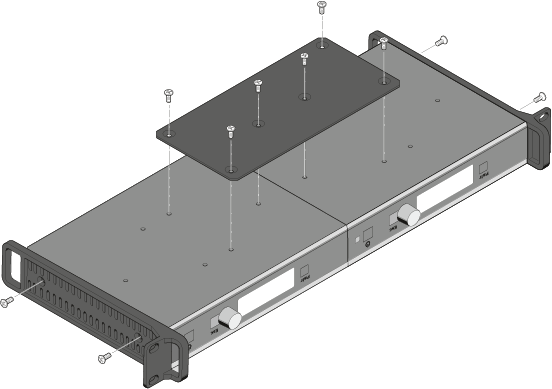

Monter la tôle de raccordement et poser les équerres de montage (pour placer deux récepteurs côte à côte)
-
Positionnez la pièce de jonction au-dessus des trous sur le dessous des récepteurs et vissez la pièce de jonction avec les six vis cruciformes comme indiqué sur l'illustration.
Raccorder l'antenne murale AWM 2 ou AWM 4 au récepteur
En alternative aux antennes bâtons fournies, vous pouvez aussi utiliser une antenne murale. Vous trouverez des informations supplémentaires sous Antenne murale AWM 2 / AWM 4.
