Dans cette partie de la documentation, vous trouverez les informations suivantes qui vont vous aider à planifier le système.
Recommandations pour le montage des antennes
Option 3 : montage dans un rack - sur le devant

Planification du système
Dans cette partie de la documentation, vous trouverez les informations suivantes qui vont vous aider à planifier le système.
- Préparation de la planification
  Les aspects suivants doivent être pris en compte au début de la planification :
- Recommandations pour le montage des antennes
  - Installation et planification d'antennes pour SpeechLine Digital Wireless
    Il convient de tenir compte des informations suivantes pour l'installation des appareils SpeechLine Digital Wireless dans chaque pièce :
  - Options pour le montage des antennes
  - Option 1 : raccorder directement les antennes murales AWM 2 ou AWM 4 sur le ou les récepteurs
  - Option 2 : combiner plusieurs liaisons sur un AWM 2/AWM 4
    Dans cette variante, des splitters d’antenne passifs (SL PASC 2 ou SL PASC 4) peuvent être utilisés avec l’AWM 2 ou l’AWM 4 pour combiner les signaux d’antenne de plusieurs récepteurs. Cela réduit à un strict minimum le nombre de câbles d'antenne à poser.
  - Option 3 : montage dans un rack - sur le devant
  - Option 4 : montage dans un rack - à l'arrière
  - Autres informations importantes sur l'utilisation des antennes
- Multi-Room Mode

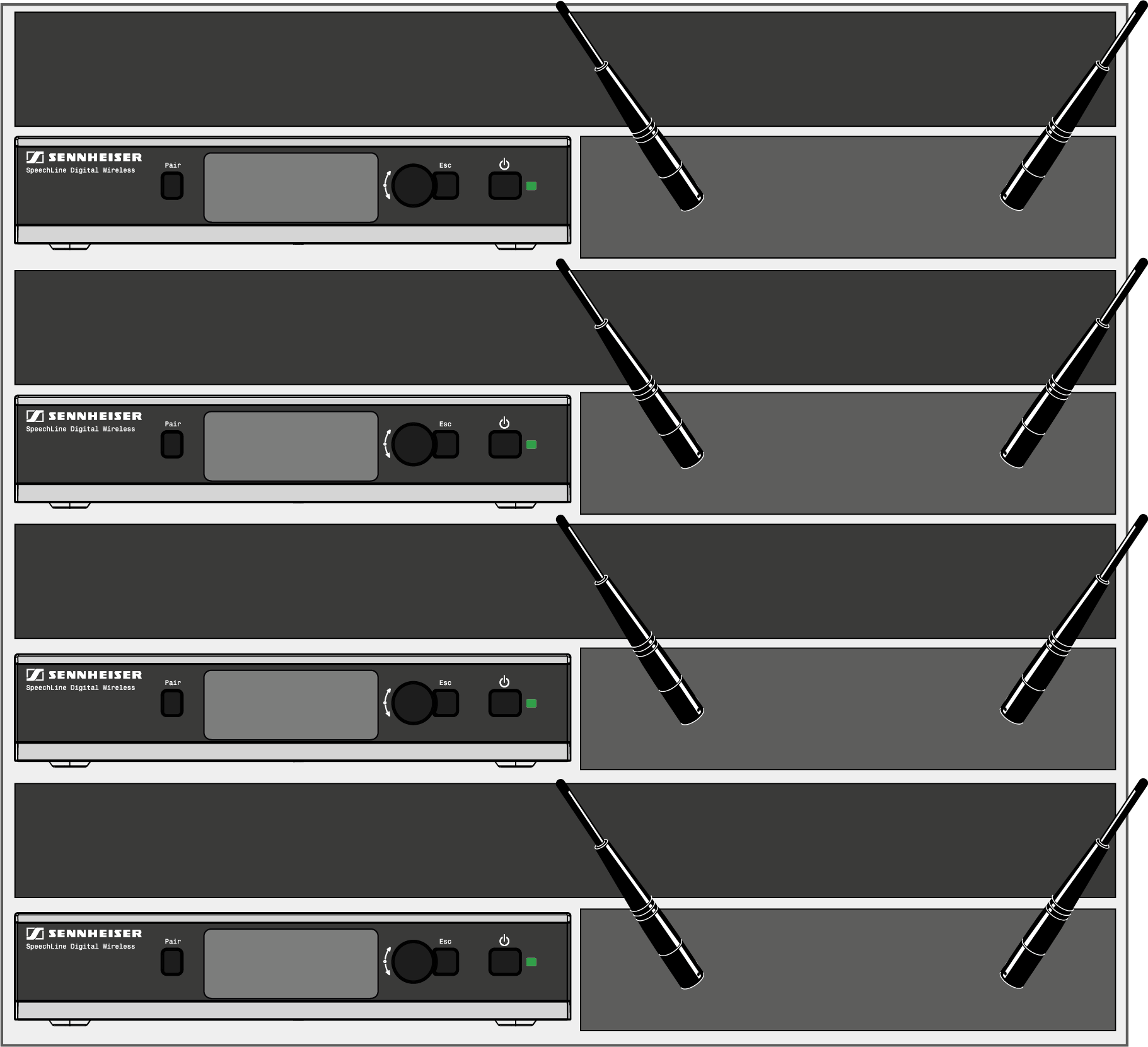

Option 3 : montage dans un rack - sur le devant

Si vous souhaitez monter les antennes avec les récepteurs dans un rack, nous recommandons le montage des antennes sur le devant du rack à l’aide de l'accessoire de montage GA 4.

Laissez toujours 1 place HE entre récepteur et antennes.
Positionnez les antennes à un angle d'environ 45°.
