Option 2 : combiner plusieurs liaisons sur un AWM 2/AWM 4

Dans cette variante, des splitters d’antenne passifs (SL PASC 2 ou SL PASC 4) peuvent être utilisés avec l’AWM 2 ou l’AWM 4 pour combiner les signaux d’antenne de plusieurs récepteurs. Cela réduit à un strict minimum le nombre de câbles d'antenne à poser.

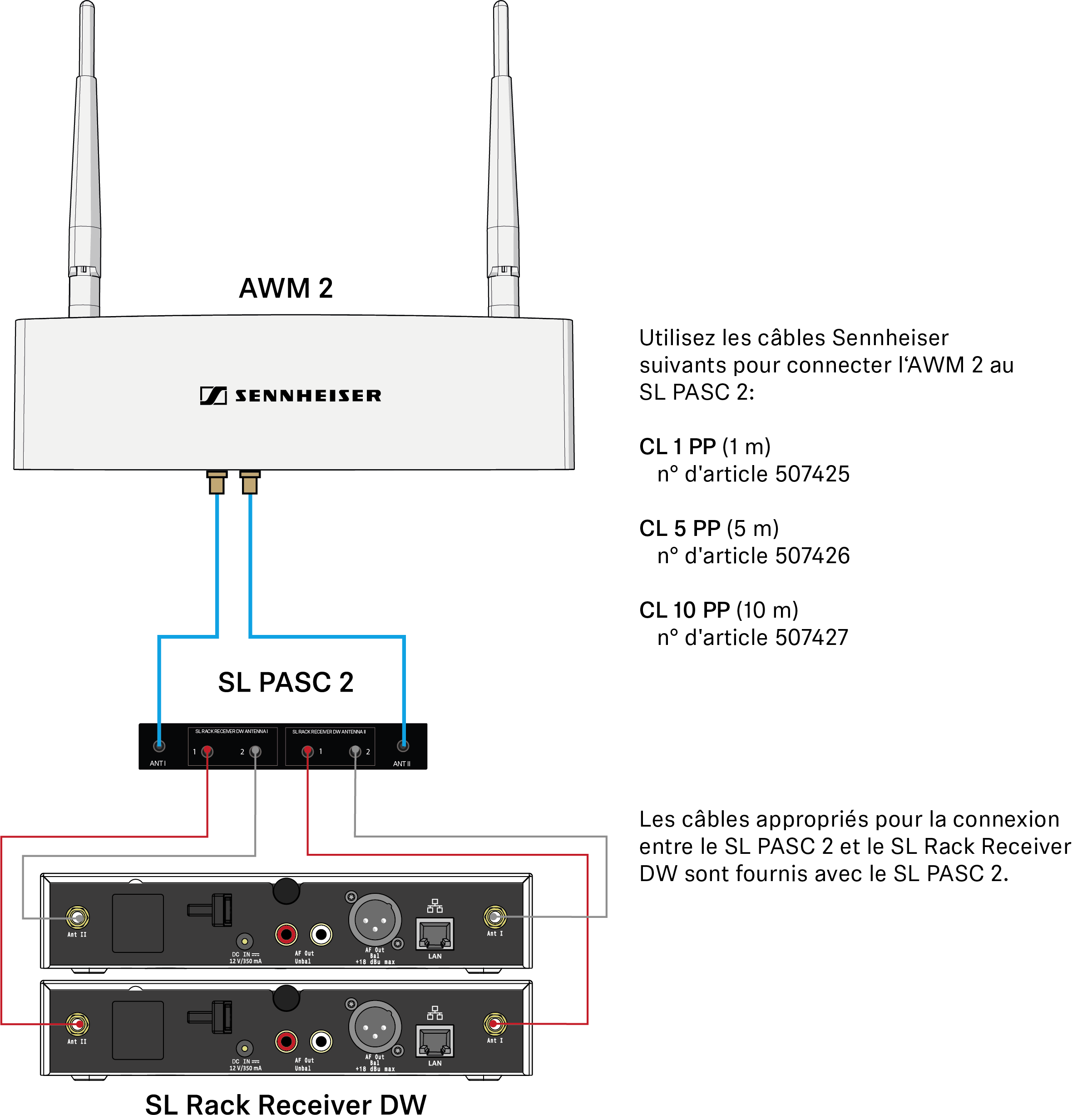

Combiner jusqu’à 2 liaisons à l’aide de l’AWM 2 et du SL PASC 2

L’exemple suivant illustre comment combiner jusqu’à 2 liaisons à l’aide d’une antenne murale AWM 2. Cela réduit le nombre de câbles d’antenne à poser de 4 à 2.

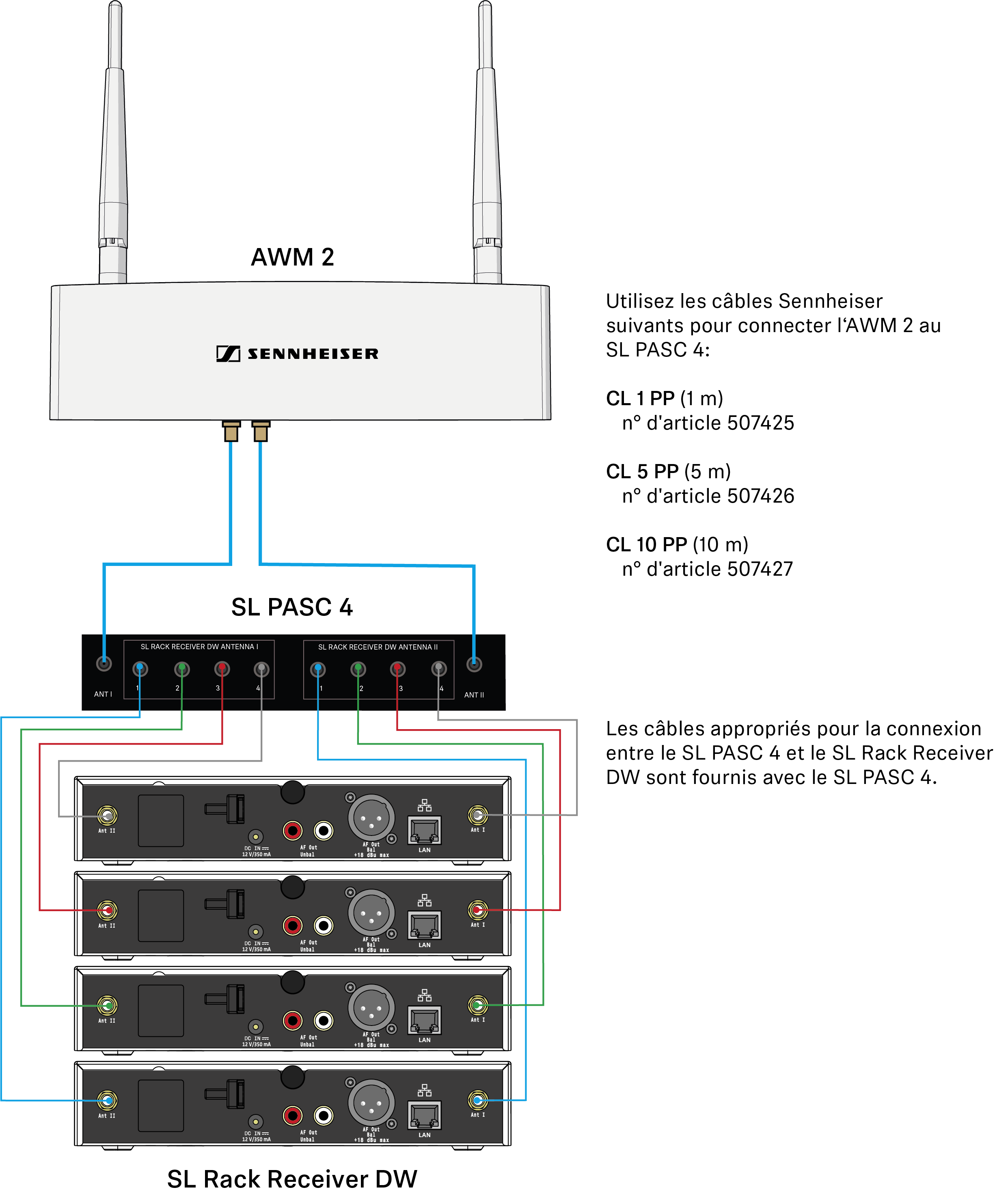

Combiner jusqu’à 4 liaisons à l’aide de l’AWM 2 et du SL PASC 4

L'exemple suivant illustre comment combiner jusqu'à 4 liaisons à l'aide d'une antenne murale AWM 2. Cela réduit le nombre de câbles d'antenne à poser de 8 à 2.



Combinez toujours en conséquence toutes les prises d'antenne ANT I de tous les récepteurs et toutes les prises d'antenne ANT II de tous les récepteurs sur une des deux antennes de l'AWM 2. Si vous utilisez seulement 3 des 4 connecteurs du splitter d'antenne, il convient d'obturer le connecteur inutilisé avec une résistance de terminaison (50 Ω) pour réduire les signaux parasites et maximiser la puissance de transmission.

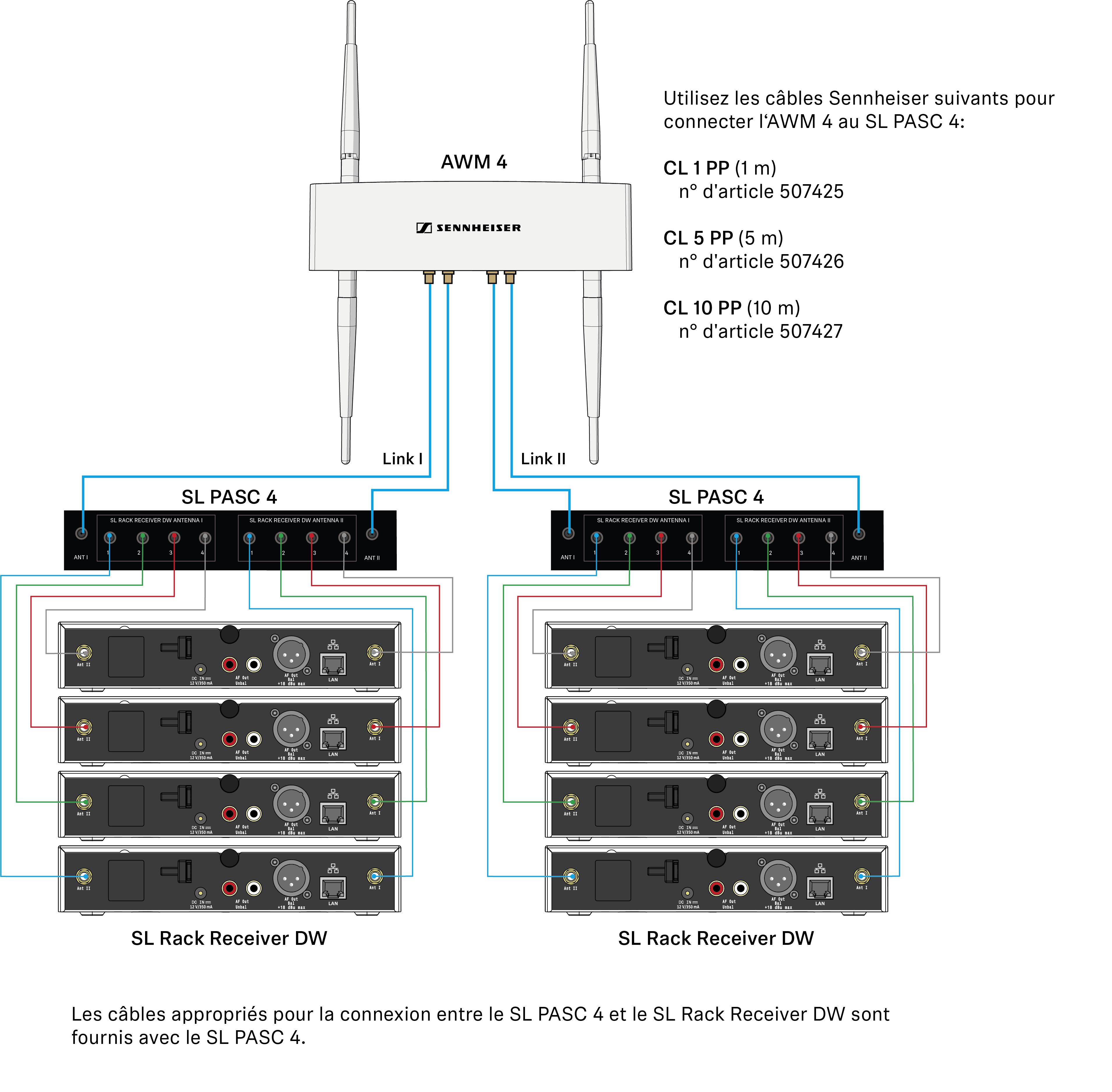

Combiner jusqu’à 8 liaisons à l’aide de l’AWM 4 et de deux SL PASC 4

L'exemple suivant illustre comment combiner jusqu'à 8 liaisons à l'aide d'une antenne murale AWM 4. Cela réduit le nombre de câbles d'antenne à poser de 16 à 4.



Combinez toujours en conséquence toutes les prises d'antenne ANT I de quatre récepteurs maximum et toutes les prises d'antenne ANT II de quatre récepteurs maximum sur les deux connecteurs d'une liaison de l'AWM 4. Si vous n'utilisez pas tous les connecteurs des splitters d'antenne, il convient d'obturer les connecteurs inutilisés avec une résistance de terminaison (50 Ω) pour réduire les signaux parasites et maximiser la puissance de transmission.

Pertes de signaux dues aux câbles de rallonge et aux splitters d’antenne

Dans ce scénario, l’utilisation de câbles de rallonge et de splitters d’antenne peut, suivant la longueur des câbles, entraîner des pertes de puissance d’émission lors du montage d’antennes murales.

Vous pouvez compenser ces pertes en adaptant en conséquence la puissance d'émission du récepteur. Respectez les niveaux minimum de puissance d'émission suivants (SL Rack Receiver DW : menu System Settings -> RF Power) pour les longueurs de câble respectives. Le splitter d’antenne génère des pertes de signaux à peu près équivalentes à celles d’une longueur de câble de 15 m. Ces pertes doivent être intégrées dans le calcul du niveau de puissance d’émission.

Nous recommandons les longueurs de câbles suivantes associées au splitter d'antenne :

  • Du récepteur vers le splitter : 1 m -> du splitter vers l'AWM 2/4 : 1 m
  • Du récepteur vers le splitter : 1 m -> du splitter vers l'AWM 2/4 : 5 m
  • Du récepteur vers le splitter : 1 m -> du splitter vers l'AWM 2/4 : 10 m
  • Du récepteur vers le splitter : 5 m -> du splitter vers l'AWM 2/4 : 1 m
  • Du récepteur vers le splitter : 5 m -> du splitter vers l'AWM 2/4 : 5 m
  • Du récepteur vers le splitter : 10 m -> du splitter vers l'AWM 2/4 : 1 m
Les câbles de plus de 10 m de longueur ne sont pas recommandés pour cette variante.

Cela donne les niveaux de puissance d'émission suivants qui doivent être paramétrés dans le menu du récepteur ou simultanément pour plusieurs récepteurs dans le logiciel Sennheiser Control Cockpit :

  • 5 m Longueur de câble plus splitter -> au moins niveau 2
  • 10 m Longueur de câble plus splitter -> au moins niveau 3

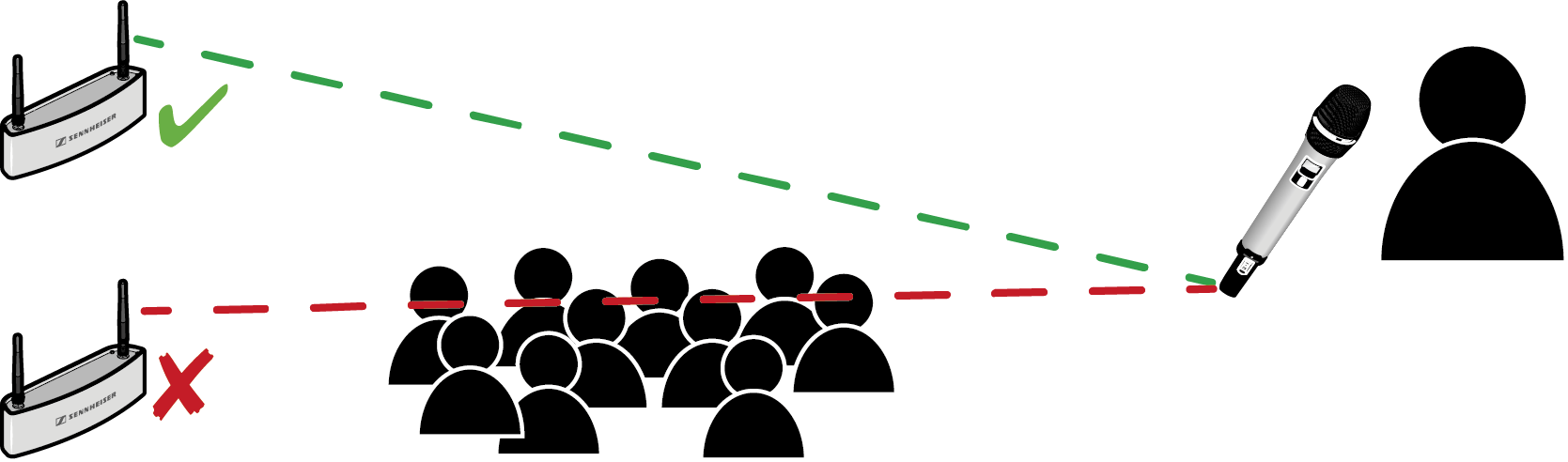

Ligne de visée directe

  • Dans la mesure du possible, positionnez les antennes de sorte à garantir une ligne de visée directe, sans obstacles, entre les émetteurs et les antennes.
