Rôle des LED d'état

Les quatre LED fournissent des informations sur l'état de l'ensemble de l'appareil ou d'un des deux ou quatre canaux de microphone.

Pour les affichages d'état concernant l'appareil et non pas les différents canaux, les quatre LED (variante SL MCR 4 DW) ou les deux premières LED (variante SL MCR 2 DW) s'allument ou clignotent.

Les messages d'état de chaque liaison radio sont affichés via la LED correspondante du canal.

Toutes les LED

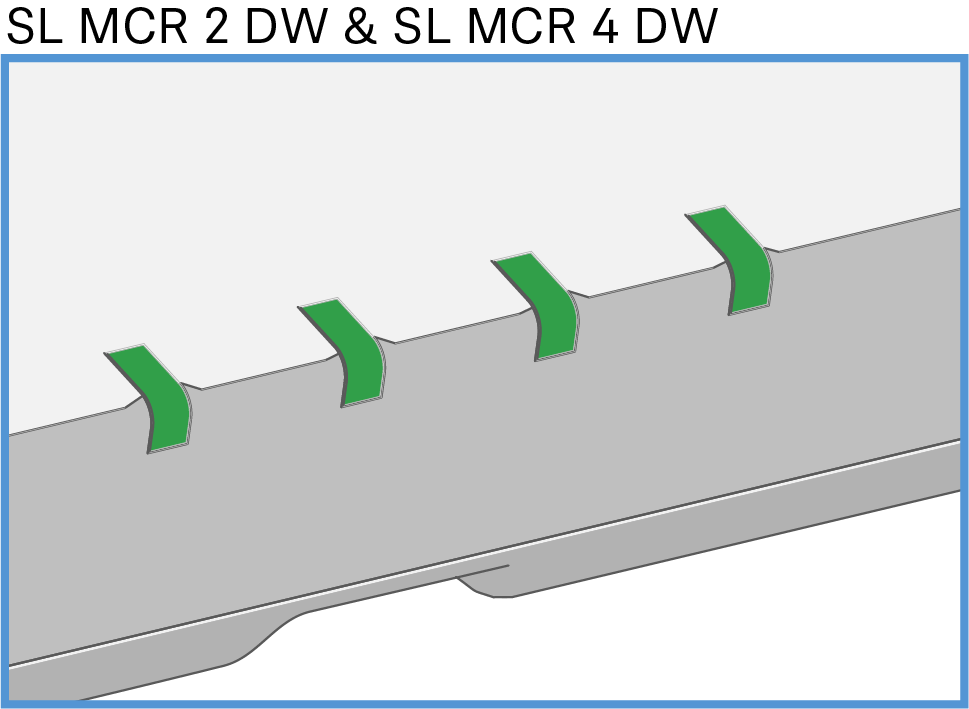

Toutes les LED s'allument en vert

• Après le branchement à l'alimentation électrique :

  L'appareil démarre (20 secondes environ) Ensuite, les informations d'état respectives sont affichées.

  Également avec la variante à 2 canaux SL MCR 2 DW, les quatre LED s'allument en vert lors du démarrage de l'appareil.

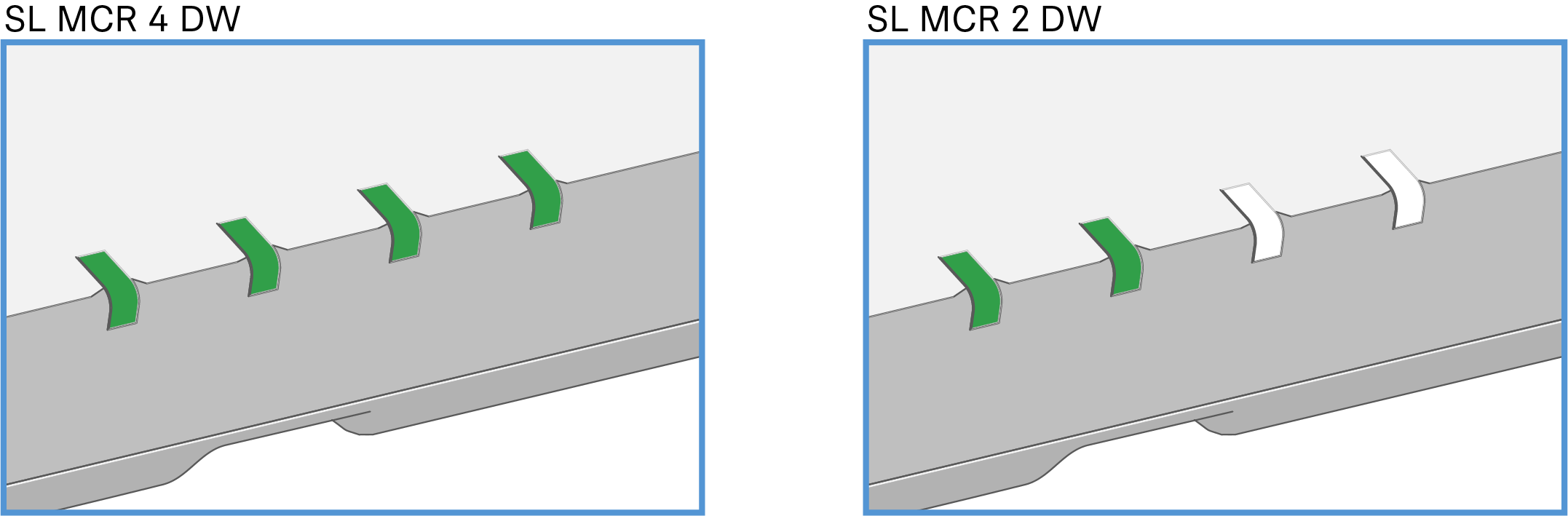

• Pendant le fonctionnement :

  Une liaison radio est établie pour tous les canaux vers les émetteurs.

Toutes les LED clignotent en vert

• La fonction Identify pour l'ensemble de l'appareil a été déclenchée dans le Control Cockpit.

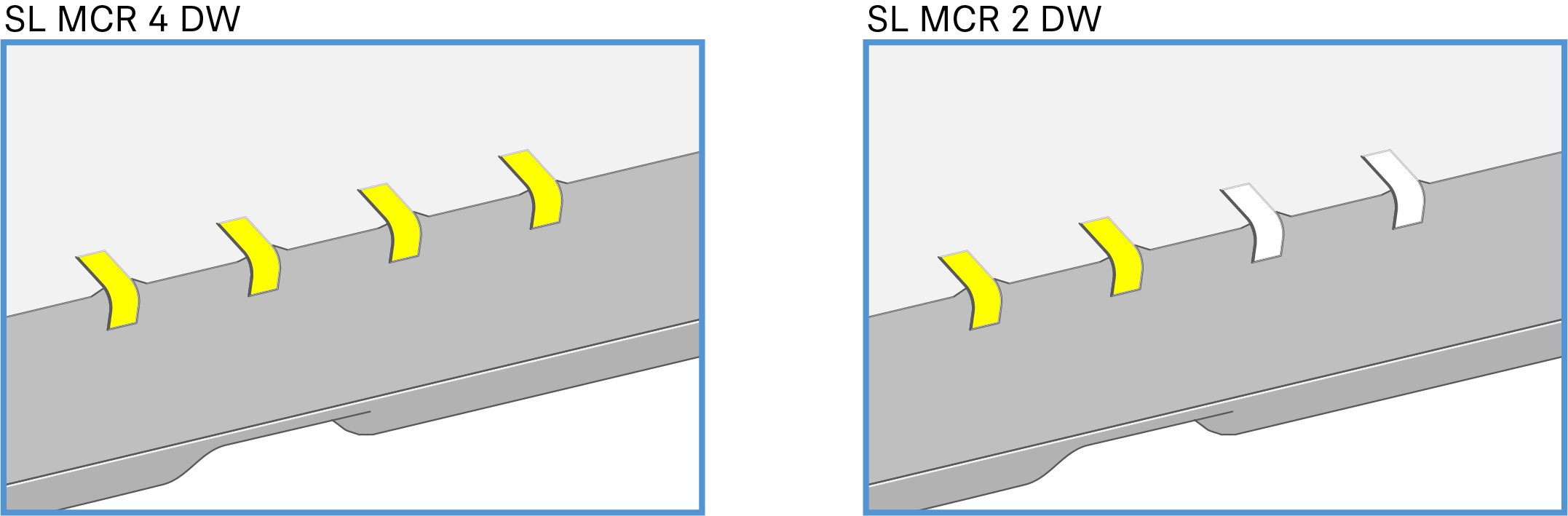

Toutes les LED s'allument en jaune

• Tous les émetteurs reçus ont été mis en sourdine à l'aide du commutateur MUTE.

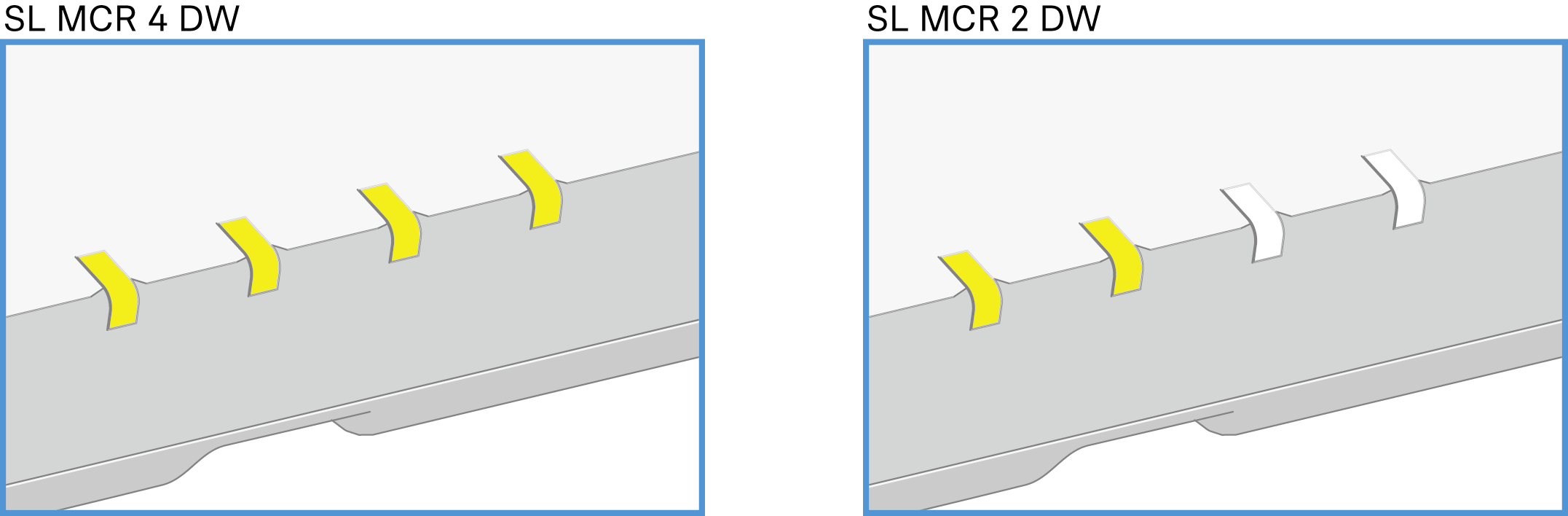

Toutes les LED clignotent en jaune

• Une mise à jour du micrologiciel de l'appareil est en cours.

  Voir Mettre à jour le micrologiciel

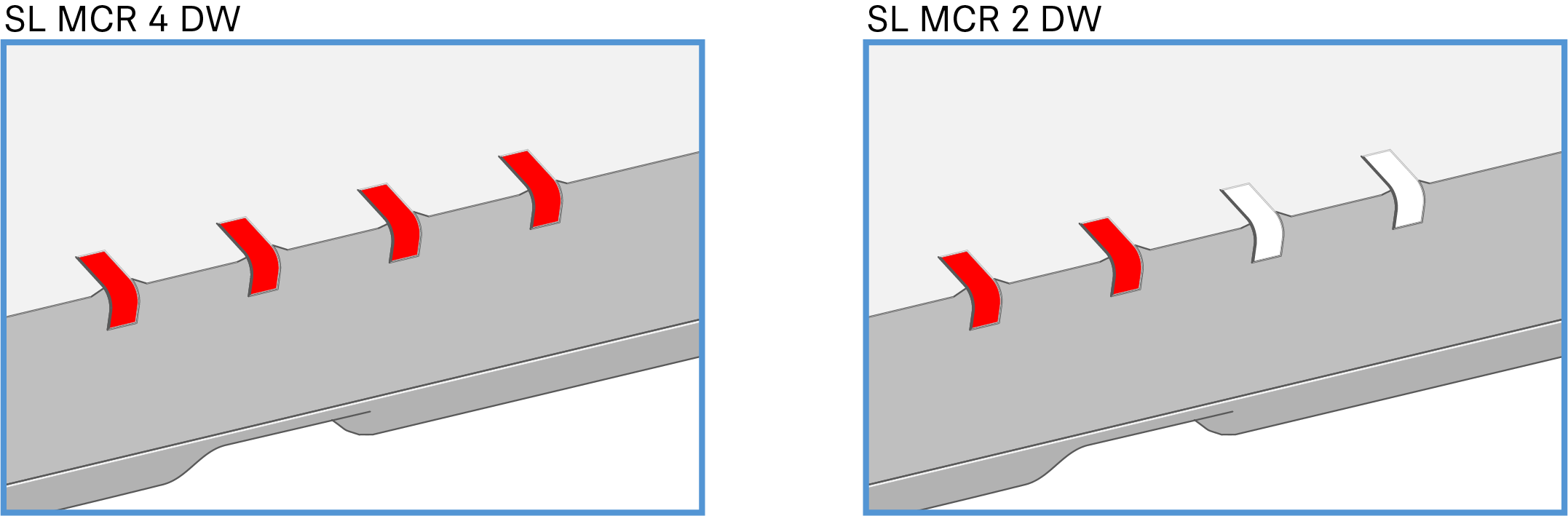

Toutes les LED s'allument en rouge

• Aucune liaison radio vers un émetteur pour chaque canal.

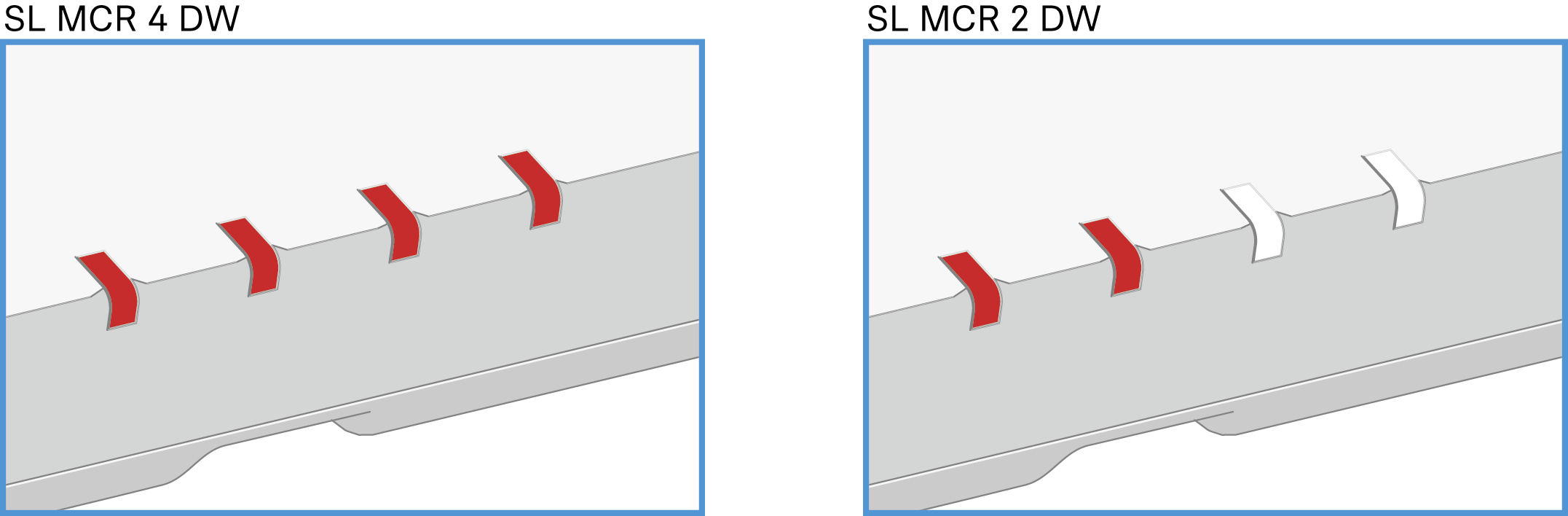

Toutes les LED clignotent en rouge

• Une erreur de l'appareil s'est produite. Les détails sont affichés dans le Control Cockpit.

  ou

• Une erreur s'est produite lors de la mise à jour du micrologiciel de l'appareil. Les détails sont affichés dans le Control Cockpit.

La LED d'un canal

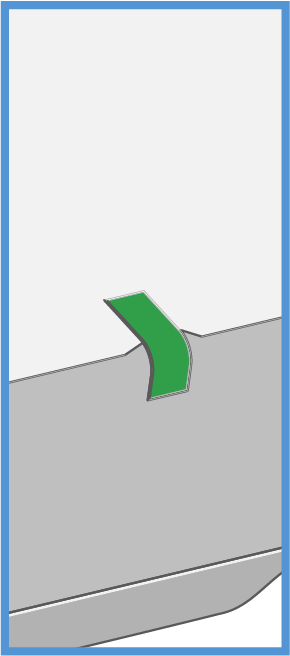

S'allume en vert	La liaison radio vers l'émetteur est établie.

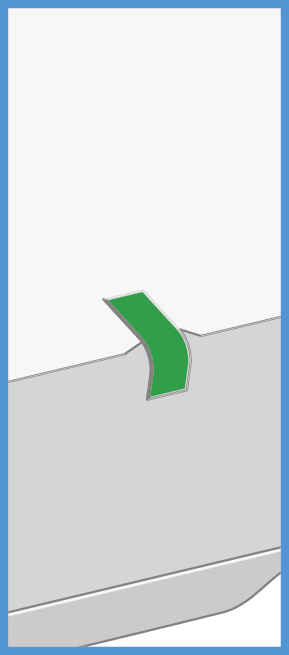

Clignote en vert	La fonction Identify pour ce canal a été déclenchée dans le Control Cockpit. La LED de l'émetteur reçu clignote également.

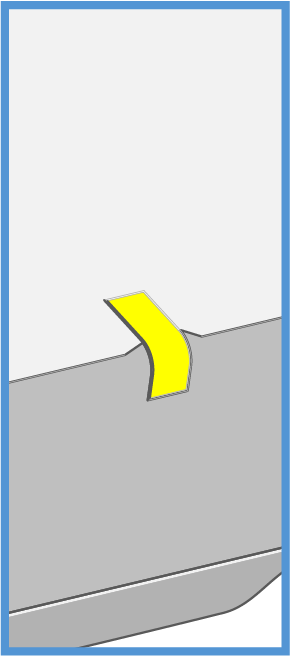

S'allume en jaune	L'émetteur reçu a été mis en sourdine à l'aide du commutateur MUTE.

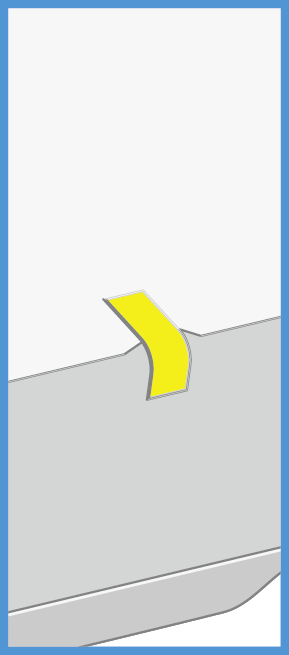

Clignote en jaune	Une mise à jour du micrologiciel de l'émetteur reçu est en cours. Voir Mettre à jour le micrologiciel

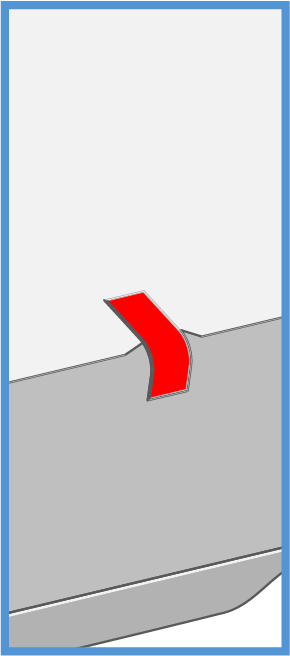

S'allume en rouge	Aucune liaison radio vers un émetteur.

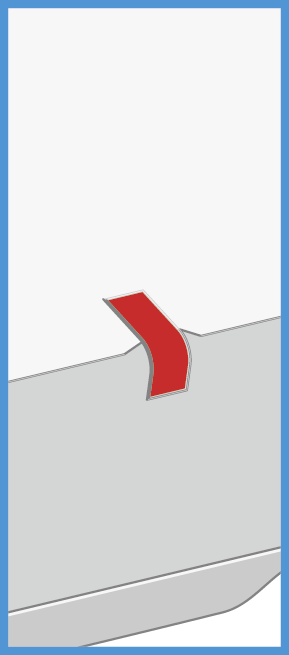

Clignote en rouge	Une erreur s'est produite sur ce canal. Les détails sont affichés dans le Control Cockpit. ou Une erreur s'est produite lors de la mise à jour du micrologiciel de l'émetteur. Les détails sont affichés dans le Control Cockpit.
clignote alternativement en vert et en rouge	Le mode Paring est activé por ce canal. Voir Appairage
