Diagramme polaire : vertical
Le récepteur prend en charge la sortie de signaux audio analogiques et numériques.
Le signal audio analogique est diffusé via la borne de raccordement à 3 broches Analog Out.
Les signaux audio numériques sont émis via l'interface Dante équipée de deux prises RJ-45. Cette interface est également utilisée pour la commande et la configuration par réseau ainsi que pour l'alimentation électrique via Power over Ethernet.

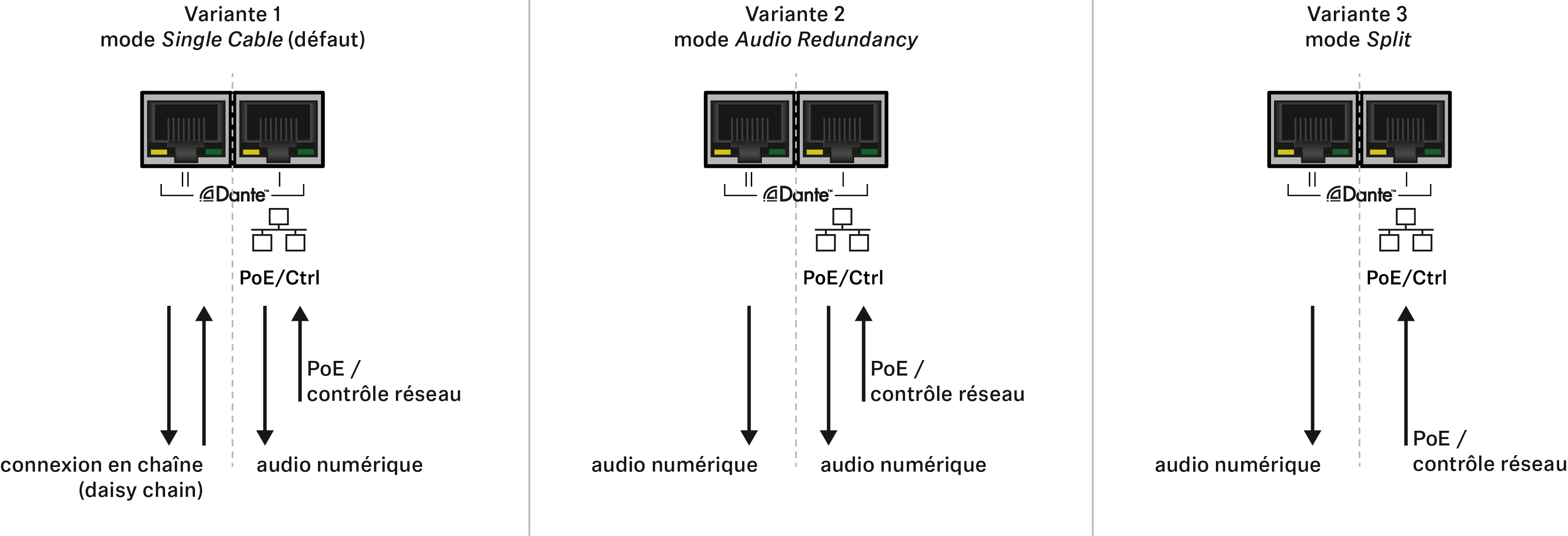

Les variantes suivantes sont possibles :

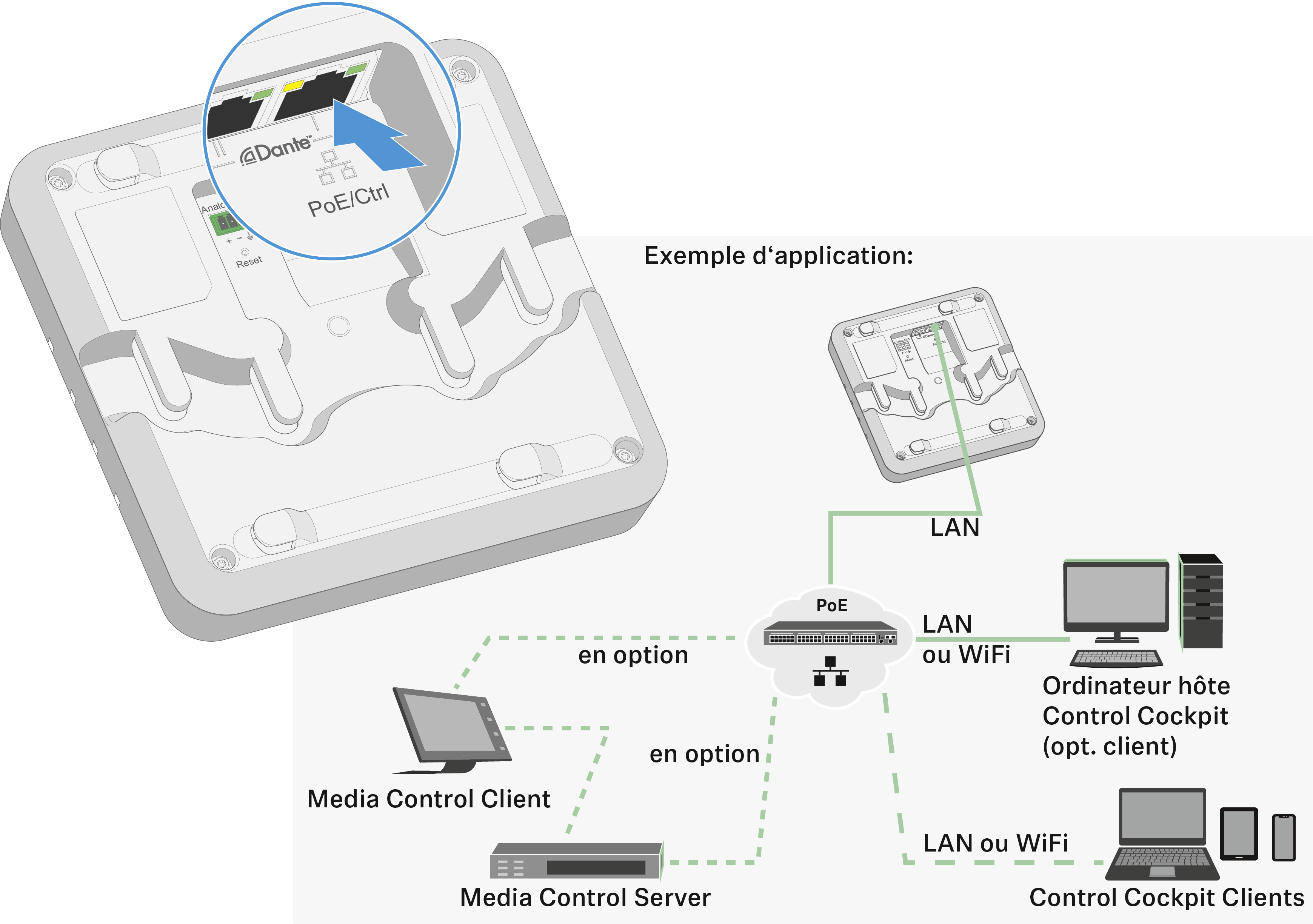

Établir une connexion réseau (alimentation et configuration)
Au moyen de la prise RJ-45 PoE/Ctrl (Dante I) le récepteur est alimenté en électricité d’un côté via Power over Ethernet et peut, d'un autre côté, être configuré à l'aide du logiciel Sennheiser Control Cockpit (cf. Contrôler et surveiller des récepteurs en réseau).
- Utilisez dans votre réseau soit un switch fournissant du PoE, soit un injecteur PoE en guise d'alternative.

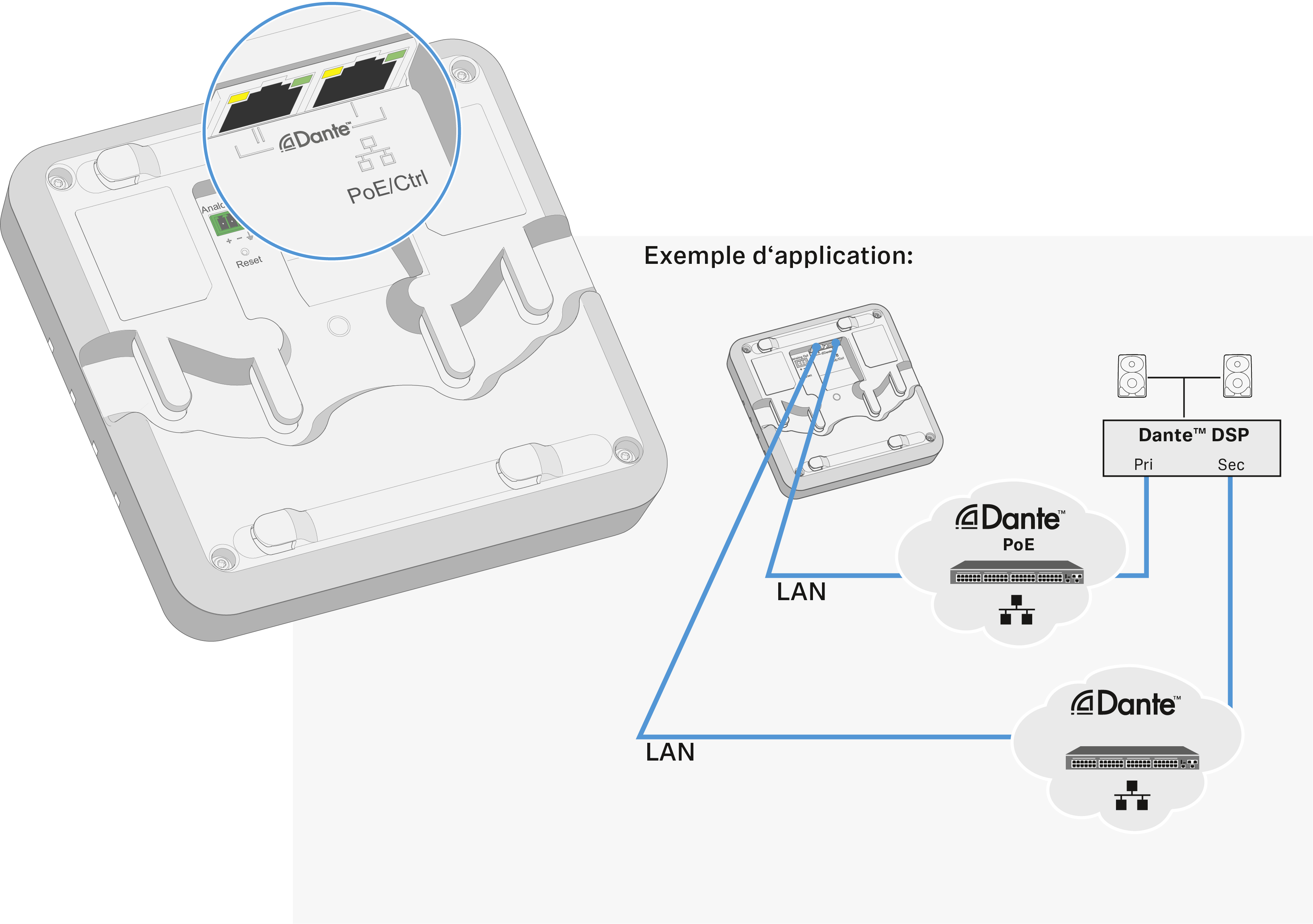

Diffuser des signaux audio numériques
L'interface Dante®, avec les deux prises RJ-45 Dante I et Dante II, est disponible pour la diffusion de signaux audio numériques. L'interface prend en charge la diffusion redondante et Daisy Chain (voir ci-dessus pour plus de détails).
Vous pouvez configurer dans le logiciel Sennheiser Control Cockpit le mixage du signal de commutation de manière automatique ou manuelle (voir Contrôler et surveiller des récepteurs en réseau).

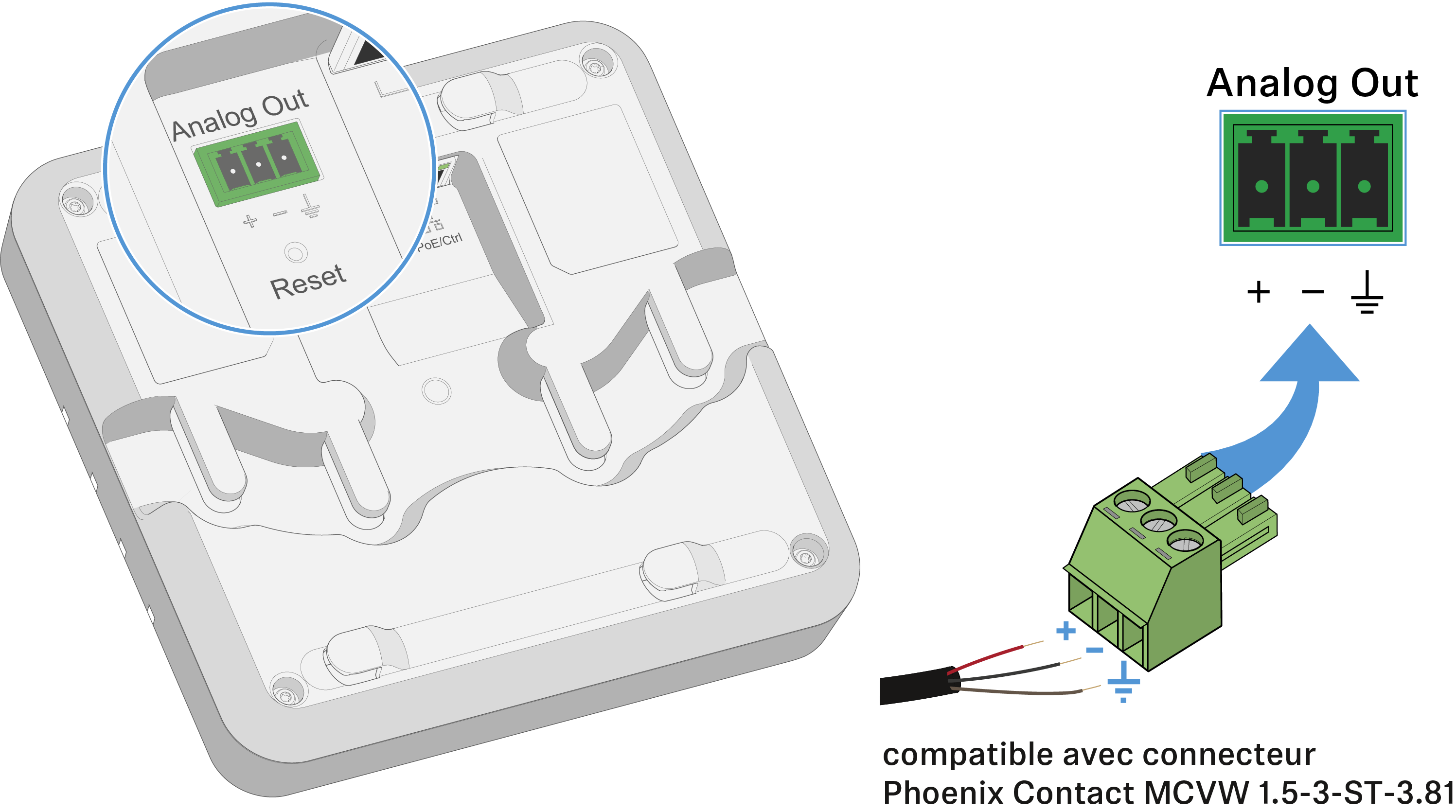

Diffuser des signaux audio analogiques
Le signal de sommation de tous les canaux du récepteur est émis via la sortie analogique Analog Out.
