Placement du récepteur

Ce chapitre décrit comment placer le récepteur.

Vous pouvez aussi monter le récepteur, par ex. dans un rack 19". Vous apprendrez comment monter le récepteur sous : Monter le(s) récepteur(s) dans un rack.

Coller les pieds autocollants
Ne collez les pieds autocollants que si vous ne souhaitez pas monter le récepteur dans un rack mais le poser. Les pieds autocollants gênent en cas de montage dans le rack.
  1. Nettoyez les creux du dessous du récepteur prévus pour les pieds autocollants.
  2. Collez les quatre pieds dans les creux.
  3. Placez le récepteur sur une surface horizontale plane.
    Ce n'est qu'après un certain temps que les pieds autocollants adhèrent solidement au récepteur. Ne bougez pas le récepteur pendant ce temps.

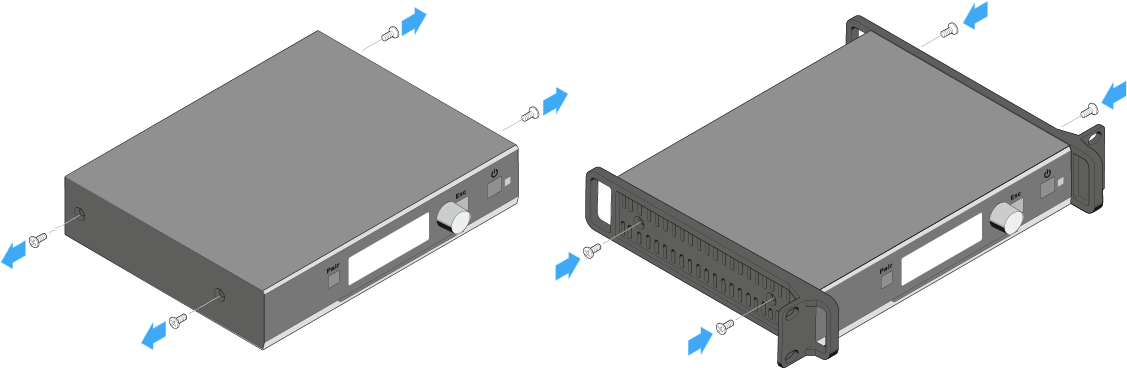

Poser des équerres de montage
Les équerres de montage protègent les commandes de l'appareil contre les chocs et la déformation, par exemple si le récepteur fait une chute. Nous vous recommandons pour cela de monter les équerres de montage même si vous ne souhaitez pas installer le récepteur dans un rack.
  1. Dévissez et enlevez les deux vis cruciformes sur chaque côté du récepteur.
  2. Vissez les équerres de montage sur les côtés du récepteur en utilisant les vis cruciformes précédemment enlevées.
    Veillez à ce que les extrémités coudées des équerres de montage pointent vers l‘avant.

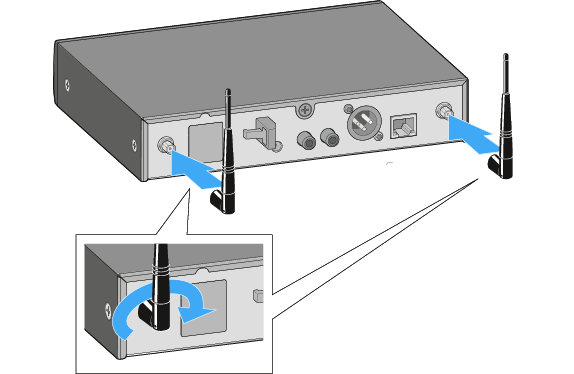

Raccorder les antennes bâtons au récepteur
  1. Vissez les deux antennes bâtons sur les deux prises d'antenne ANT I et ANT II du récepteur comme indiqué sur l'illustration.
  2. Orientez les antennes bâtons verticalement vers le haut.

Raccorder l'antenne murale AWM 2 ou AWM 4 au récepteur
En alternative aux antennes bâtons fournies, vous pouvez aussi utiliser une antenne murale. Vous trouverez des informations supplémentaires sous Antenne murale AWM 2 / AWM 4.
  1. Consultez également les informations supplémentaires concernant le montage des antennes sous Recommandations pour le montage des antennes.
