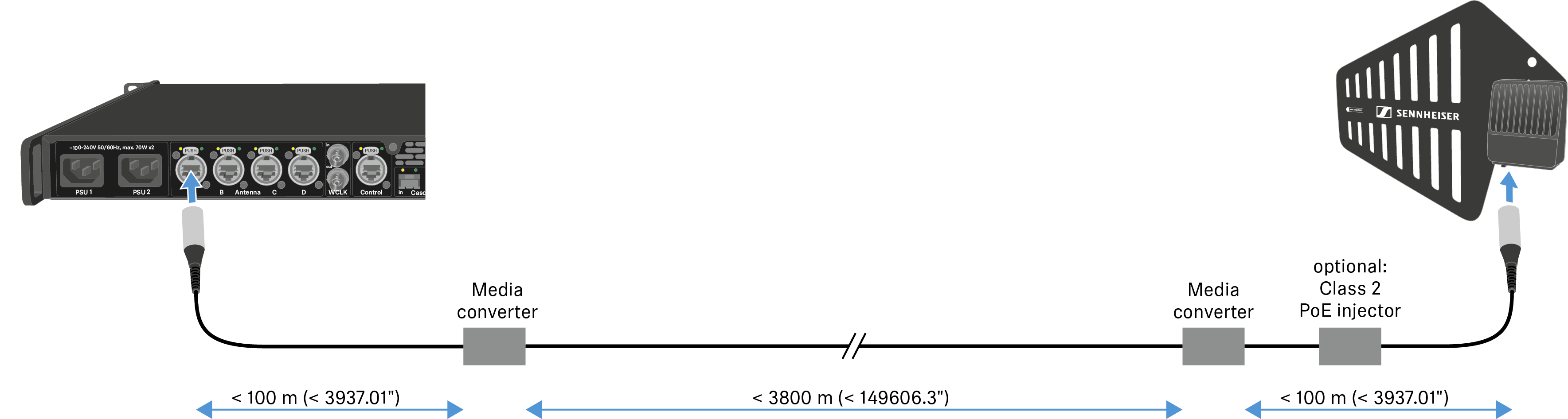

Extensión del cable de antena

El uso de cables de fibra óptica y convertidores de medios permite ampliar las distancias de cableado.

Sennheiser probó los convertidores recomendados para una distancia total de 4 km (157480,31 pulgadas).

Solo recomendamos los siguientes convertidores para una funcionalidad totalmente probada:

Base Station:

No utilice convertidores con PoE para la conexión a la Base Station.
- Lantronix M/GE-T-SFP-01
DAD:
- Lantronix M/GE-PSW-PSE-01 (solo con PoE para DAD)
- Lantronix M/GE-T-SFP-01 (necesita un inyector PoE de Clase 2 capaz de suministrar alimentación al DAD (consumo de energía < 6.5 W)) o
- Barnfind Technologies BarnColor 4xEth (solo con PoE para DAD)
- StarTech.com Industrial PoE Media Converter (Product ID: IMC1GSFP30W)(solo con PoE para DAD)

El convertidor de medios no debe tener una función de conmutación.
