Opción de menú «Command Mode»

Si utiliza un transmisor que dispone de una tecla Command, puede configurar las salidas de audio del EM 6000 para utilizar la tecla Command del transmisor.

Para abrir la opción de menú «Command Mode»:

Pulse el dial selector en la pantalla de inicio para abrir el menú de control.

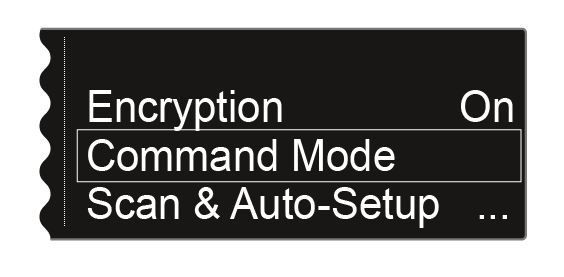

Gire el dial selector hasta que aparezca la opción de menú Command Mode en el marco de selección:
Pulse el dial selector para abrir la opción de menú.

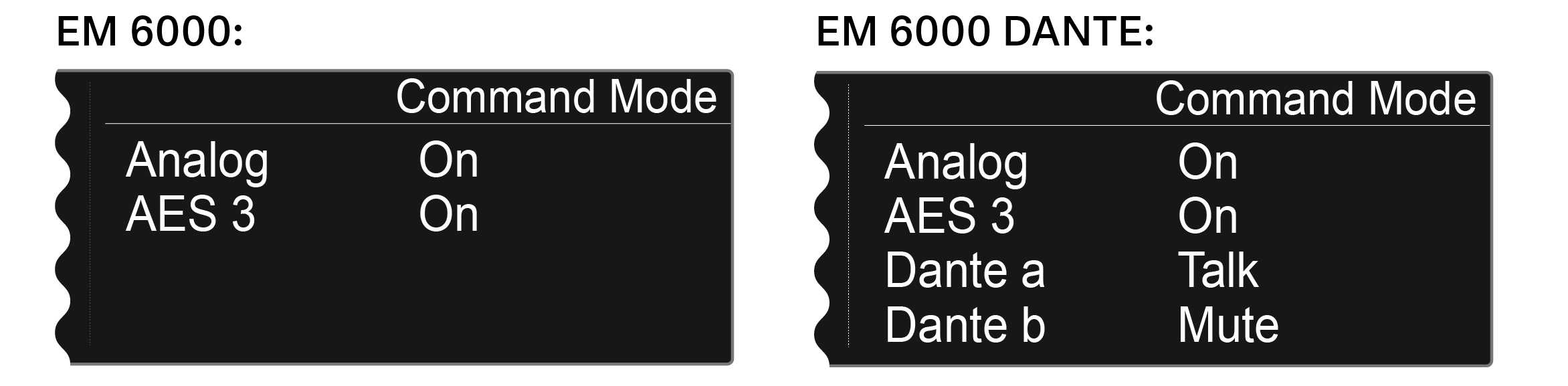

Se muestra la siguiente vista:
Para utilizar la tecla «Command» se pueden asignar las siguientes salidas:
- Analog: salida analógica, conector XLR o jack hembra Bal AF out
- AES 3: salida digital, conector hembra XLR AES 3
- Dante a, Dante b: dos canales separados en la red Dante®
Pulse el dial selector para conmutar entre salidas de audio.
Gire el dial selector para seleccionar entre los valores On, Talk y Mute para la salida de audio seleccionada.
- On: no hay función Command para la salida. La señal de audio está activa de forma constante.
- Talk: la señal de audio se silencia y solo se activa mientras se mantenga pulsada la tecla Command.
- Mute: la señal de audio está activa y se silencia al mantener pulsada la tecla Command.

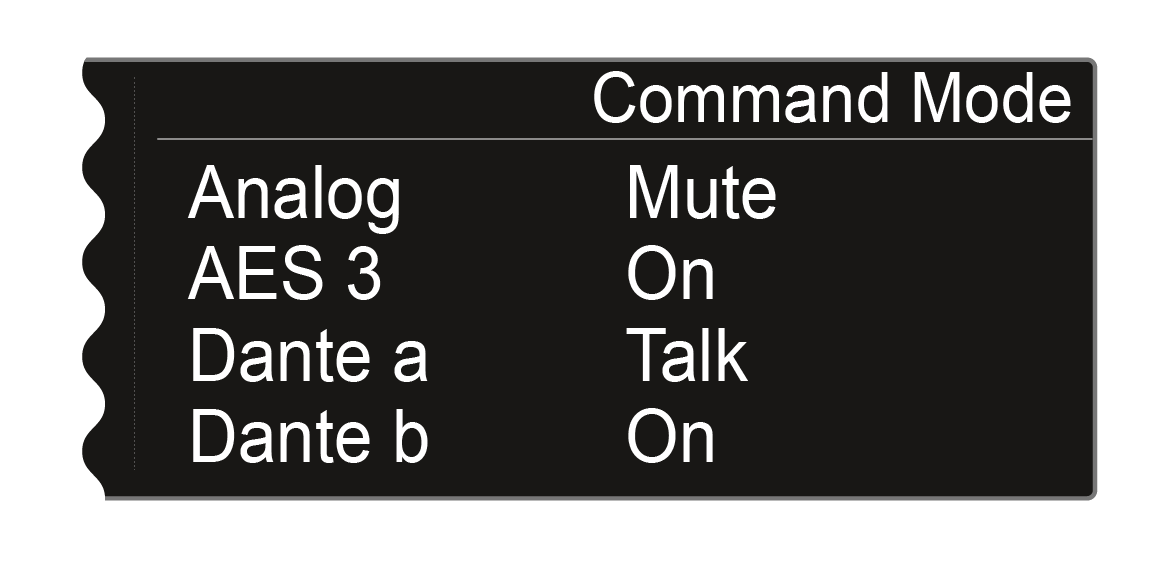

Ejemplo: La señal de salida «Analog» se transmite al público a través del sistema de altavoces. Si se pulsa la tecla de Command del transmisor, se silencia la señal en el sistema de altavoces. A continuación, la señal se activa en el canal «Dante a» de la red Dante®. El técnico de sonido puede oírla como instrucción del director.
