Opción de menú «Scan & Auto Setup»

El EM 6000 ofrece la posibilidad de escanear el espectro de frecuencias y mostrar todas las frecuencias libres en el rango de frecuencia seleccionado. La configuración de frecuencia automática permite distribuir las frecuencias libres a todos los EM 6000 disponibles de la red.

Puede seleccionar el rango de frecuencia que debe escanear entre las frecuencias predefinidas B1 y B6 o los bancos de frecuencias U1 a U6 establecidos por el usuario, o ajustarlo manualmente.

La función Auto Setup permite establecer una plantilla de frecuencias equidistante mediante el banco de frecuencias E previsto para ello. Encontrará más información sobre plantillas de frecuencias equidistantes en Cuadrícula de frecuencias equidistante.

De modo alternativo, puede utilizar también el software Sennheiser Wireless Systems Manager (WSM) o el software Sennheiser Control Cockpit (SCC).

sennheiser.com/wsm

sennheiser.com/scc

Preparar el escaneado de frecuencias y la configuración automática de frecuencias:
  1. Active la función «Auto Setup» en la opción de menú «System» en todos los EM 6000 disponibles de la red para los que deba considerarse configurar de forma automática la frecuencia. Véase Opción de menú System -> Auto Setup.
    Si no se ha activado la función para un EM 6000, no se podrá configurar la frecuencia automáticamente para dicho EM 6000.
    El EM 6000 en el que ejecute la función Auto Setup se establecerá como dispositivo maestro en la red. Los demás dispositivos asumen la función de esclavos.
  2. Apague todos los transmisores antes de proceder al escaneado.
    Si hay transmisores activados, no se detectarán como frecuencias libres, por lo que cabe la posibilidad de que las frecuencias verdaderamente disponibles no puedan utilizarse.
  3. Pulse el dial selector en la pantalla de inicio para abrir el menú de control.

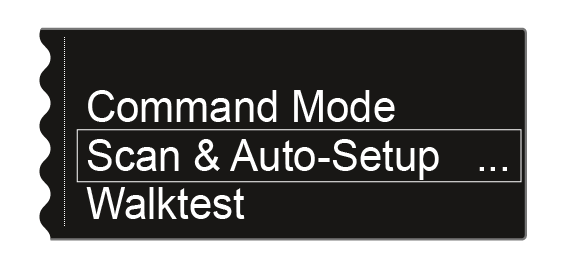

  4. Gire el dial selector hasta que aparezca la opción de menú Scan & Auto Setup en el marco de selección:
  5. Pulse el dial selector para abrir la opción de menú.
Ejecutar el escaneado de frecuencias:

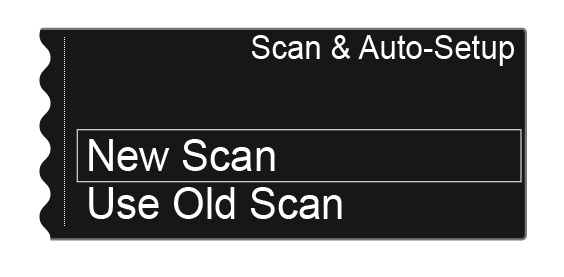

  1. En la opción de menú Scan & Auto-Setup, seleccione la opción New Scan para realizar un escaneado completo del entorno.
  2. En la opción de menú Scan & Auto-Setup, seleccione la opción Use Old Scan si ya ha ejecutado un escaneado y solo desea añadir algunos dispositivos nuevos al entorno de producción ya existente.
    • Tras seleccionar New Scan aparecerá la siguiente vista.

    • Tras seleccionar Use Old Scan aparecerá el resultado del último escaneado.

  3. Opción Use Old Scan: Continúe en el siguiente apartado Editar las frecuencias mostradas.

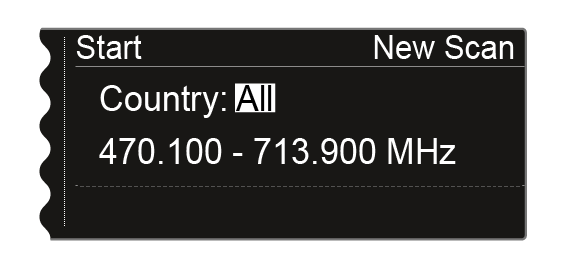

  4. Opción New Scan: Gire el dial selector para seleccionar el rango de frecuencia que deba escanearse:
    • Seleccione All en el ajuste «Country» para escanear el rango de frecuencia completo del EM 6000.
    • Seleccione USA, Japan, China o Korea si utiliza determinadas variantes de frecuencia del transmisor para, de este modo, escanear solo el rango de frecuencia que verdaderamente utilice.

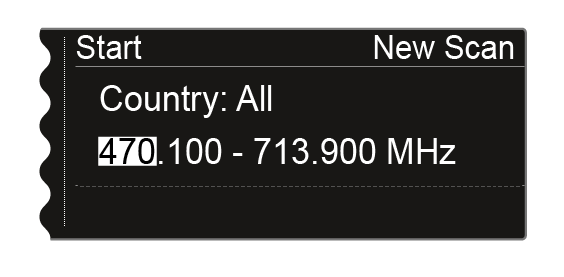

  5. Alternativamente: Gire el dial selector para ajustar manualmente el rango de frecuencia que deba escanearse.
    Puede ajustar el valor girando el dial selector. Al pulsar la tecla de clic táctil conmutará entre puntos concretos de las frecuencias.
  6. Una vez haya ajustado el rango de frecuencia que deba escanearse, pulse el dial selector hasta que aparezca la opción Start de color blanco arriba a la izquierda en la selección.
  7. Pulse el dial selector para iniciar el scan de frecuencia.

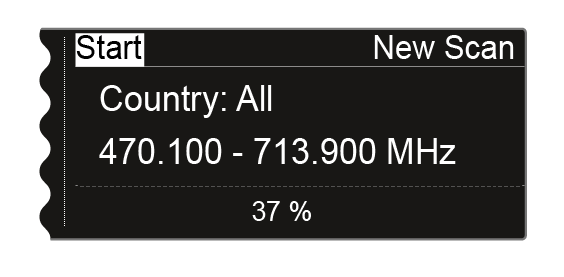

    • Se ejecuta el scan. El progreso se indica en la pantalla a modo de porcentaje.

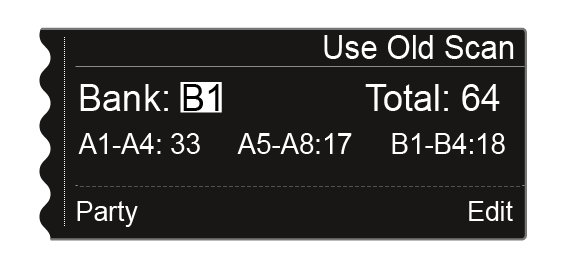

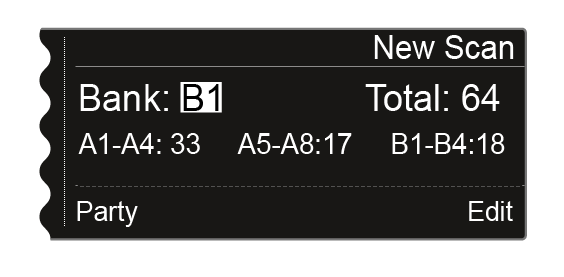

    • Tras finalizar el scan satisfactoriamente, se muestra el resultado. Se muestran todas las frecuencias disponibles en el rango seleccionado.

Editar las frecuencias mostradas:
  1. Pulse el dial selector.
    La opción Party, situada abajo a la izquierda, aparece sobre fondo blanco.
  2. Gire el dial selector hacia la derecha.

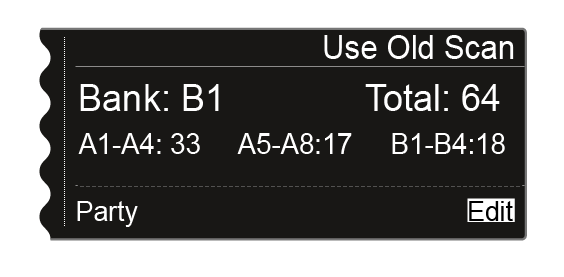

    La opción Edit, situada abajo a la derecha, aparece sobre fondo blanco.

  3. Pulse el dial selector para abrir la función Edit.

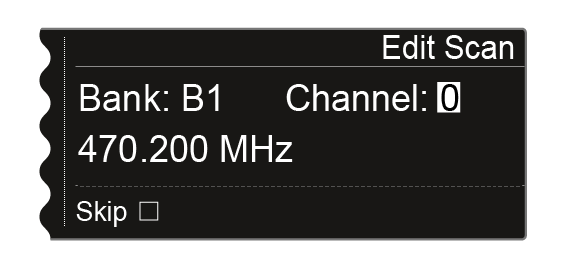

    Se muestra la siguiente vista.

  4. Gire el dial selector para escoger el canal que deba transferirse durante la configuración de frecuencia automática.
  5. Pulse el dial selector

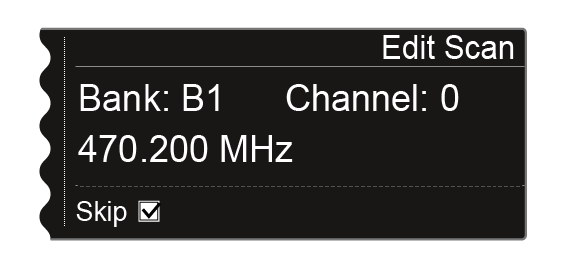

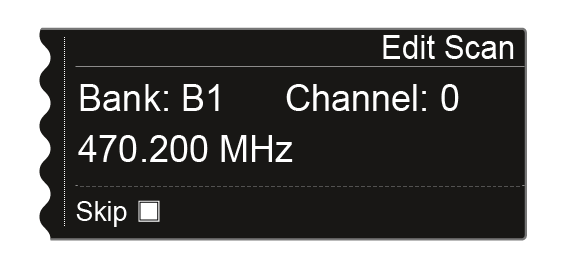

    La casilla de la opción Skip se muestra sobre fondo blanco.

  6. Gire el dial selector para activar la opción Skip para el canal seleccionado.
  7. Pulse el dial selector para seleccionar la omisión de otro canal.
  8. Pulse la tecla SAVE para guardar el ajuste.
    Con la tecla ESC puede cerrar la función sin guardar.
Iniciar la configuración automática de frecuencia:

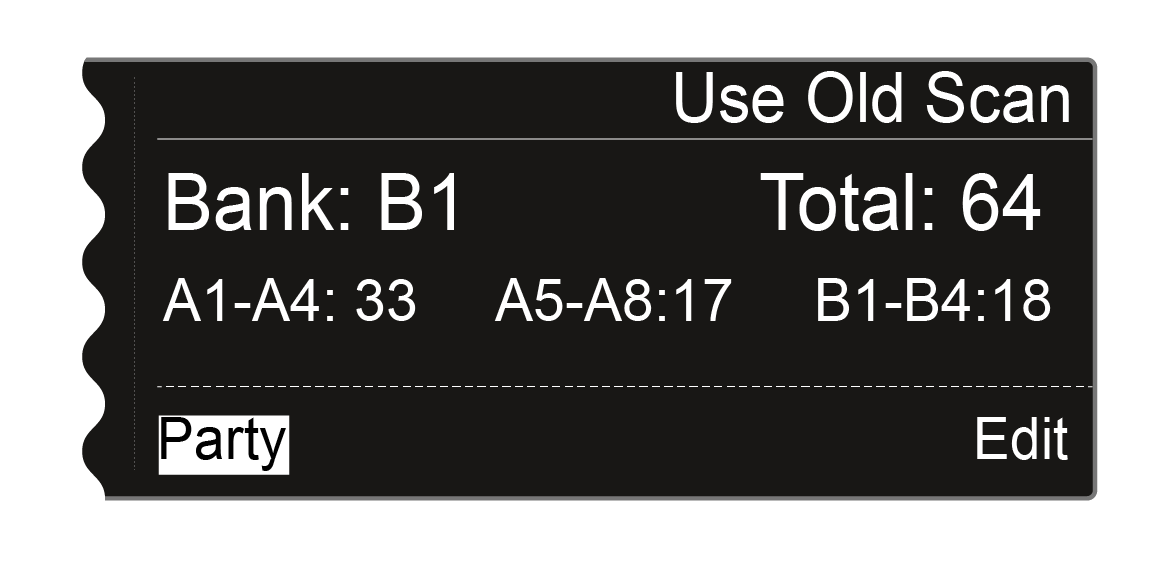

Una vez haya realizado el scan y editado las frecuencias, podrá iniciar la configuración de frecuencia automática. En la pantalla debe aparecer la opción Party sobre fondo blanco.

  1. Pulse el dial selector para ver el siguiente paso.
  2. Gire el dial selector para seleccionar si se deben transferir los ajustes de sincronización durante la sincronización.
    Si no activa esta opción, solo se transmitirá la frecuencia al transmisor.
  3. Pulse el dial selector para iniciar la configuración de frecuencia automática.

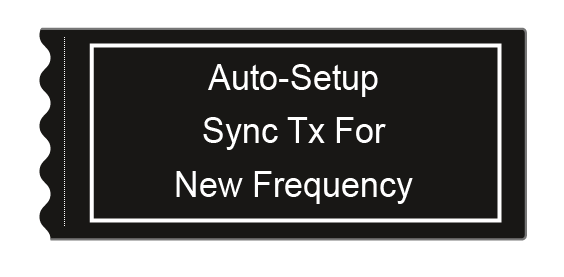

    La configuración se ejecuta en todos los receptores disponibles en la red. Tenga en cuenta que la opción Auto-Setup de la opción de menú System debe estar activada en todos los receptores. Tras concluir satisfactoriamente la configuración, se mostrará el siguiente mensaje en todas las pantallas de todos los canales de recepción.

  4. Sincronice todos los canales y los correspondientes transmisores mediante la función Sync (Sincronización de dispositivos).
Si pulsa la tecla ESC de un canal, se cancelará la sincronización de ambos canales del correspondiente EM 6000.

Sin embargo, si pulsa la tecla ESC del canal en el que ha iniciado la función «Auto-Setup», se cancelará la sincronización de todos los canales de la red.

El EM 6000 en el que ejecute la función Auto Setup se establecerá como dispositivo Master en la red. Los demás dispositivos asumen la función Follower.
