Ajustes de red

Tiene a su disposición los siguientes ajustes de la red para la TC Bar.

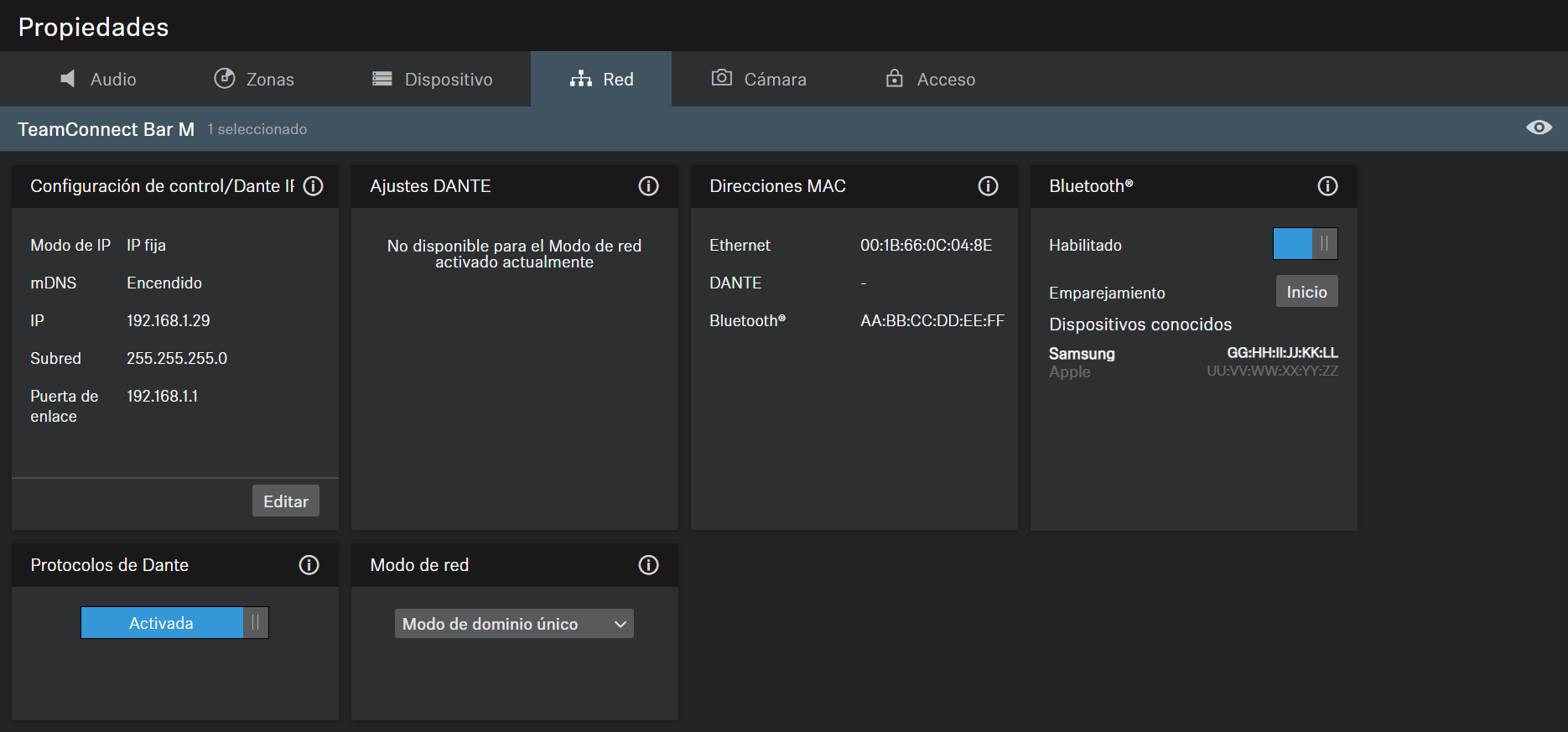

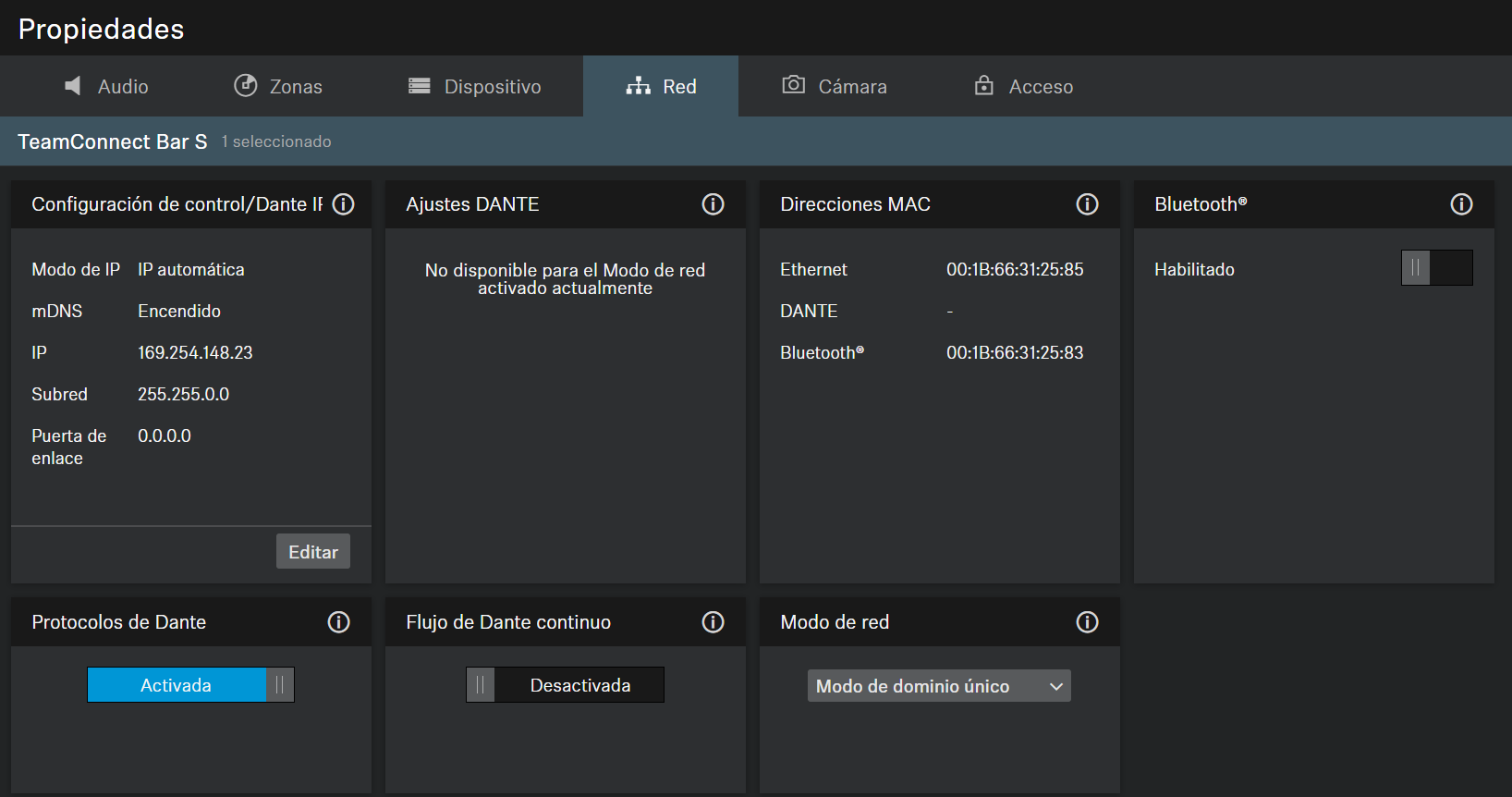

Ajustes de audioZonasAjustes del dispositivoAjustes de cámaraAccesoControl/Dante Settings IPv4Dante SettingsMAC AddressBluetoothDANTE ProtocolsTransmisión continua de Dante®Modo de red

Control/Dante Settings IPv4

IP Mode
  • Automatic: The IP address is automatically assigned using DHCP. If no DHCP server is available, the IP address is assigned by the SL Rack Receiver DW itself.
  • Fixed IP: The IP address has to be entered manually.
mDNS
  • Off: Deactivates mDNS to reduce the data volume transferred across the network. This option is recommended for larger systems.
  • On: Activates mDNS to allow for automatic device detection. This option is recommended for smaller systems with up to 30 devices.
IP
  • Input of the IP address in Fixed IP mode.
Subnet
  • Input of the subnet mask in Fixed IP mode.
Gateway
  • Input of the gateway in Fixed IP mode.

Dante Settings

  • Automatic: The IP address is automatically assigned using DHCP or Zero Configuration. If no DHCP server is available, the IP address is assigned by the TeamConnect Bar itself.
  • Fixed IP: The IP address has to be entered manually.
  • IP: Input of the IP address in Fixed IP mode.
  • Subnet: Input of the subnet mask in Fixed IP mode.
  • Gateway: Input of the gateway in Fixed IP mode.
  • VLAN ID: VLAN ID field to be routed to the correct network (default = 100).

A VLAN separates a physical network into logical sub-networks. This enables several virtual networks to be created from one physical switch port. When using Dual Domain Mode, Dante® and Control Cockpit can be used separately. In case of Dante® network, this can be virtually separated and operated independently using a VLAN with just one network connection. The frames are given a tag containing a VLAN ID. This provides the switch port with information on which Dante® VLAN the frame belongs to.

MAC Address

Displays the unique MAC addresses of the device according to the connected ports.

Bluetooth

El Bluetooth está desactivado de forma predeterminada. Para conectar el BT y conectar la TC Bar a un dispositivo compatible con BT:

  • Haga clic en Habilitado para activar la función BT y espere aprox. 10 segundos para que el dispositivo procese la activación inicial.
  • Haga clic en Inicio para iniciar el proceso de vinculación.
  • En su dispositivo, busque el nombre de su TC Bar y haga clic en Conectar. Si la TC Bar aún no es visible, repita de nuevo el proceso de vinculación.
Los dispositivos que ya se han vinculado se muestran en Dispositivos conocidos.

DANTE Protocols

Enables a digital audio network protocol over Ethernet for routing and synchronization of Dante-compatible devices using the Dante Controller software.

Transmisión continua de Dante®

  • Permite la transmisión continua de flujos de micrófono a través de Dante®.
    Los datos de audio se transmiten de forma continua a través de Dante®. Esto puede aumentar el consumo de energía. Antes de activar esta función, asegúrese de que la transmisión continua de audio a través de Dante® cumpla con los requisitos regionales de seguridad y normativos.

Modo de red

Muestra la configuración del puerto de red DANTE del dispositivo seleccionado.
  • Modo de dominio único (modo predeterminado para TC Bar y TC Bar M):
  • Modo de dominio doble (para TC Bar S y TC Bar M)
  • Modo partido (solo para TC Bar M)
Modo de dominio único:
  • Este modo se suele usar cuando desea usar tanto el controlador (Sennheiser o un proveedor ajeno) y Dante en el mismo puerto físico con solo una IP disponible en la misma red. Para ajustar las dos configuraciones, necesita el Sennheiser Control Cockpit para la red de control y el Dante Controller para otros dispositivos Sennheiser enrutados.
Modo de dominio dual:
  • Este modo se utiliza generalmente si recibe un flujo combinado de dos redes separadas a través de una única línea de red y desea resolver este flujo combinado en dos direcciones IP y MAC diferentes. De esta forma, puede operar la red Dante y la red de control de manera independiente la una de la otra a través del mismo conmutador.
  • Los paquetes de datos de salida Dante® están etiquetados como VLAN (red de área local virtual) de acuerdo con la norma 802.1q. Los paquetes entrantes de datos también los debe etiquetar la red de conexión externa para poder asignarlos correctamente para uso interno. En función del dispositivo, los paquetes de datos se deberán traducir de la norma 802.1q de salida a 802.3 a través del conmutador gestionado.

Modo partido:

  • Este modo se utiliza generalmente si recibe una señal mixta de dos redes separadas a través de una única línea de red y desea resolver la señal mixta en dos direcciones IP diferentes. De esta forma, puede operar la red Dante y la red de control de manera independiente la una de la otra y usar un conmutador independiente para cada red.
