Panorama einstellen

Im Menüpunkt PAN können Sie die Lautstärkeverteilung eines Audiosignals auf zwei Kanälen regeln.

Die Funktion FOCUS regelt im Stereo-Betrieb das empfangene Signal des Senders am Empfänger. In der Mono-Konfiguration hat FOCUS keine Funktion.

Einstellbereich:

--
L1 bis L9
R1 bis R9

Um die Balance/den Fokus einzustellen:

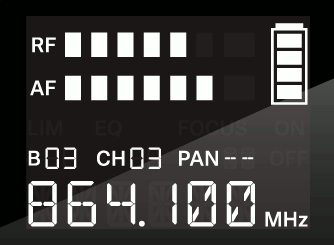

Drücken Sie mehrmals die Taste SET, bis die Anzeige PAN blinkt.
Drücken Sie die Taste UP oder DOWN, um die voreingestellten Werte zu ändern.
Drücken Sie die Taste SET
- kurz, um die Einstellungen temporär zu speichern und zum nächsten Menüpunkt zu gelangen.
- Zwei Sekunden lang, um die Änderungen sofort zu speichern und das Menü zu verlassen.
