Konfiguration auf die Geräte übertragen



  1. Schließen Sie die Geräte an.
  2. Schalten Sie alle Geräte ein.
Um in den Online-Modus zu wechseln:
  1. Klicken Sie im Menü auf „System“ > „Online-Modus“.

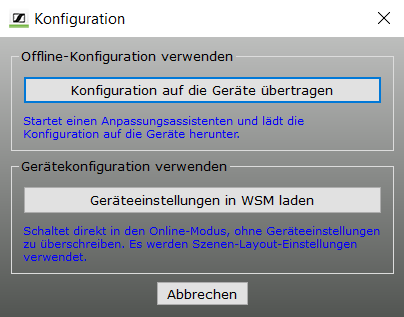

    Sie können entweder die Parameter der Offline-Konfiguration verwenden oder die Geräteparameter.

Wenn Sie die Parameter der Geräte verwenden wollen:
  1. Klicken Sie auf „Geräteeinstellungen in WSM laden”.
    WSM übernimmt die Parameter der Geräte. Die Offline-Konfiguration wird in diesem Fall nicht verwendet.
Wenn Sie die eingestellten Parameter der Offline-Konfiguration übertragen wollen:
  1. Klicken Sie auf „Konfiguration auf die Geräte übertragen”.
    Angeschlossene Geräte werden gesucht.

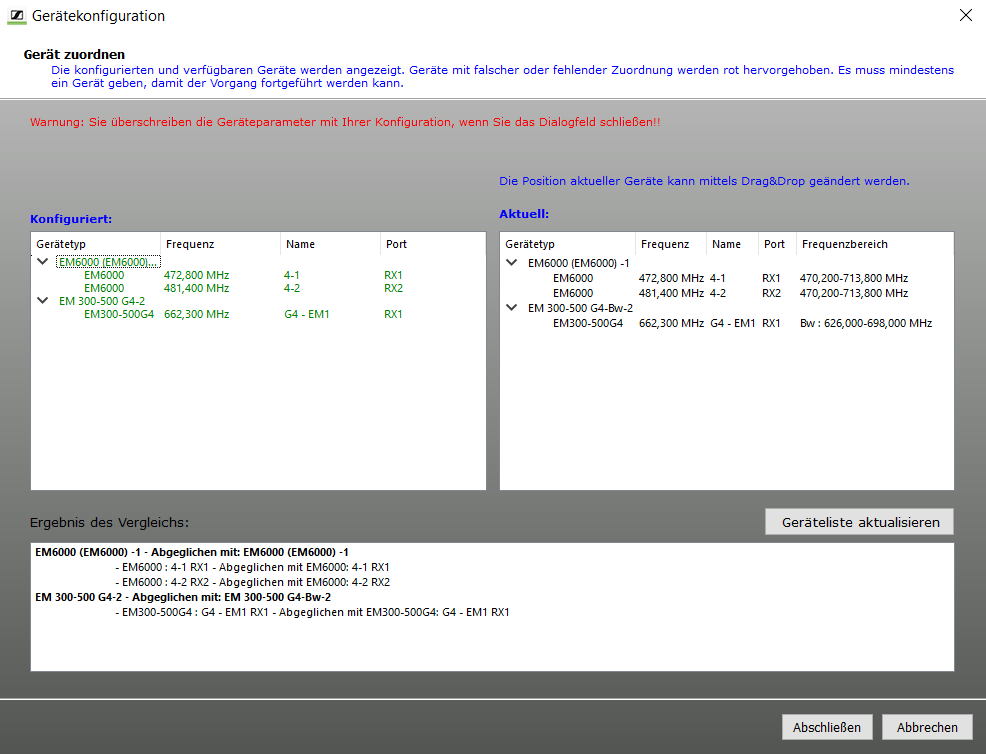

    In der Liste links erscheinen die Geräte aus der Konfiguration. Die Liste rechts zeigt die aktuell angeschlossenen Geräte an. Im Fenster „Ergebnis des Vergleichs” erscheinen die Zuweisungen der Geräte.

    Die zugeordneten Geräte werden in der Liste links farbig markiert:

    • grün: Konfiguration stimmt mit dem angeschlossenen Gerät überein
    • orange: Kanalbank des Geräts stimmt nicht mit der Konfiguration überein – manuelle Überprüfung des Geräts notwendig
    • rot: kein passendes Gerät gefunden (z. B. anderer Frequenzbereich)
    • schwarz: Gerät an einem anderen Anschluss (Port) gefunden und automatisch zugeordnet

    Wenn Geräte schwarz oder rot markiert sind, können Sie:

    • die Empfänger entsprechend der Konfiguration neu anschließen
    • die Konfiguration ändern („< Zurück”).
Um Geräte nach den Vorgaben der Konfiguration anzuschließen:
  1. Schließen Sie die Geräte, die schwarz markiert sind, an den entsprechenden Anschlüssen (Port) an.
  2. Klicken Sie auf „Aktualisieren”, um die Liste zu aktualisieren.
