Akku einsetzen und entnehmen

Der Handsender wird ausschließlich mit dem Akku BA 70 (separates Zubehör) betrieben.

Der Akku BA 70 kann mit dem Ladegerät L 70 USB, mit dem L 6000 einschließlich LM 6070 oder mit dem SEK im CHG 70N-C geladen werden. Siehe

Um den Akku in den Handsender einzulegen:

Schrauben Sie das Gehäuse des Handsenders wie in der Abbildung dargestellt auf und ziehen Sie es bis zum Anschlag herunter.
Legen Sie den Akku BA 70 wie im Batteriefach gekennzeichnet ein. Achten Sie beim Einsetzen auf die Polarität.
Verschrauben Sie das Gehäuse des Handsenders wieder.

Der Akku wurde eingelegt.

Über den Akku BA 70

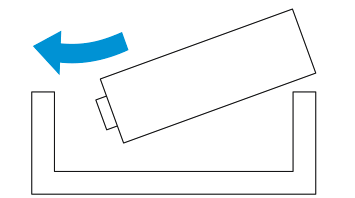

Vergewissern Sie sich, dass der Akku BA 70 wie folgt eingelegt wird:
