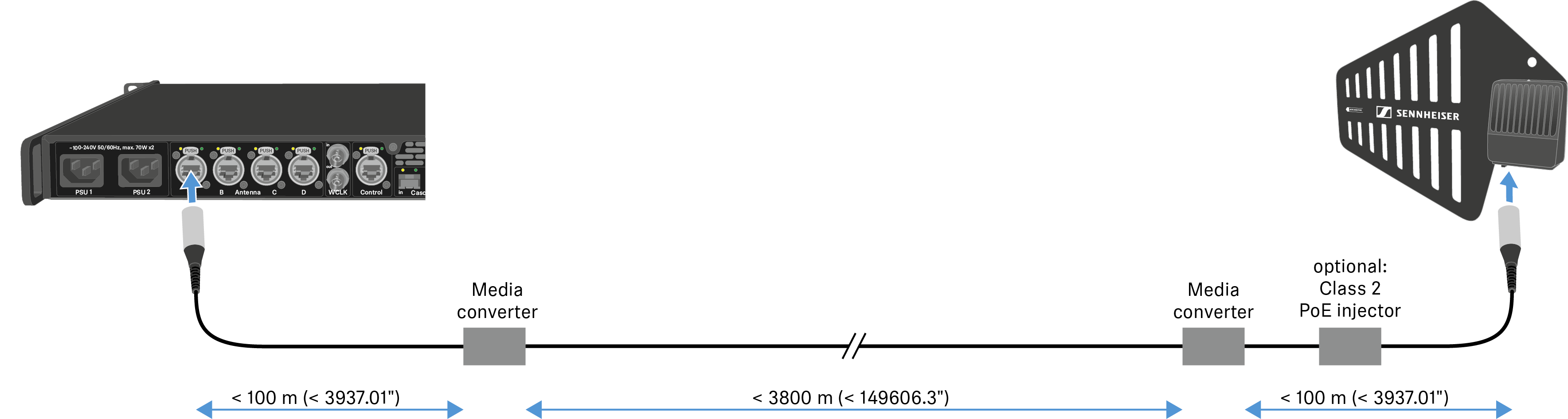

Verlängerung der Antennenkabel

Durch die Verwendung von Glasfaserkabeln und Medienkonvertern können längere Kabelstrecken eingesetzt werden.

Sennheiser hat die empfohlenen Konverter mit einer Gesamtstrecke von 4 km (157480.31") getestet.

Wir empfehlen nur die folgenden Konverter. Deren Funktionsfähigkeit wurde umfassend getestet:

Base Station:

Keine Konverter mit PoE für den Anschluss an die Base Station verwenden!
- Lantronix M/GE-T-SFP-01
DAD:
- Lantronix M/GE-PSW-PSE-01 (mit PoE nur für DAD)
- Lantronix M/GE-T-SFP-01 (benötigt einen Class 2 PoE-Injektor, der die Stromversorgung der DAD übernehmen kann (Leistungsaufnahme < 6,5 W))
- Barnfind Technologies BarnColor 4xEth (mit PoE nur für DAD)
- StarTech.com Industrial PoE Media Converter (Product ID: IMC1GSFP30W)(mit PoE nur für DAD)

Der Medienkonverter darf nicht mit Switch-Funktion ausgerüstet sein.
