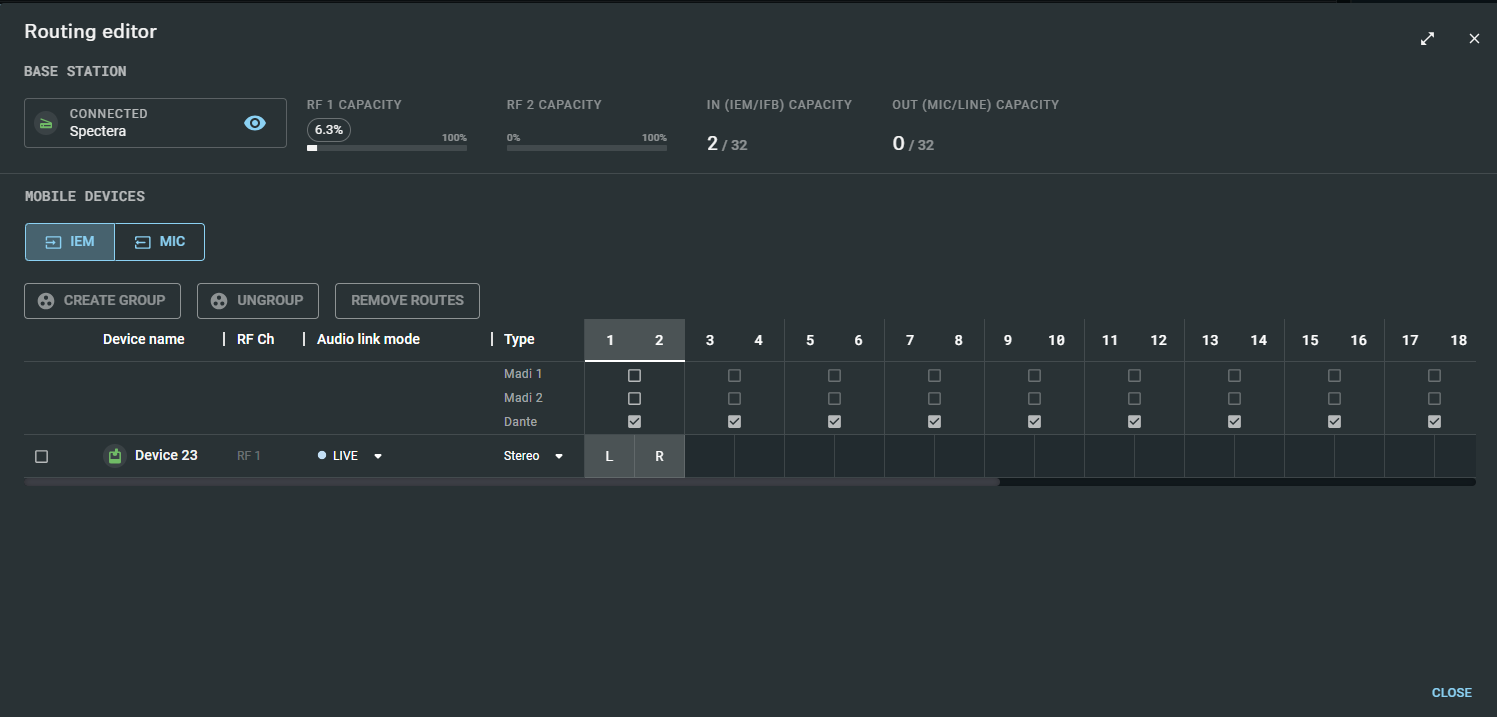

Routing-Editor

Der Editor dient als Basiskonfigurator für Mobilgeräte und bietet zudem eine Übersicht über alle angeschlossenen Geräte mit ihrer Gesamtauslastung innerhalb eines HF-Spektrums.

Der Editor ermöglicht folgendes:
  • Auswahl von angeschlossenen Base Stations und Anzeige von konfigurierten HF-Kanälen
  • Zuweisung von HF-Kanälen zu Mobilgeräten;
  • Konfiguration von Audio-Link-Modi für Mobilgeräte;
  • Konfiguration von Audiotypen für Mobilgeräte
  • Zuweisung von bis zu 32 Audio-Links für IEM/IFB-Eingang und MIC-Ausgang
Base StationMobilgeräteGruppenRouting-Einstellungen

Base Station

  • Zusammenfassende Ansicht der ausgewählten Base Station mit den konfigurierten Kanälen und Ein- und Ausgängen.

Mobilgeräte

  • Auswahl und Anzeige eines Mobilgeräts nach Signaltyp (IEM oder MIC).

Gruppen

  • Möglichkeit, Geräte zu gruppieren und Gruppen oder die definierten Routen zu entfernen.
    Sie können IEM-Links gruppieren, um denselben Mix zu hören und HF-Ressourcen zu sparen. Jeder IEM-Link auf einem Mobilgerät kann frei in eine Gruppe hinein- oder herausbewegt werden, und Gruppen können sogar zusammengeführt werden.

Routing-Einstellungen

  • Die individuelle Konfiguration der einzelnen gekoppelten Mobilgeräte.
  • Gerätename
    • Anzeige aller gekoppelten Mobilgeräte.
  • HF-Kanal
    • Anzeige der Kanalbelegung des jeweiligen Mobilgeräts.
  • Audio-Link-Modus
    • Auswahl der voreingestellten Audio-Link-Modi mit Angabe ihrer Kapazitätsauswirkungen:
      • Nicht eingestellt
      • LIVE-Linkdichte
      • LIVE
      • Geringe LIVE-Latenz
      • Extrem geringe LIVE-Latenz
  • Modustyp
    • Typ des verfügbaren Modus (Stereo / Mono).
  • Audio-Links
    • Zuordnung einzelner Links für IEM/MIC, mit Angabe der vorhandenen Klangwiedergabe (Stereo/Mono).
