Basisstation

Die Basisstation ist die zentrale Hardware zur Verwaltung und Überwachung aller kompatiblen Spectera-Produkte.

Die Basisstation wird verwendet, um Antennen und mobile Geräte in einem einzigen Schritt zu verbinden, zu konfigurieren und zu überwachen.

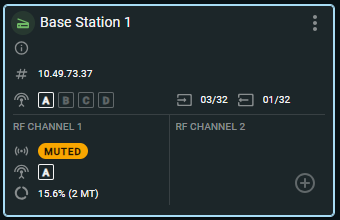

Zusammenfassende Ansicht

Je nach Konfiguration kann eine Basisstation die folgenden zusammengefassten Geräteinformationen bereitstellen:

die Gerätezustandsfarbe
die aktuellen Warnungen zum Status des Geräts
die IP-Adresse
die angeschlossenen Antennen
die konfigurierten HF-Kanäle
den Status des HF-Kanals, z.B. stummgeschaltet, Antennenverlust oder Antennenaktualisierung
die Anzahl der gerouteten IEF/IFB-Eingänge
die Anzahl der gerouteten MIC/LINE-Ausgänge
die Kapazitätsauslastung des gesamten HF-Bandbreite

Detailansicht

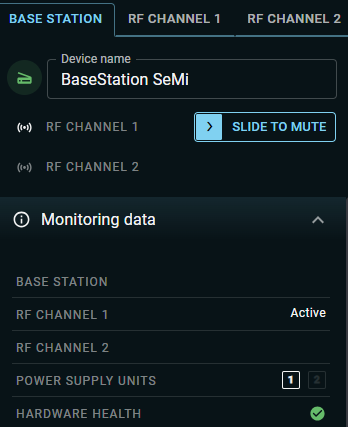

Durch Klicken auf die Basisstation-Karte erscheint auf der rechten Seite des Navigationsmenüs eine Detailseite. Die Seite zeigt detaillierte Informationen über das Gerät und ermöglicht es Ihnen, die Einstellungen für den laufenden Betrieb zu bearbeiten und zu überwachen:

BASISSTATION
- Name und Status der Basisstation
  - Farben des Gerätestatus
  - Identifikation der Base Stations
- Status des HF-Kanals
  - Stummschaltung von HF-Signalen aktivieren/deaktivieren
Geräteinformationen:
- Ändern des Gerätenamens
- Aktualisieren der Firmware (Base Station)
Überwachungsdaten
- Hier können Sie den Gesundheitszustand der Hardware, die konfigurierten HF-Kanäle, die Anzahl der angeschlossenen Stromversorgungsgeräte und auftretende Störungen überwachen.
Schnittstelleneinstellungen
- Übersicht über alle verfügbaren Schnittstellen für eingehende und ausgehende Verbindungen
Antenneports
- Übersicht über alle angeschlossenen Antennen und verfügbaren Antennenports
Gepaarte Geräte
- Übersicht über alle bekannten Geräte innerhalb der HF-Kanäle mit der Anzahl der verlinkten Routen
Hardwaredetails
- Detaillierte Informationen über die Basisstation
