Empfangstest mit dem SL Rack Receiver DW am Gerät durchführen

Um den Empfangstest am Gerät durchzuführen:
  1. Schalten Sie den Sender und den Empfänger der Funkverbindung, die Sie prüfen möchten, ein.
  2. Schalten Sie außerdem alle weiteren Geräte, die Sie in der Betriebsumgebung verwenden, ein.
  3. Wählen Sie im Menü System Settings des Empfängers die Funktion Walk Test aus.

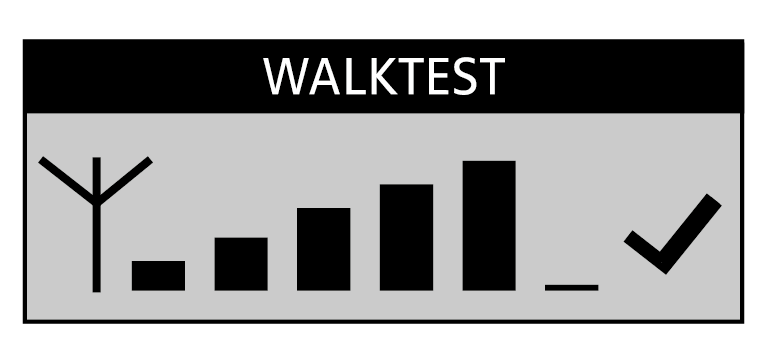

    Sowohl im Empfängerdisplay als auch im Senderdisplay erscheint die Anzeige des Funksignal-Pegels.

  4. Gehen Sie die Betriebsumgebung mit dem Sender ab.
    Die Anzeige des Funksignal-Pegels wird sowohl im Empfängerdisplay als auch im Senderdisplay laufend aktualisiert.
  5. Beobachten Sie die Anzeige des Funksignal-Pegels:
    Bei guter Empfangsqualität wird ein Häkchen angezeigt.

    Bei ausreichender Empfangsqualität wird das Häkchen nicht mehr angezeigt.
    An Stellen, an denen die Emfangsqualität kritisch ist, wird ein Warndreieckangezeigt.

    Das Warndreieck wird nicht mehr ausgeblendet, auch wenn sich die Empfangsqualität wieder verbessert.
    NO LINK Wenn die Funkverbindung komplett abbricht, wechselt das Empfängerdisplay zwischen hell und dunkel und die Meldung No Link wird angezeigt.
  6. Drücken Sie am Empfänger die Taste ESC, um den Empfangstest zu beenden.

Wenn das Ergebnis des Empfangstests nicht zufriedenstellend ist, können folgende Maßnahmen Abhilfe schaffen:

  • Wenn möglich, stellen Sie die Empfänger an einem anderen Ort auf, sodass zwischen den Empfängerantennen und dem gekoppelten Sender stets eine direkte Sichtverbindung besteht.
  • Wenn möglich, entfernen Sie Hindernisse zwischen dem Sender und den Empfängerantennen.
  • Wenn Sie Empfänger in ein Rack montieren, sollten deren Stabantennen mit Hilfe des Montagezubehörs GA 4 auf der Frontseite des Racks montiert werden.
  • Passen sie die ggf. manuell ausgewählte Sendeleistung im Menü System Settings -> RF Power am Empfänger an. Weitere Informationen dazu finden Sie unter Multi-Room-Modus.
