Kabel an Empfänger anschließen
Der Empfänger unterstützt die Ausgabe von analogen und digitalen Audiosignalen.
Das analoge Audiosignal wird über die 3-polige Anschlussklemme Analog Out ausgegeben.
Digitale Audiosignale werden über die Dante-Schnittstelle mit zwei RJ-45-Buchsen ausgegeben. Diese Schnittstelle wird auch zur Steuerung und Konfiguration per Netzwerk sowie zur Spannungsversorgung via Power over Ethernet verwendet.

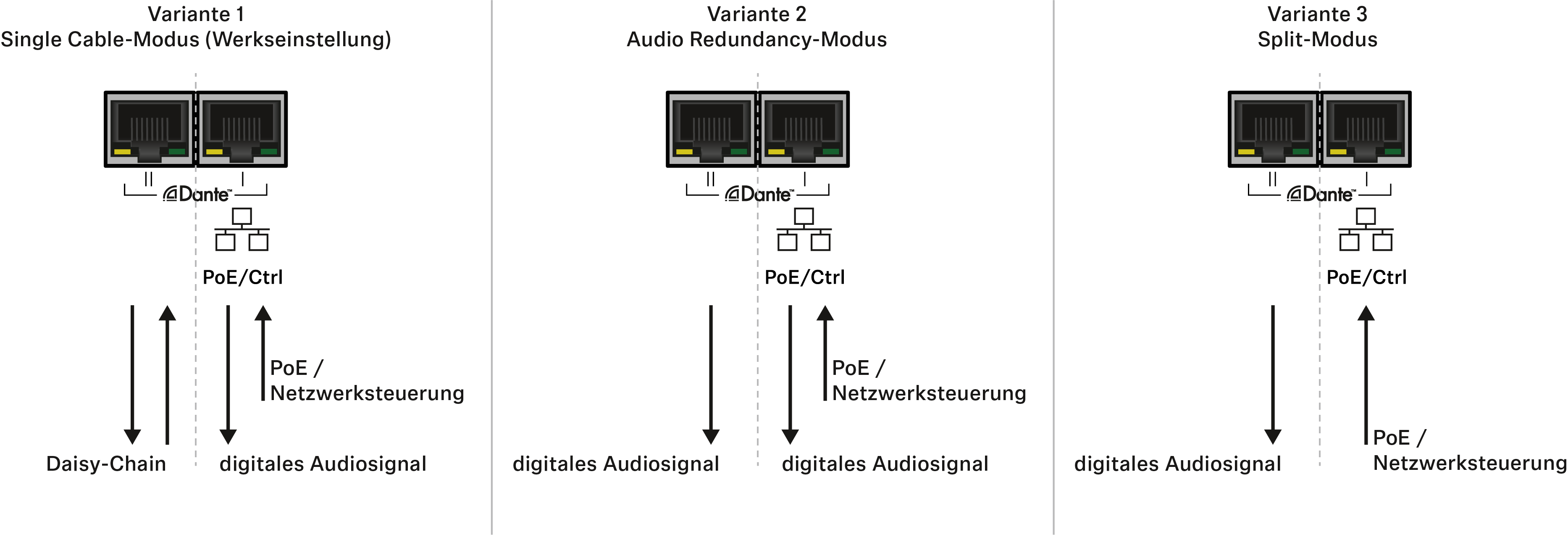

Folgende Varianten sind möglich:

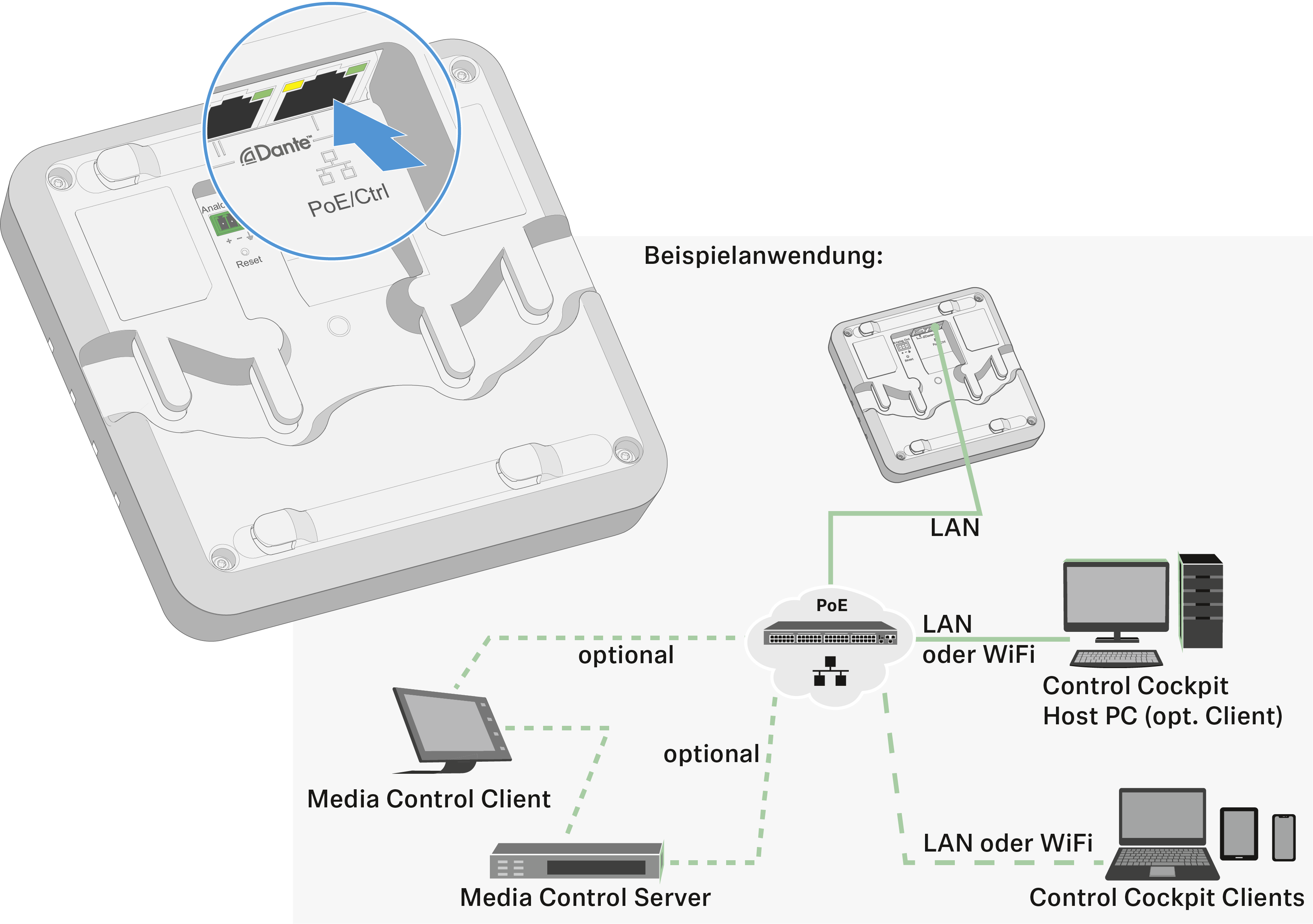

Eine Netzwerkverbindung herstellen (Spannungsversorgung und Konfiguration)
Über die RJ-45-Buchse PoE/Ctrl (Dante I) wird der Empfänger einerseits via Power over Ethernet mit Spannung versorgt und kann andererseits mithilfe der Software Sennheiser Control Cockpit konfiguriert werden (siehe Empfänger per Netzwerk steuern und überwachen).
- Verwenden Sie in Ihrem Netzwerk entweder einen Switch, der PoE liefert, oder setzen Sie alternativ einen PoE-Injektor ein.

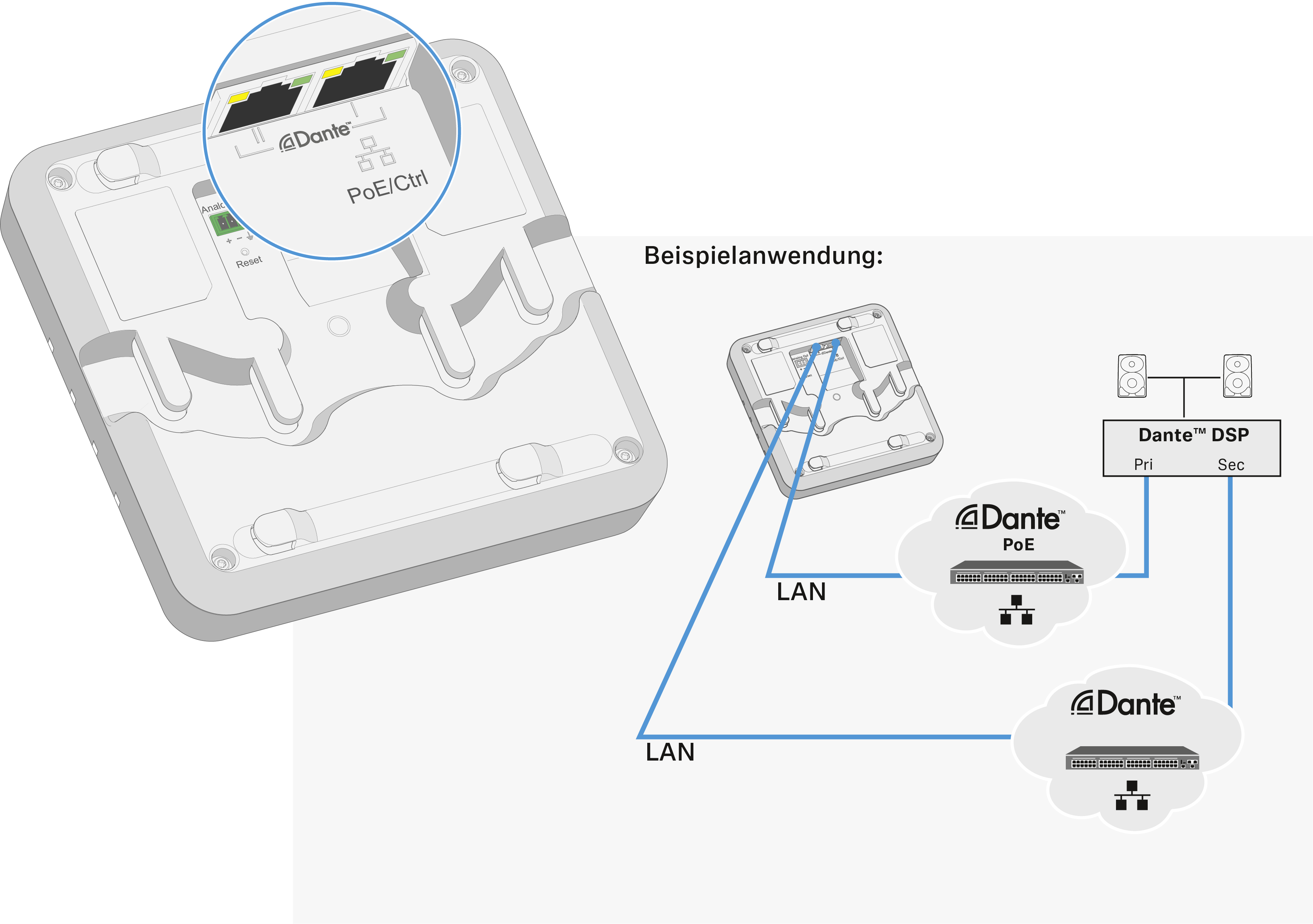

Digitale Audiosignale ausgeben
Zur Ausgabe von digitalen Audiosignalen steht die Dante®-Schnittstelle mit den beiden RJ-45-Buchsen Dante I und Dante II zur Verfügung. Die Schnittstelle unterstützt redundante Ausgabe und Daisy-Chain (Details siehe oben).
Sie können im Sennheiser Control Cockpit konfigurieren, ob das Summensignal automatisch oder manuell gemischt wird (siehe Empfänger per Netzwerk steuern und überwachen).

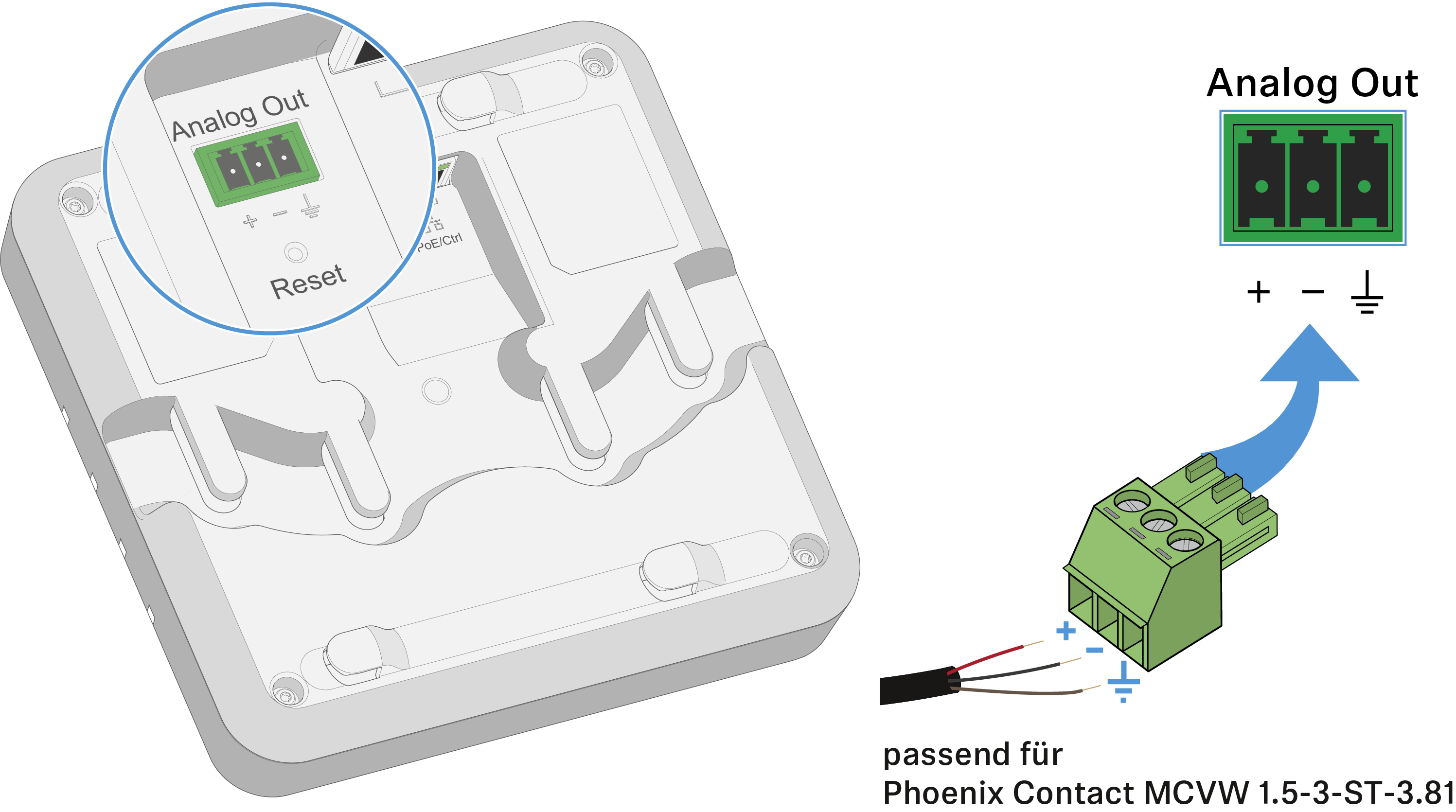

Analoge Audiosignale ausgeben
Über den analogen Ausgang Analog Out wird das Summensignal aller Kanäle des Empfängers ausgegeben.
