Inbetriebnahme

Mikrofon montieren
Anmerkung:

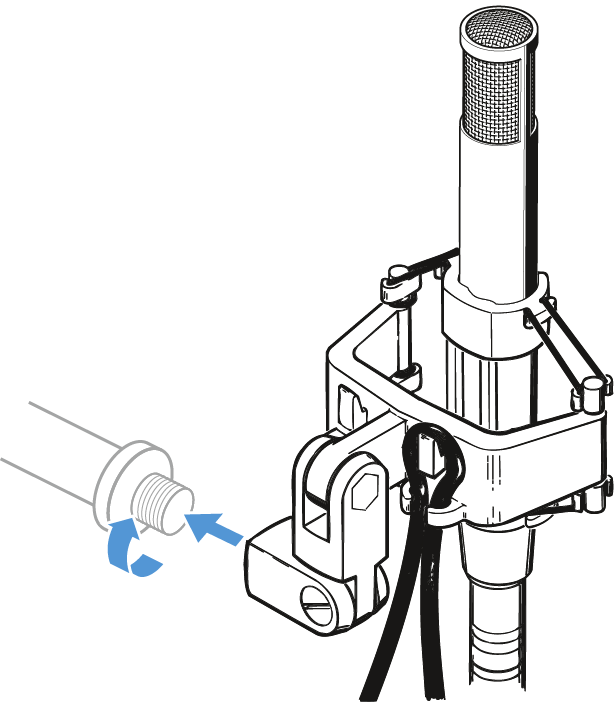

Mit der mitgelieferten elastischen Halterung MZS 80 können Sie das MKH 800 TWIN auf einem Stativ montieren. Damit ist das Mikrofon gut gegen Körperschall geschützt.
  1. Wählen Sie das passende Stativgewinde:
    • Wechselgewinde herausgeschraubt: 5/8” Stativgewinde
    • Wechselgewinde eingeschraubt: 3/8” Stativgewinde
  2. Schrauben Sie die Schwinghalterung auf ein Stativ.
  3. Führen Sie das Kabel durch die Öse, wie in der Abbildung gezeigt.
  4. Setzen Sie das Mikrofon in die Schwinghalterung ein, wie in der Abbildung gezeigt.

Mikrofon anschließen
Anmerkung:
Das MKH 800 TWIN ist für 48 ± 4 V Phantomspeisung ausgelegt.

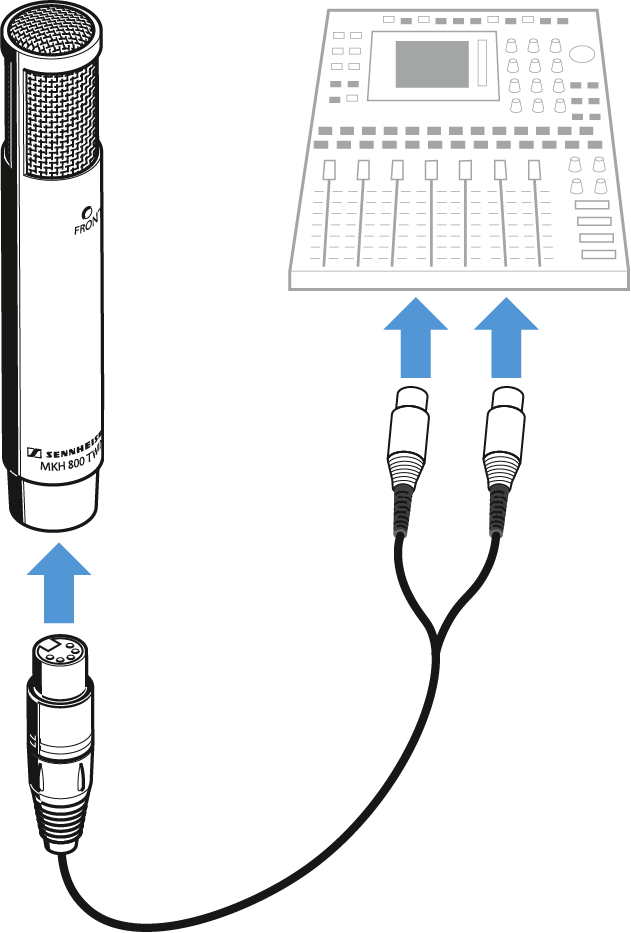

  1. Stecken Sie die XLR-5-Kupplung des Adapterkabels auf den XLR-5-Stecker des Mikrofons.
  2. Stecken Sie die beiden XLR-3-Stecker des Adapterkabels in die entsprechenden Buchsen Ihres Mischpults.
  3. Schalten Sie die Phantomspeisung an Ihrem Mischpult ein.

    Die LEDs Front und Rear am Mikrofon leuchten.
Mikrofon ausrichten
  1. Die Vorderseite des Mikrofons ist durch die Beschriftung „Front“ und eine blaue LED, die Rückseite „Rear“ ist durch eine rote LED gekennzeichnet.
  2. Die LEDs können zur Ausrichtung des Mikrofons benutzt werden. Die Richtung der Einsprache-Achse ist durch die größte Helligkeit gekennzeichnet.
Funktionskontrolle
  1. Die LEDs Front und Rear zeigen die Betriebsbereitschaft getrennt für beide Kanäle an. Die LEDs erlöschen, wenn die Speisespannung weniger als 42 V beträgt.
Windschutz verwenden
Anmerkung:

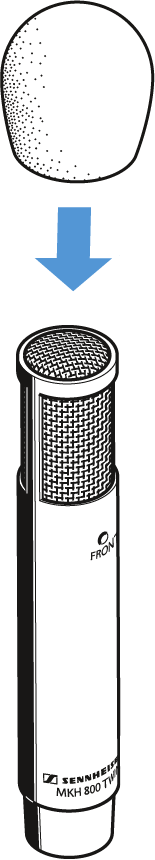

Um Popp-Geräusche bei Nahbesprechung zu vermeiden, können Sie den optionalen Windschirm MZW 80-ANT verwenden.
  1. Setzen Sie den Windschirm MZW 80-ANT auf den Einsprachekorb.
