Inbetriebnahme

Das MKE 600 ist sowohl für den Betrieb mit Phantomspeisung über den XLR-Anschluss als auch mit der internen Batteriespeisung vorgesehen.

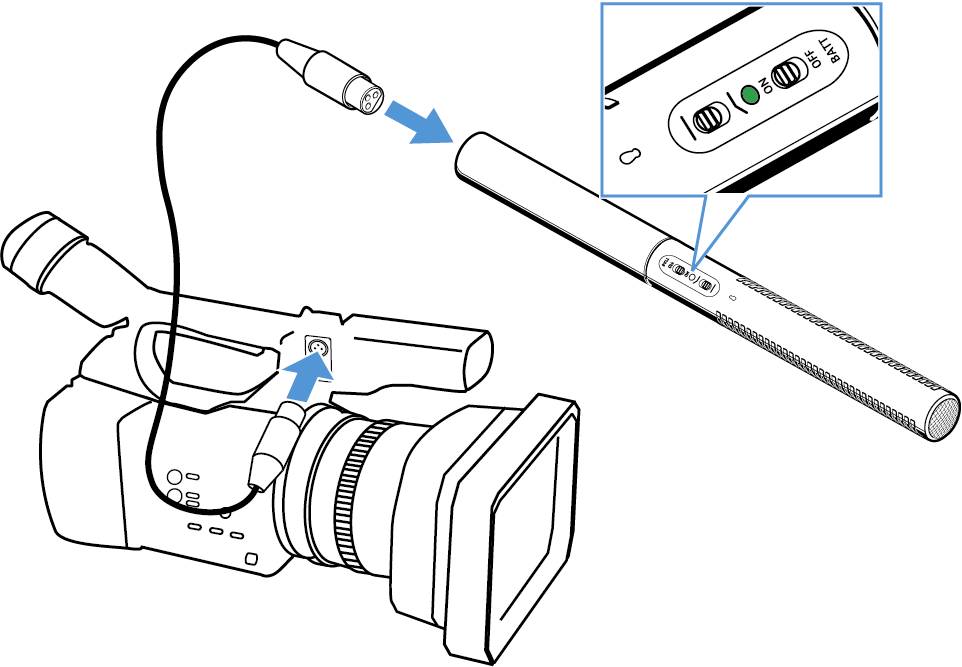

Um das Mikrofon mit Phantomspeisung zu verwenden:
  1. Verbinden Sie die XLR-3-Buchse (female) des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse (male) des Mikrofons.
  2. Verbinden Sie den Stecker des Mikrofonkabels mit der Videokamera oder dem Aufnahmegerät.

    Die LED leuchtet grün: die Phantomspeisung ist eingeschaltet und das Mikrofon ist betriebsbereit.
    Bei Phantomspeisung über den XLR-Anschluss ist das Mikrofon stets in Betrieb (Batterieschalter BATT ON/OFF ist dabei ohne Funktion).

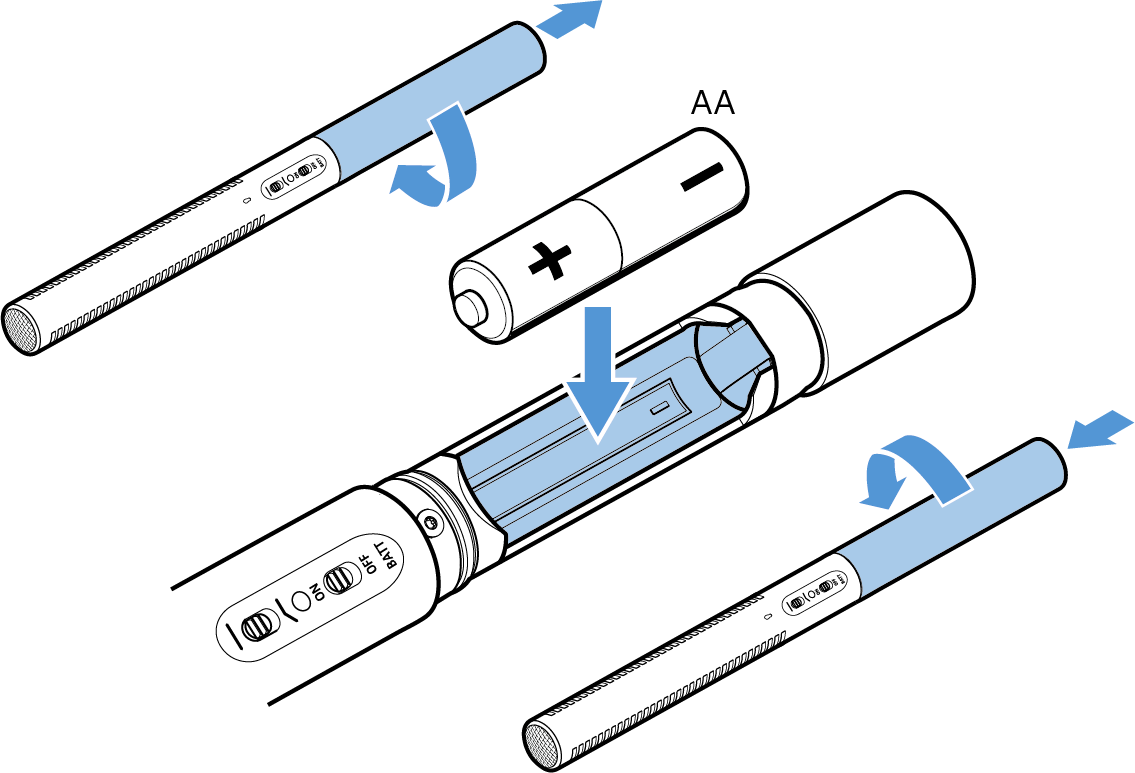

Um das Mikrofon mit Batteriespeisung zu verwenden:
  1. Schrauben Sie die Batteriefachabdeckung in Pfeilrichtung auf.
  2. Setzen Sie eine Batterie/Akku (Typ AA, 1,5 V/1,2 V, optionales Zubehör) ein. Achten Sie auf die Polarität.
  3. Schließen Sie die Batteriefachabdeckung und schrauben Sie sie in Pfeilrichtung zu.

  4. Schieben Sie den Batterieschalter in die Position ON zum Einschalten oder in die Stellung OFF zum Ausschalten.
    Die LED zeigt den Betrieb an, siehe Bedeutung der LED.
    Wenn Sie das Mikrofon längere Zeit nicht verwenden, entnehmen Sie die Batterie, um eine Selbstentladung zu vermeiden.

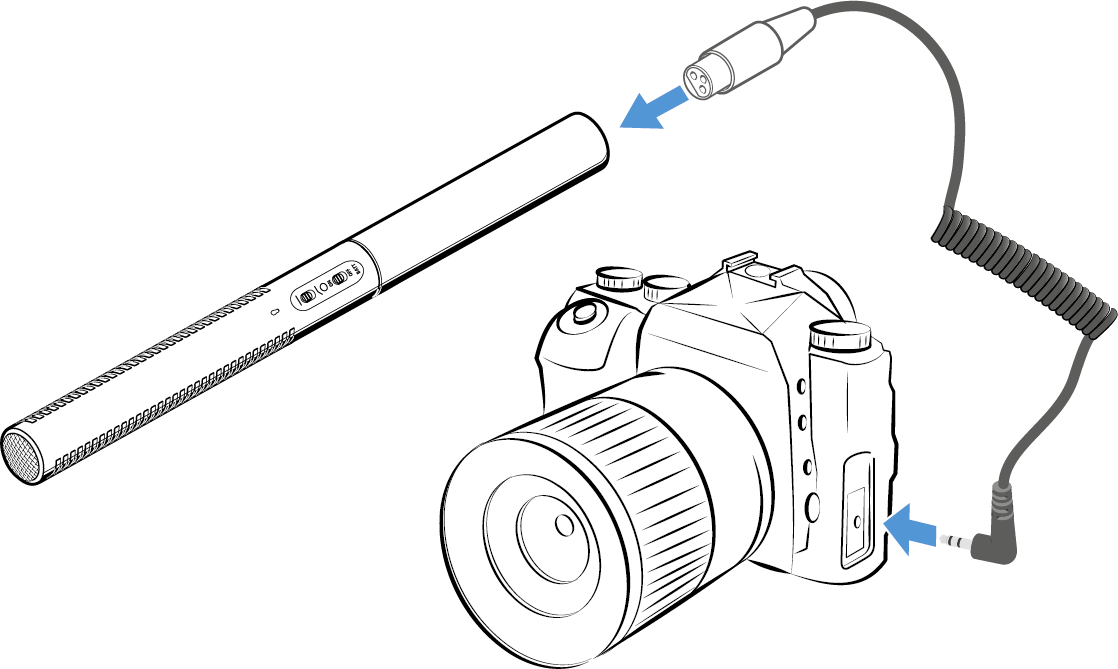

Um das Mikrofon mit einer Kamera zu verwenden:
  1. Verbinden Sie die XLR-3 Buchse (female) des Mikrofonkabels mit der XLR-3-Buchse (male) des Mikrofons.
  2. Verbinden Sie den Stecker des Mikrofonkabels mit der Kamera.

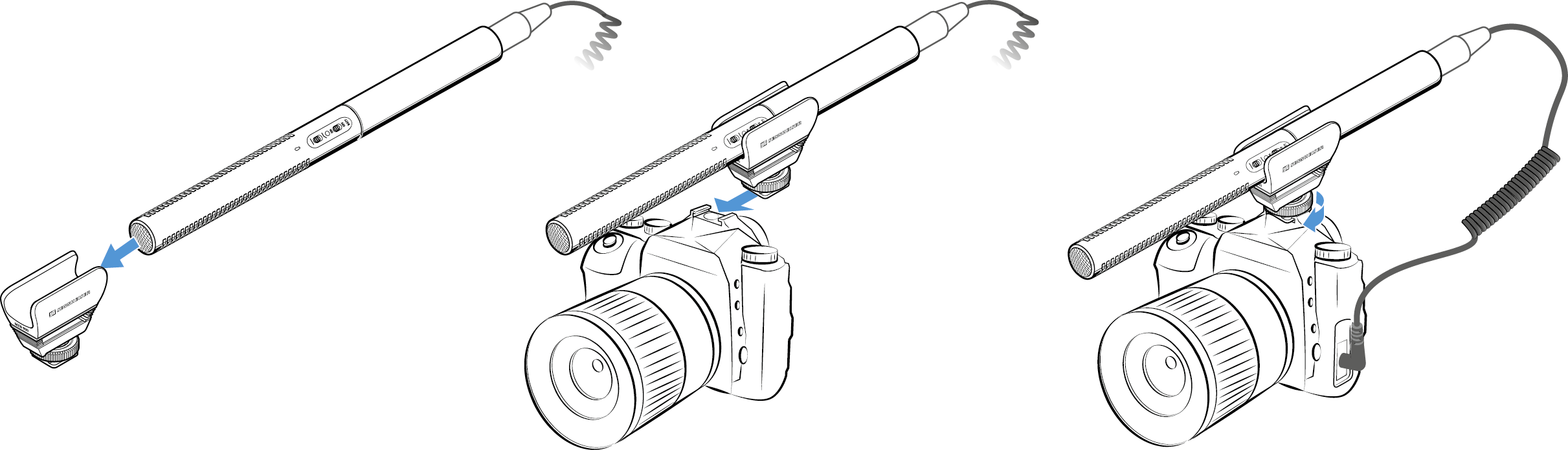

  3. Schieben Sie das Mikrofon in die Stativklammer MZQ 600.
  4. Schieben Sie die Stativklammer auf die Kamera.
  5. Schrauben Sie die Stativklammer fest.

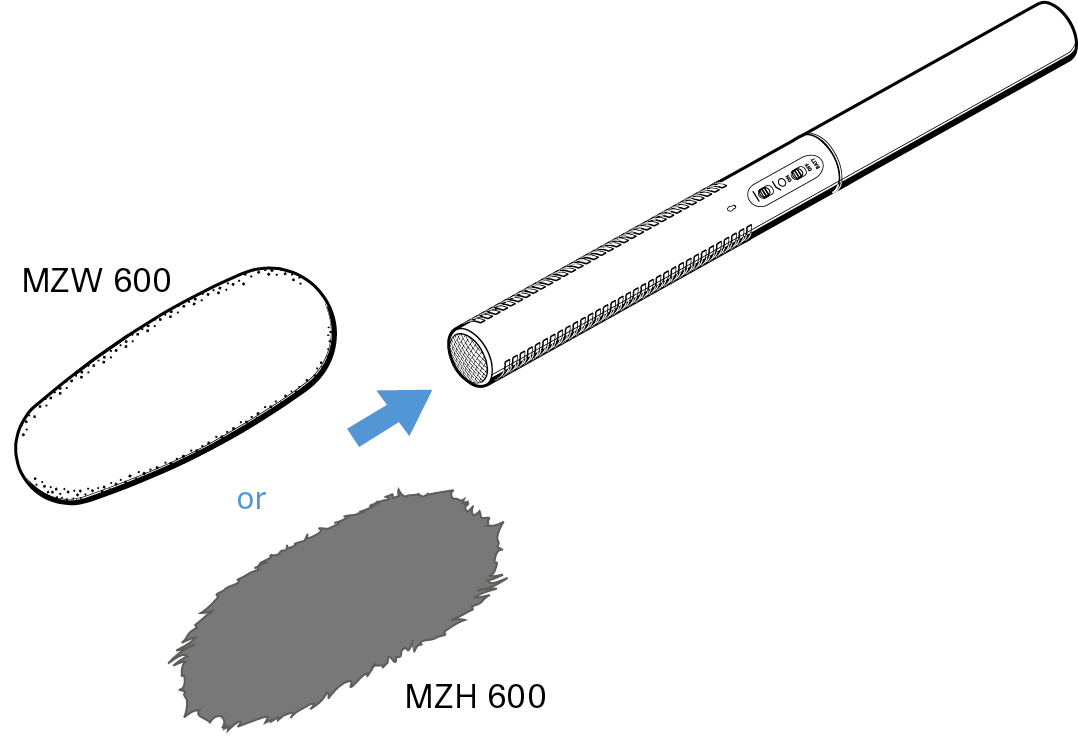

Um einen Windschutz zu verwenden:
  1. Schieben Sie den Windschutz über das Mikrofon.

    Der Schaumwindschutz MZW 600 dämpft Windgeräusche um ca. 25 dB.
