Geräte synchronisieren

Sie können Sender und Empfänger der Serie ew IEM G4 über die jeweiligen Infrarot-Schnittstellen der Geräte synchronisieren.

Mit der Easy Setup Sync-Funktion ist es möglich, freie Frequenz-Presets über die Infrarot-Schnittstelle von Ihrem EK IEM G4-Empfänger auf mehrere Sender zu übertragen, nachdem Sie mit diesem Empfänger einen Frequenz-Preset-Scan ausgeführt haben. Dabei wird der jeweils nächste freie Kanal der aktuellen Kanalbank des Empfängers auf Ihre Sender übertragen. Umgekehrt können Sie mit der Sync-Funktion Einstellungen für Ihren portablen Empfänger EK IEM G4 direkt an Ihrem stationären Sender SR IEM G4 vornehmen und über die Infrarot-Schnittstelle auf den Empfänger übertragen.

Easy Setup Sync-Funktion (EK IEM G4 -> SR IEM G4) für eine einzelne Funkstrecke
  1. Schalten Sie Ihren stationären Sender und Ihren mobilen Empfänger ein.
  2. Rufen Sie am Sender den Menüpunkt Easy Setup auf.
  3. Wählen Sie die Option Mute RF For Only This Device?.
    Im Display des Senders erscheint die Anzeige SYNC und die blaue LED der Infrarot-Schnittstelle leuchtet.

  4. Führen Sie mit Ihrem mobilen Empfänger EK IEM G4 einen Frequenz-Preset-Scan durch (siehe Menüpunkt Easy Setup) und wählen Sie eine Kanalbank mit ausreichend freien Kanälen aus.

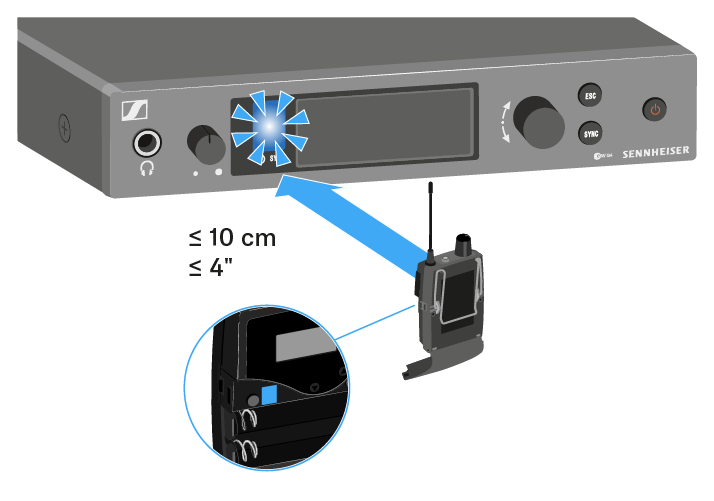

  5. Halten Sie die Infrarot-Schnittstelle des Empfänger vor die Infrarot-Schnittstelle des ersten Senders.

    Das nächste freie Frequenz-Preset wird vom Empfänger auf den Sender übertragen. Sobald die Übertragung abgeschlossen ist, erscheinen in der Anzeige des Senders die Nummern der übertragenen Kanalbank und des übertragenen Kanals.
  6. Drücken Sie das Jog-Dial am Sender, um die synchronisierte Frequenz zu speichern.
  7. Halten Sie die Infrarot-Schnittstelle des mobilen Empfängers nacheinander vor die Infrarot-Schnittstellen der übrigen Sender.
Easy Setup Sync-Funktion (EK IEM G4 -> SR IEM G4) für ein Multikanal-Frequenzsetup
  1. Führen Sie das Multikanal-Frequenzsetup wie unter Menüpunkt Easy Setup beschrieben aus.
Sync-Funktion (SR IEM G4 -> EK IEM G4)
Die auf den Empfänger zu übertragenden Parameter können Sie hier einstellen: Menüpunkt Advanced > Sync Settings.
  1. Schalten Sie den Sender und den Empfänger ein.

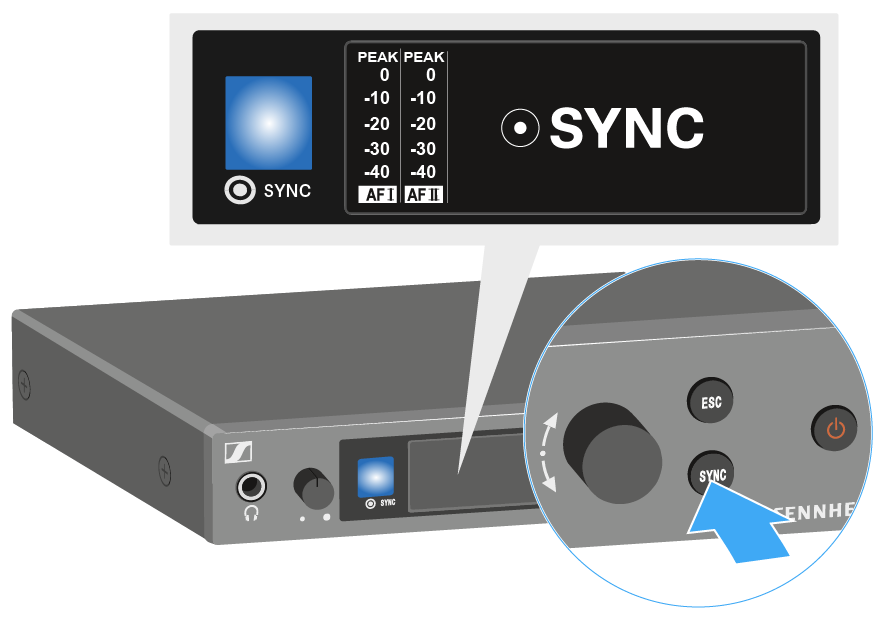

  2. Drücken Sie die Taste SYNC am Sender.
    In der Anzeige des Senders erscheint Sync und die blaue LED leuchtet konstant.

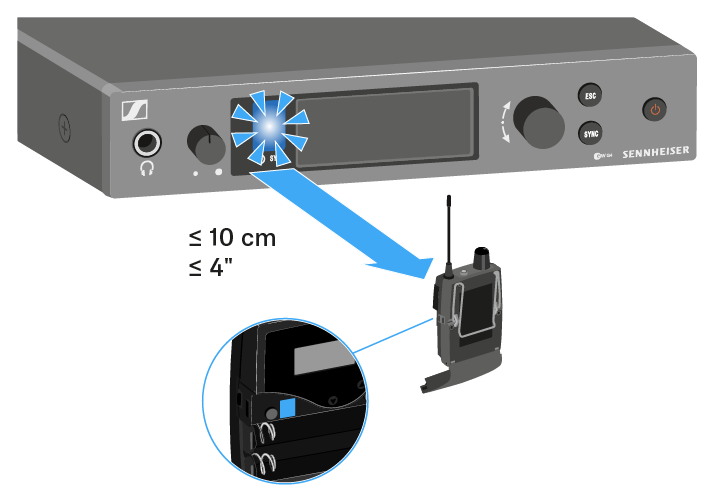

  3. Halten Sie die Infrarot-Schnittstelle des Empfängers vor die Infrarot-Schnittstelle des Senders.

    Die Parameter werden auf den Empfänger übertragen. Die blaue LED blinkt während der Übertragung. Wenn die Übertragung abgeschlossen ist, erscheint in der Anzeige des Senders ein Häkchen zur Bestätigung. Danach schaltet der Sender zurück zur Standardanzeige.
Um die Synchronisierung abzubrechen:
  1. Drücken Sie die Taste ESC am Sender.
    In der Anzeige erscheint ein X.
    Dieses Symbol erscheint auch, wenn:
    • kein Empfänger gefunden wurde oder der Empfänger nicht kompatibel ist.
    • kein Empfänger gefunden wurde und der Synchronisierungsvorgang nach 30 Sekunden automatisch abgebrochen wurde.
