Menüpunkt Advanced -> Tune

Im Menüpunkt Tune des Untermenüs Advanced können Sie die Empfangsfrequenzen für die Kanalbank U1 bis U6 einstellen.

Sie können insgesamt 32 Kanäle in der Kanalbank U einspeichern.

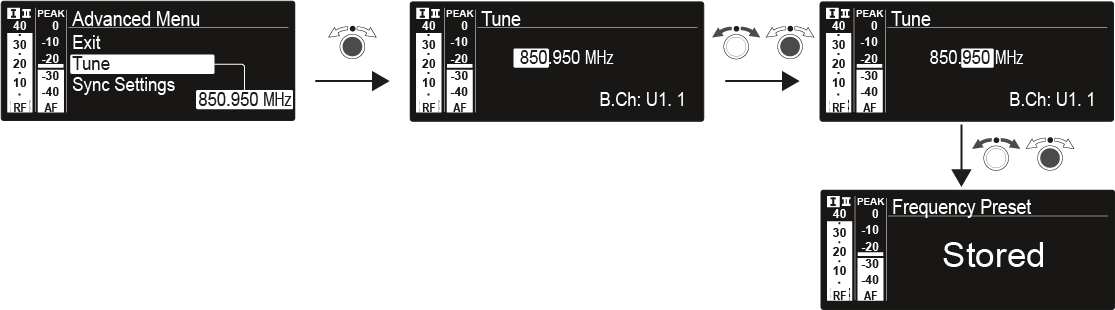

Nur die Frequenz einstellen

Öffnen Sie im Menü Advanced den Menüpunkt Tune.
Nehmen Sie die Einstellungen vor.
Drücken Sie das Jog-Dial, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.

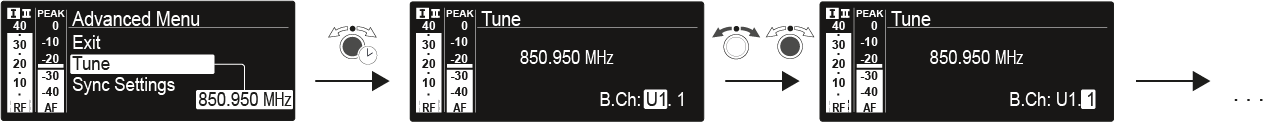

Kanal und Frequenz einstellen

Wählen Sie den Menüpunkt Tune aus und rufen Sie ihn auf, indem Sie die Taste SET so lange gedrückt halten, bis die Kanalauswahl erscheint.
Nehmen Sie die Einstellungen vor.
Drücken Sie das Jog-Dial, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
