Empfänger in ein Rack einbauen

Um den Empfänger in ein Rack zu montieren, benötigen Sie das Rackmontage-Set GA 3 (optionales Zubehör).

ACHTUNG

Gefahren bei der Rack-Montage!

Beim Einbau des Geräts in ein geschlossenes 19"-Rack oder zusammen mit mehreren Geräten in ein Mehrfach-Rack können sich die Umgebungstemperatur, die mechanische Belastung und die elektrischen Potenziale anders verhalten als bei Geräten, die einzeln stehen.

Stellen Sie sicher, dass die Umgebungstemperatur im Rack die in den technischen Daten vorgegebene Höchsttemperatur nicht überschreitet. Siehe Technische Daten.

Sorgen Sie für eine ausreichende, ggf. für zusätzliche Belüftung.

Achten Sie beim Einbau in ein Rack auf gleichmäßige mechanische Belastung.

Beachten Sie beim Anschluss an das Stromnetz die Angaben auf dem Typenschild. Vermeiden Sie eine Überlastung der Stromkreise. Sehen Sie bei Bedarf einen Überstromschutz vor.

Beim Einbau in ein Rack können sich unbedenkliche Ableitströme einzelner Netzteile addieren und somit die erlaubten Grenzwerte überschreiten. Als Abhilfe erden Sie das Rack über einen zusätzlichen Anschluss.

Einen einzelnen Empfänger in ein Rack einbauen

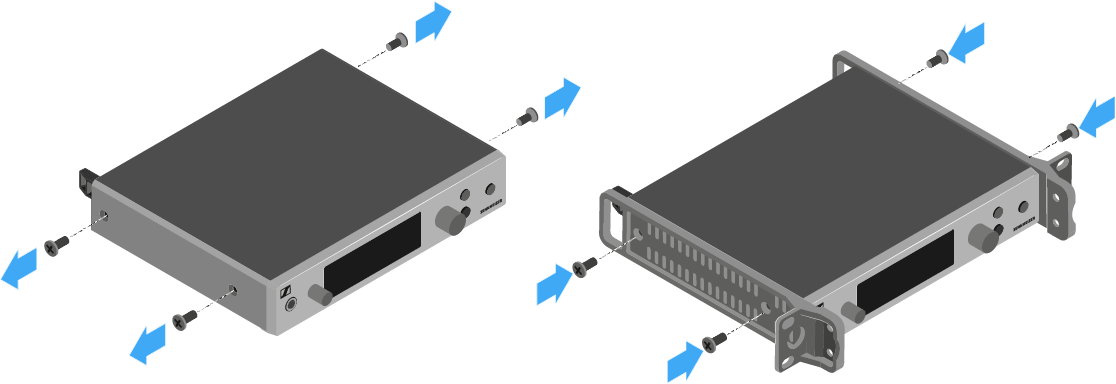

Entfernen Sie je 2 Kreuzschlitzschrauben (M4x8) an den Seiten des Empfängers.
Schrauben Sie die beiden Montagewinkel mit den zuvor gelösten Kreuzschlitzschrauben an den Seiten des Empfängers fest.
Schrauben Sie die Verbindungsschiene an einem der beiden Montagewinkel mit 2 Kreuzschlitzschrauben (M6x10) fest.

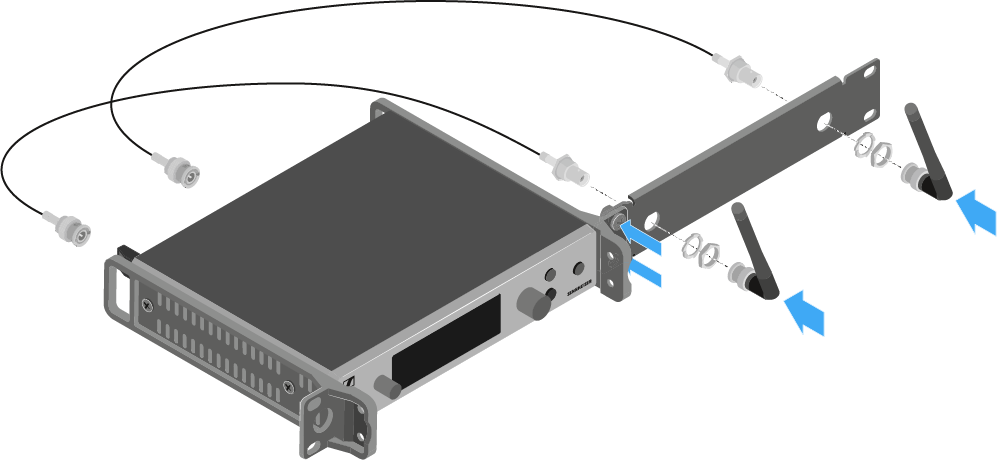

Bringen Sie das Antennen-Frontmontageset AM 2 (optionales Zubehör) an und montieren Sie die Stabantennen an der Verbindungsschiene.
Schieben Sie den Empfänger mit montierter Verbindungsschiene in das 19"-Rack.
Schrauben Sie den Montagewinkel und die Verbindungsschiene am 19"-Rack fest.
Richten Sie die montierten Antennen v-förmig aus.

Zwei Empfänger nebeneinander in ein Rack einbauen

Wenn Sie 2 Empfänger nebeneinander montieren, ist eine Antennenfrontmontage nur dann möglich, wenn Sie den Antennen-Splitter ASA 214 in Kombination mit dem Antennen-Frontmontageset AM 2 und einem weiteren Rackmontage-Set GA 3 verwenden.

Legen Sie beide Empfänger nebeneinander über Kopf auf eine ebene Fläche.

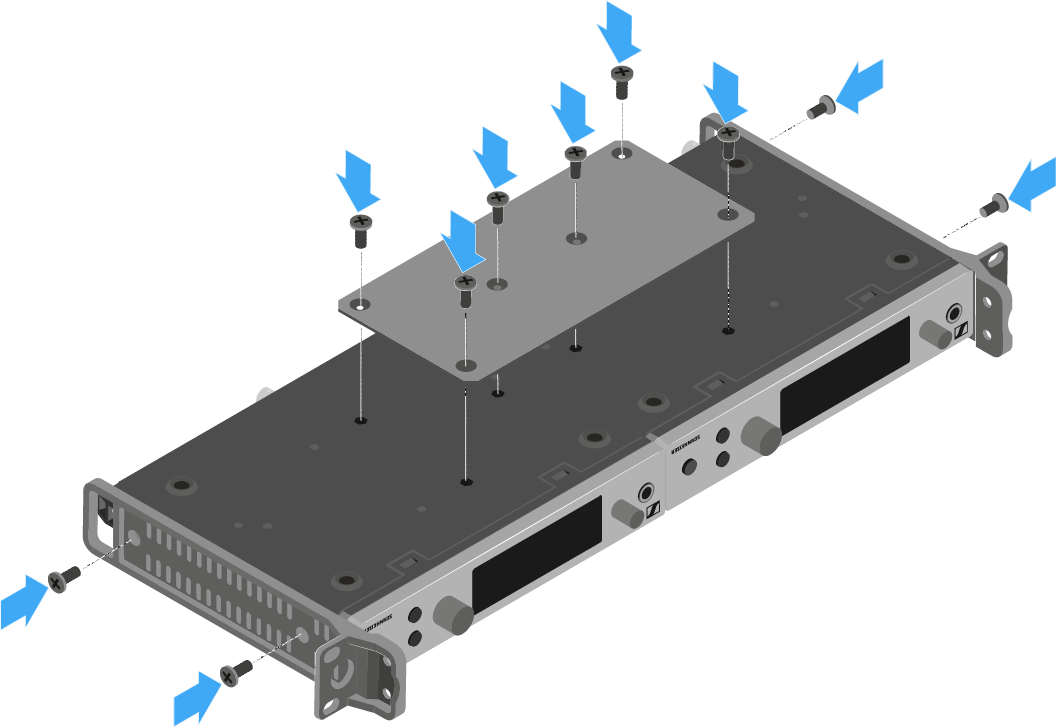

Schrauben Sie das Verbindungsblech mit 6 Kreuzschlitzschrauben (M3x6) fest.
Befestigen Sie die Montagewinkel.
